土工膜的施工方法

HDPE土工膜主要施工方法

二、 施工前的要求

1 垃圾填埋场防渗施工是整个工程的核心，因此，防渗施工必须在甲方、设计、监理的共同监督之下，在土建方的密切配合下完成。

2 工程所用材料必须符合要求。

3 土建完成的基层面必须达到设计要求。

4 材料施工的机具设备必须达到要求。

5 施工人员必须熟练上岗。

三、控制土建基层面铺设场地的要求：“四度”

1 平整度：±2cm/m2,平整顺直；

2 压实度：95%，经碾压后方可在其上铺设土工膜；

3纵、横坡度：纵、横向坡度宜在2% 以上，填埋场底部的轮廊边界和结构必须有利于渗沥液的导流；

4 清洁度：垂直深度2.50cm内不得有树根、瓦砾、石子、砼颗粒等尖棱杂物。

四、铺设施工气候要求：

1 气温 5—40℃为宜，考虑到土工膜的热胀冷缩性，根据经验，天冷时，土工膜的铺设应紧一些；天热时应松弛；但要注意，在夏天应避免中午时的高温。

2 风力及雨天：风力超过4级或雨天应停止施工；风小时，宜用砂袋压住土工膜，以利施工。

五、HDPE土工膜施工安装1 HDPE土工膜施工安装工艺流程图

2 裁剪及运输：

根据铺设基面丈量的记录，裁剪大捆的土工膜，编号记录，按号码运载至铺设现场。注意，土工膜在运输过程中不要拖拉、应拽，避免尖锐物刺伤。

3 HDPE土工膜铺设施工安装

1） 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。单考虑到本工程的实际情况，边坡采取从上到下的铺设顺序。

2）相邻两幅的纵向接头不应在一条水平线上，应相互错开1M以上。

3）纵向接头应距离坝脚、弯脚处1.50M以上，应设在平面上。

4）先边坡后场底。

5）边坡铺设时，展膜方向应基本平行于最大坡度线。

* 边坡的铺设控制：防渗土工膜在边坡铺设前，先对铺设区域进行检查、丈量，根据丈量的尺寸将仓库内尺寸相匹配的防渗膜运至一期锚固沟平台，铺设时根据现场实际条件，采取从上往下 “推铺”的便利方式。在扇形区应合理裁剪，使上下端都得到牢固的锚固。

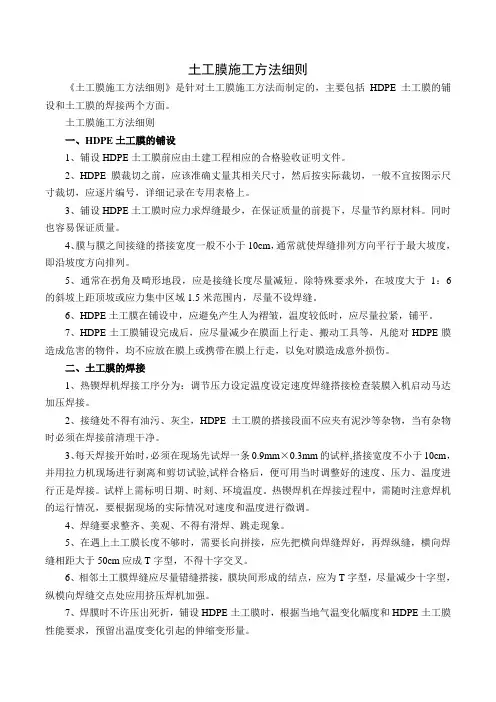

土工膜施工方法细则

《土工膜施工方法细则》是针对土工膜施工方法而制定的，主要包括HDPE土工膜的铺设和土工膜的焊接两个方面。

土工膜施工方法细则

一、HDPE土工膜的铺设

1、铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。

2、HDPE膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。

3、铺设HDPE土工膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。

4、膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。

5、通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

6、HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

7、HDPE土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

二、土工膜的焊接

1、热锲焊机焊接工序分为：调节压力设定温度设定速度焊缝搭接检查装膜入机启动马达加压焊接。

2、接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。

3、每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm，并用拉力机现场进行剥离和剪切试验,试样合格后，便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

4、焊缝要求整齐、美观、不得有滑焊、跳走现象。

5、在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

- 1 - 复合土工膜的施工方法

复合土工膜是一种高分子化合物与土工布等材料复合制成的土工膜。它具有优异的防渗性能和耐腐蚀性能，可广泛应用于堤坝、隧道、垃圾填埋场、水利工程等领域。那么，复合土工膜施工方法有哪些呢？

一、基础处理

在施工前，必须对基础进行处理。首先，清除基础表面的杂物和碎石，使其平坦光滑。如果基础表面存在凸起的部分，必须进行修整。其次，对基础进行湿润处理，以防止土工膜在施工过程中过度干燥。

二、铺设复合土工膜

将铺设复合土工膜前，需要将其卷成适当长度，然后在基础上展开。在展开的过程中要注意，不能将其绷紧或留下皱褶。所以，应该在展开时慢慢调整，使其平整展开。在展开后，需要将边缘部分钉在基础上，以便下一步的焊接。

三、焊接复合土工膜

焊接是复合土工膜施工的重要环节，焊接不好会影响其整体的防渗效果。焊接时，需要先将焊枪预热，直到其接触复合土工膜时，才开始进行焊接。焊接时，要坚持从中心向两边进行，以避免出现波浪状的焊缝。

四、压实和填充

焊接完成后，需要对焊缝处进行压实，以确保焊缝处没有空隙。同时，也需要对复合土工膜进行填充和压实，以便其与基础紧密结合。 - 2 - 在填充时，需要注意填充材料的质量，以免影响复合土工膜的防渗效果。

总之，复合土工膜的施工方法关系到其防渗效果，必须认真对待。在施工过程中，需要根据实际情况进行调整和处理，确保其平整、牢固、无波浪状焊缝和无空隙。同时，注意安全，防止在施工过程中出现意外。

土工膜施工方案

土工膜是一种用于土地工程防渗、防渗透和防泄漏的材料，根据不同的使用需求和施工条件，可以采取不同的土工膜施工方案。以下是一种常见的土工膜施工方案：

一、施工前准备：

1. 确定施工区域，并清理施工区域内的杂物和垃圾；

2. 检查施工区域的地表情况，如果有明显的高低落差，需进行压实、填平或切割；

3. 清理施工区域的表面水和沉积物，以确保土工膜与基层接触的质量；

4. 确定土工膜的规格和数量，并根据需要进行裁剪。

二、主体施工：

1. 在施工区域内铺设一层砂土，厚度约为5-10厘米，且表面平整；

2. 将土工膜铺设在砂土上，注意保持膜材的平整度，膜材边缘留出一定的余量，以便后续固定；

3. 铺设完成后，使用较小的石块或木材将土工膜的边缘固定，以防止被风吹起或移位；

4. 对土工膜进行压实，以确保其与基层的紧密结合；

5. 将土工膜的接缝处进行处理，使用热焊机对接缝进行热熔处理，确保接缝的质量和牢固度；

6. 将施工区域内的土壤填充到土工膜上，以达到一定的厚度和均匀度。

三、施工后的处理： 1. 检查土工膜的施工质量，包括接缝的质量、固定的牢固度和平整度等；

2. 对接缝处进行检查，并做必要的修复；

3. 清理施工区域内的杂物和垃圾，保持施工区域的整洁；

4. 进行必要的保养和维护，定期检查土工膜的使用情况，及时处理问题。

以上是一种常见的土工膜施工方案，根据具体情况和项目要求，施工方案可能会有所差异。在施工过程中，需要严格按照相关规范和标准操作，以确保土工膜的质量和使用效果。同时，还应根据环境条件和地质特征，采取相应的施工措施和技术方法，提高土工膜的抗渗性和耐久性。
