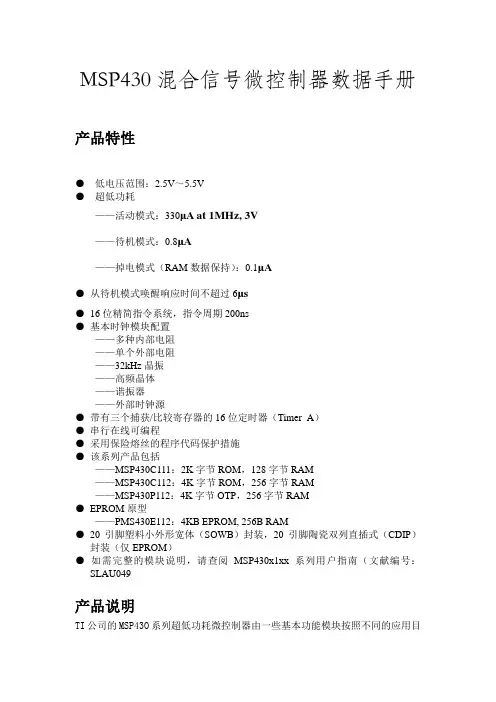

MSP430混合信号微控制器数据手册
产品特性
● 低电压范围:2.5V~5.5V
● 超低功耗
——活动模式:330μA at 1MHz, 3V
——待机模式:0.8μA
——掉电模式(RAM数据保持):0.1μA
● 从待机模式唤醒响应时间不超过6μs
● 16位精简指令系统,指令周期200ns
● 基本时钟模块配置
——多种内部电阻
——单个外部电阻
——32kHz晶振
——高频晶体
——谐振器
——外部时钟源
● 带有三个捕获/比较寄存器的16位定时器(Timer_A)
● 串行在线可编程
● 采用保险熔丝的程序代码保护措施
● 该系列产品包括
——MSP430C111:2K字节ROM,128字节RAM
——MSP430C112:4K字节ROM,256字节RAM
——MSP430P112:4K字节OTP,256字节RAM
● EPROM原型
——PMS430E112:4KB EPROM, 256B RAM
● 20引脚塑料小外形宽体(SOWB)封装,20引脚陶瓷双列直插式(CDIP)封装(仅EPROM)
● 如需完整的模块说明,请查阅MSP430x1xx系列用户指南(文献编号:SLAU049
产品说明
TI公司的MSP43O系列超低功耗微控制器由一些基本功能模块按照不同的应用目标组合而成。在便携式测量应用中,这种优化的体系结构结合五种低功耗模式可以达到延长电池寿命的目的。MSP430系列的CPU采用16位精简指令系统,集成有16位寄存器和常数发生器,发挥了最高的代码效率。它采用数字控制振荡器(DCO),使得从低功耗模式到唤醒模式的转换时间小于6μs.
MSP430x11x系列是一种超低功耗的混合信号微控制器,它拥有一个内置的16位计数器和14个I/0引脚。
典型应用:捕获传感器的模拟信号转换为数据,加以处理后输出或者发送到主机。作为独立RF传感器的前端是其另一个应用领域。
DW封装(顶视图)
南京拓品微电子有限公司TP5410
1南京拓品微电子有限公司NanJingTopPowerASICCorp.
数据手册DATASHEET
TP5410(1A锂电池充电和5V/1A升压控制芯片)
南京拓品微电子有限公司TP5410
2特点★典型值高达1000mA的可编程充电电流,最大可达到1.2A;★高达1A的升压输出电流(Vbat=3.3V),最高输出1.5A(Vbat=3.8v);★自动频率调整(VFM),适应不同升压负载(5V空载待机电流小于10uA),无需按键启动低电池电压(小于2.7V)自动停止升压;·用于单节锂离子电池移动电源专用电路;·升压高效率:88%(Typ),最大92%;·恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能;·精度达到±1%的4.2V预设充电电压;·精度达到±2.5%的5V预设升压精度,5V电压可通过外接电阻微调;·最高输入可达10V;·2个充电状态指示:开漏输出驱动LED;·C/5充电终止电流;·2.9V以下涓流充C/5;·充电软启动减少浪涌电流;·无需MOSFET、检测电阻器或隔离二极管;·8引脚ESOP散热加强型封装。应用·移动电源·便携设备绝对最大额定值·输入电源电压(VCC):-0.3V~12V·PROG:-0.3V~VCC+0.3V·BAT:0V~7V·LX:-2V~10V·VOUT:-0.3V~10V·CHRG:-0.3V~10V·BAT短路持续时间:连续·BAT引脚电流:1200mA·升压最大输出电流1.8A/5V·最大结温:145℃·工作环境温度范围:-40℃~85℃·贮存温度范围:-65℃~125℃·引脚温度(焊接时间10秒):260℃完整的充电循环(1000mAh电池)描述TP5410为一款移动电源专用的单节锂离子电池充电器和恒定5V升压控制器,充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体,可以输出最大1A充电电流。而升压电路采用CMOS工艺制造的空载电流极低的VFM开关型DC/DC升压转换器。其具有极低的空载功耗(小于10uA),且升压输出驱动电流能力能达到1A。无需外部按键,可以即插即用。充电部分为线性降压方式,内置PMOSFET,加上防倒灌电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制,充满电压固定于4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后,充电电流逐渐下降至设定电流值1/5,TP5410将自动终止充电。升压部分同样内置了功率NMOSFET,较小的内阻可以提供驱动能力达到5V/1A。较高的集成度使得TP5410只需少量的外围器件即可正常工作。TP5410还集成了充电温度保护,升压输入电源限流环路,可根据负载情况动态调节电流,并具有快速响应和过流关断功能。升压转换器采用变频的方式,因此较国内外同类产品具有极低的空载功耗、纹波、更强的驱动能力,以及更高的效率。
MAX1677是MAXIM公司生产的高效率、双输出的升压和LCD偏置DC-DC转换器。
(1)特性
MAX1677内部包括两个电源控制器,其中一路输出3.3 V/300 mA主电源,另外一路输出液晶显示器的偏置电源。
MAX1677主要具有下列特性:
输人电压范围为0.7-5.5 V;
主输出电压2.5-5.5 V(可调电压输出),或工厂预设值3.3 V输出,最大输出电流可达350 mA;
第二路输出一28- +28 V的电压,可为LCD提供对比度调节电压;
转换效率可达95%;
静态工作电流只有20μA;
关断维持电流仅1μA;
具有电池欠电压检测电路。
(2)内部电路与引脚功能 MAX1677采用16引脚QSOP封装,体积很小,不需要外接场效应晶体管。其内部电路框图如图1-196所示,各引脚功能见下表.
(3)应用电路
由于MA-X1677输人电压范围(0.7-5.5 V)较大,因此可以依据不同系统提供的安装电池空间和所需的不同电池电压与容量,灵活地选择电池的种类,如1-3节普通干电池、碱性电池、镍镐充电电池或1节锉电池。
MAX1677适用于需要两种可调电源电压的便携式设备中,如手持式终端、PDA,便携式仪表、便携电话、笔记本电脑显示屏等。MAX1677的典型应用电路如图所示。
MODEL 5100中文说明书 1 MODEL 5100 氧气分析仪—百分比量程 操作手册 REVISION 03001 Ntron MODEL 5100中文说明书 2 目 录 安全提示 …………………………………………………………………………………………………………3 规格表………………………………………………………………………………………………………………4 产品保证书…………………………………………………………………………………………………………4 第一部分 工作原理 1.1 概括 …………………………………………………………………………………………………………5 1.2 特征 …………………………………………………………………………………………………………6 1.3 系统组成 ……………………………………………………………………………………………………7 1.3.1 主板 ……………………………………………………………………………………………………7 1.3.2 继电器板 …………………………………………………………………………………………………7 1.3.3 电源 …………………………………………………………………………………………………7 1.3.4 显示板 …………………………………………………………………………………………………7 1.3.5 控制面板 …………………………………………………………………………………………………7 1.3.6 传感器 …………………………………………………………………………………………………7 1.3.7 单元组和单元组帽 ………………………………………………………………………………………8 1.3.8 底板 ………………………………………………………………………………………8 第二部分 5100分析仪操作 2.1 安装 …………………………………………………………………………………………………10 2.1.1 分析仪的安装位置 ……………………………………………………………………………………11 2.1.2 分析仪的安装 ……………………………………………………………………………………11 2.1.2.1 管路安装 …………………………………………………………………………………………12 2.1.2.2 电气连接 ………………………………………………………………………………………………12 2.2 开始 2.2.1 通电前检查 ………………………………………………………………………………………………14 2.2.2 通电 …………………………………………………………………………………………………14 2.2.3 校准 …………………………………………………………………………………………………14 2.2.4 报警设置 ………………………………………………………………………………………………15 2.2.5 返回运行形式 ……………………………………………………………………………………………15 第三部分 操作形式 3.1 运行 …………………………………………………………………………………………………16 3.2 校验 ………………………………………………………………………………………………17 3.3 设置或查看报警 …………………………………………………………………………………………19 3.4 FL-自诊断故障 ………………………………………………………………………………………19 3.5 报警激活形式 ………………………………………………………………………………………19 第四部分 模拟范围 ……………………………………………………………………………………………20 第五部分 报警输出 ……………………………………………………………………………………………21 第六部分 通讯接口 ……………………………………………………………………………………………22 第七部分 维护 ………………………………………………………………………………………………24 第八部分 常见问题 ……………………………………………………………………………………………25 MODEL 5100中文说明书 3
