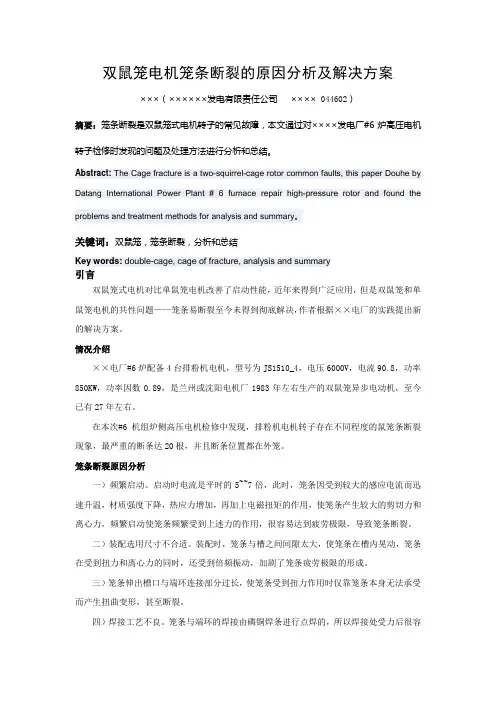

电机转子断条原因分析及处理措施

双鼠笼电机笼条断裂的原因分析及解决方案

×××（××××××发电有限责任公司 ×××× 044602）

摘要：笼条断裂是双鼠笼式电机转子的常见故障，本文通过对××××发电厂#6炉高压电机转子检修时发现的问题及处理方法进行分析和总结。

Abstract: The Cage fracture is a two-squirrel-cage rotor common faults, this paper Douhe by

Datang International Power Plant # 6 furnace repair high-pressure rotor and found

the

problems and treatment methods for analysis and summary。

关键词：双鼠笼，笼条断裂，分析和总结

Key words: double-cage, cage of fracture, analysis and summary

引言

双鼠笼式电机对比单鼠笼电机改善了启动性能，近年来得到广泛应用，但是双鼠笼和单鼠笼电机的共性问题——笼条易断裂至今未得到彻底解决，作者根据××电厂的实践提出新的解决方案。

情况介绍

××电厂#6炉配备4台排粉机电机，型号为JS1510_4，电压6000V，电流90.8，功率850KW，功率因数0.89，是兰州或沈阳电机厂1983年左右生产的双鼠笼异步电动机，至今已有27年左右。

在本次#6机组炉侧高压电机检修中发现，排粉机电机转子存在不同程度的鼠笼条断裂现象，最严重的断条达20根，并且断条位置都在外笼。

笼条断裂原因分析

一）频繁启动。启动时电流是平时的5~~7倍，此时，笼条因受到较大的感应电流而迅速升温，材质强度下降，热应力增加，再加上电磁扭矩的作用，使笼条产生较大的剪切力和离心力，频繁启动使笼条频繁受到上述力的作用，很容易达到疲劳极限，导致笼条断裂。

电机接线端子断裂原因及改善措施

电机接线端子断裂是电机工作中常见的故障之一，它可能会导致电机无法正常工作，甚至引起电机短路、火灾等严重后果。本文将从接线端子断裂的原因和改善措施两个方面进行论述。

一、电机接线端子断裂的原因

1.材料质量差：接线端子的质量差是导致其断裂的主要原因之一。如果使用的接线端子材料质量不达标，容易出现断裂情况。

2.接线端子连接不牢固：接线端子连接不牢固也是导致其断裂的原因之一。如果接线端子连接不牢固，可能会在电机运行时产生振动和冲击，从而导致接线端子断裂。

3.绝缘层破损：接线端子的绝缘层如果破损，容易导致电流短路，并加剧接线端子的磨损，最终导致其断裂。

4.电流过大：如果电机的工作电流超过接线端子的额定电流，接线端子容易产生过大的电流热量，造成其断裂。

二、改善措施 1.选择高质量的接线端子：解决接线端子断裂的关键是选择高质量的接线端子。在选购接线端子时，应注意选择具有良好材质和高耐久性的产品，以确保其承受电流和振动冲击的能力。

2.加固接线端子的连接：为了确保接线端子连接牢固，在连接接线端子时，应按照正确的接线方法进行连接，使用专用的接线工具，并加强对接线端子的固定和紧固力度。可以采用螺丝、铆钉等方式保证端子的牢固连接。

3.提高绝缘层的质量：为了防止绝缘层破损导致接线端子断裂，应注意选择具有良好绝缘性能的接线端子。在使用过程中，还应定期检查绝缘层的完整性，并及时更换破损的绝缘层。

4.合理设计电机参数：在电机的设计过程中，应合理确定电流值，避免超过接线端子的额定电流。如果必须超过其额定电流，应提前选用额定电流较大的接线端子，确保其安全使用。

5.定期维护检查：定期对电机进行维护和检查，尤其是对接线端子进行检查，防止出现磨损、松动、绝缘层破损等情况。及时处理接线端子存在的问题，以避免其断裂导致电机故障。 总结：

电机接线端子断裂是电机工作中容易出现的故障之一，其原因多种多样。为了防止接线端子断裂，我们建议选择高质量的接线端子，加固接线端子的连接，提高绝缘层的质量，合理设计电机参数，并定期维护检查。只有从源头上解决问题，我们才能确保电机的正常工作和使用安全。

技术资料

1

技术资料

大型鼠笼电动机

转子断条的原因分析、监（检）测及处理方法

2021-04

技术资料

2

大型鼠笼电动机转子断条的原因分析、监（检）测及处理方法

大中型高压异步电动机是火力发电厂,炼钢厂、石油化_橡胶厂等工矿企业生产中使用的重要电气设备, 广泛用于拖动磨`煤机、煤机空气压缩机、风机、水泵等设备运行。随着生产的发展, 大中型高压异步电动机的数量在不断增加, 然而这类电动机在运行中出现的鼠笼转子导条断裂故障不同程度地危及到机组运行的可靠性和经济性。如果故障初始时不及时发现并加以修复, 故障扩展很快, 甚至导致事故停机。断条严重时还能甩出来, 从而损坏定子线圈, 会给修理带来困难。因此, 如能在转子断条故障初期检测出来, 并及时修复处理, 可以有效地避免意外停机及恶性事故的发生。异步电功机鼠笼转子断条问题一直是电机制造厂家及用户关心和致力解决的难题。国内外的专家、学者都在积极寻找有效解决鼠笼转子断条问题的方法, 并为此做了大量富有成效的工作。本文结合生产关际, 对高压异步电动机鼠笼转子断条问题进行综合分析研究。 一、 鼠笼转子断条故障的现象及特征 大中型高压异步电机的转子采用铜条与两边端环焊接的鼠笼结构, 具有结构简单, 坚固耐用、效率较高的特点。但是这类电动机一般采用全压下的直接起动, 起动电流较大, 特别是拖动高转动惯量的风机和重载且负荷脉动的球磨机时, 起动电流可高达额定电流的5~7 倍, 加之机组的起动频繁, 导致鼠笼转子导条端环开焊或导条损伤断裂故障的增加。不能正常运行, 经常会出现下列故障现象: 1. 电动机起动转矩降低, 起动时间延长。断条故障点多的电动机在空载起动时也会发出 时高时低的嗡嗡声, 机身出现振动, 并且定转子之间有火花产生; 2. 电动机满载运行时, 定子三相电流波动且不平衡, 三相电流表指针出现周期性摆 动; 3. 负载运行的电动机转速明显下降, 转子发热厉害, 电动机温升增高, 导条断裂处有火花; 4. 电动机运行时的振动和噪声加剧, 严重的转子断条电动机会发出咯哒咯哒的异常噪声; 5. 停机抽出转子检查, 会发现转子导条在端环焊口接缝处断裂, 并且导条断裂处的铁心表面常呈蓝色的氧化痕迹。 6. 有的电动机还会出现导条松动, 甚至被甩出的情况, 在定子线圈局部或定子槽楔表面上可看到被甩出的导条轻微碰伤或划伤的痕迹。 简而言之, 常在线电压下直接起动、拖动波动性较大的负载、频繁起动及反转运行的鼠笼式电动机易于出现转子断条故障。其显著特征是定子相电流出现脉动、转子转速偏低以及发生振动、火花等现象。 二、 双鼠笼绕组导条断裂实例 实例1：某厂有5台电站锅炉, 每台炉有2台钢球磨煤机, 都采用双鼠笼转子电动机拖动, 大修中均发现数量不等、情况各异的断裂, 严重者损坏电机, 不仅影响发电厂稳定运行, 还影响合成氨及尿素生产用汽。钢球磨煤机是用JSQ1410-8 280 kW, 6000 V电动机拖动的, 导条多在伸出槽口10 mm左右处断裂, 且大都为上笼导条。断裂弯曲的导条撞伤定子线圈。生产统计表明: 钢球磨煤机所用电动机, 在运行3年左右后, 转子笼端环与导条焊接的根部均会有不同程度的开裂或裂纹, 或者断裂弯曲撞击定子线圈, 损坏电机。同时也表明火力发电厂 钢球磨煤机电动机双鼠笼转子笼最多可安全运行3年左右。 技术资料

循环水泵电动机转子鼠笼条断裂的原因分析及预防措施

摘要：本文阐述300MW火力发电厂高压6KV循环水泵电机，鼠笼条断裂原因，并提出处理方法及预防措施。

关键词：高压6KV单鼠笼；鼠笼条断裂；处理；措施

1引言

高压鼠笼电动机是火力发电厂重要的厂用设备之一。2×330MW火力发电机组自2009年投产以来,2015年B级检修时发现循环水泵电机转子鼠笼条断裂（见图1），2016年循环水泵电机在运行中发现声音异常2016年5月份小修时抽转子发现鼠笼条断裂（见图2）；循环水泵电机连续2年出现鼠笼条断裂现象,造成了较大的经济损失。

本文主要分析YKSL1600-12/1730-1高压异步感应电动机转子鼠笼断裂，故障发生的原因，进而提出了一些相应的预防措施。

图1 2015年循环水泵电机转子鼠笼条断裂照片
