Triconex TS3000 TMR Control System

Tricon系统维护及编程

培训资料

北京康吉森燃机工程技术有限公司

二00八年六月五日

目录

一 InTouch组态 ........................................................................................................... 2

1．1 - InTouch 简介 .............................................................................................. 2

1．2 –标记名词典 .................................................................................................. 3

1．3 –动画链接 ...................................................................................................... 4

1．4- InTouch QuickScript ..................................................................................... 5

1．5- 安全性 ......................................................................................................... 6

1．6- 报警和事件 ................................................................................................. 6

1．7- 实时和历史趋势 ......................................................................................... 7

1．8- I/O通讯 ........................................................................................................ 8

二．人机操作界面说明 ................................................................................................ 9

三．TRICON硬件 ...................................................................................................... 21

3．1 TRICONEX概述 ........................................................................................ 21

3．1．1 容错技术 ........................................................................................ 21

3．1．2 Tricon系统的特点 ......................................................................... 22

3．1．3系统配置 ......................................................................................... 22

3．2 TRICONEX的设计与结构 ..................................................................... 24

3．2．1 工作原理 ........................................................................................ 24

3．2．2 基本部件 ........................................................................................ 25

3．3 TRICON 系统维护 ..................................................................................... 31

四．TS1131编程 ........................................................................................................ 34

4．1硬件组态 ...................................................................................................... 34

4．2 软件组态 ..................................................................................................... 51

4．3 SOE功能： ................................................................................................. 60

4．4 诊断面板 ..................................................................................................... 67

一 InTouch组态

1．1 - InTouch 简介

 Wonderware 公司

是英国Invensys 集团的一个子公司，创建于1987年4月，开发基于 PC及其兼容计算机的、应用于工业及过程自动化领域的人机界面(HMI)软件。

 InTouch HMI 软件

Intouch 是Wonderware 公司开发的世界上第一个集成的、基于组件的MMI系统——Factory Suite 2000中的一个核心组件。它具有世界领先的HMI和面向对象的图形开发环境，便于高效、快捷地配置用户的应用程序。

Wonderware® InTouch® for FactorySuite® 为以工厂和操作人员为中心的制造信息系统提供了可视化工具。

 InTouch的广泛用途

（1） InTouch HMI软件用于可视化和控制工业生产过程

它提供了一种易用的开发环境和广泛的功能，使工程师能够快速地建立、测试和部署强大的连接和传递实时信息的自动化应用。

（2） InTouch软件是一个开放的、可扩展的HMI，为定制应用程序设计提供了灵活性。

（3） InTouch 软件适合于部署在独立机械中、在分布式的服务器/ 客户机体系结构中、在利用FactorySuite工业应用服务器的应用中，也可以作为使用终端业务的瘦客户机应用。

（4） InTouch 广泛的应用于包括食品加工、石油、汽车、半导体、化工、制药、纸浆和造纸、交通等在内的全球众多纵向市场。

 InTouch 特性和优点：

（1） 图形用户界面 (GUI)

（2） 访问级口令安全性

（3） 强大的 QuickScript

（4） 具有强大的网络功能

（5） 无可匹敌的连接功能

InTouch提供了比其它 HMI 产品更多的数以百计的I/O 服

务器，支持用户连接任何工业自动化控制设备。

（6） 对WINDOWS XP 的支持

Microsoft Windows XP 标志证书 InTouch 是第一个冠有

“Designed for Windows XP”标志的HMI 。

 InTouch9.5功能介绍

（1）可视化设计与显示

（2）外部组件/系统数据访问扩展

（3）记录事件

（4）报警记录

（5）历史报告分析工具

 系统配置要求

（1）硬件: 最低：P3-400MHZ,256MB RAM,2G可用硬盘空间

推荐：1.2GP3或更高主频; 512MB RAM

（2）操作系统: win2000 sp4/win XP sp2

 InTouch 界面环境

（1）应用程序管理器：用于组织管理创建的程序

（2）Windowmaker ： 开发界面

（3）Windowviewer: 一种运行窗口

用于显示在Windowmaker 中创建的图形窗口

1．2 –标记名词典

 “标记名字典”

是InTouch 的核心，它是用来输入相关数据详细信息的机制。

 标记名字典的建立

 标记名类型

（1）内存型 针对InTouch 程序内部仿真

（2）I/O 对外部数据的读取或写入

（3）间接 中间变量（通过.Name点域进行赋值）

 变量类型

（1）离散 discrete: BOOL (值 0 或 1 )

（2）模拟

整形 integer:介于 -2,147,483,648 至 2,147,483,647 间的 32

位带符号整数值

实型 real: 小数型标记名,用 32 位来保存结果。

（3）消息型 message: 文本字符串,最长131个字符

“标记名字典”实用程序：

DBDump 和 DBLoad

 DBDump ：将InTouch 应用程序 “标记名字典”作为文本文件导出， 以便在另一个程序 （如 Microsoft Excel）中进行查看或编辑。

 DBLoad ：可供将采用适当格式的 “标记名字典”文件 （在另一个程序

合集下载

TRICON紧急停车系统维护指导书

TRICON紧急停车系统维护指导书

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

TRICON紧急停车系统维护指导书

1、作业目的：为保证系统长周期运行，对出现的各种故障进行检查处理。

2、作业要求：熟悉TRICON紧急停车系统结构，了解该设备故障时对装置可能产生的影响3、作业内容：

3.1、TRICON日常检查。

3.2、故障处理时，TRICON系统检查。

4、作业准备和危害识别：

4.1、作业人员检查及处理系统故障时必须联系工艺，开相关联锁作业票。

4.2、在重大作业，如在线卡件更换、卡件在线热插拔等，要有方案及操作步骤。

4.3、在线插拔卡件时，必须佩戴防静电护腕。

4.4、联锁作业必须编制方案，进行危害识别评估，做好JHA分析。

4.5、作业时，一人作业，一人监护。

5、作业方法：

5.1、系统硬件检查。

5.1.1 检查电源卡的运行状态，是否在正常运行状态。主机架的第一个槽位为双冗余电源卡件（任一电源卡能满足一个机架的全部负载），一个电源卡失效不会影响控制器的运行。电源卡为上下分布，上边的电源兼系统故障报警显示。电源卡型号：8312

电源卡件LED 状态灯说明见下表

5.1.2 检查CPU卡的运行状态，是否在正常运行状态。主机架的第二、三、四个槽位为三块互为冗余的主处理器（MP）CPU 卡，每一个服务于控制器的一条支路。主处理器就装在电源卡件的旁边。每个主处理器独立地用它的I/O 子系统进行通讯，以及执行用户编写的控制程序。三个MP 定期地对数据和控制程序进行比较。CPU卡型号：3008

主处理器卡件LED 状态灯

5.1.3 加强的智能通讯卡件EICM 可使TRICON 与Modbus 装置（主机或从属机）及工作站进行通讯。TRICON 系统可以借助于网络通讯卡件NCM 而与802.3 联网。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

状态指示器卡件状态

状态灯 颜色 说明

系统维护人员培训手册

系统维护人员培训手册

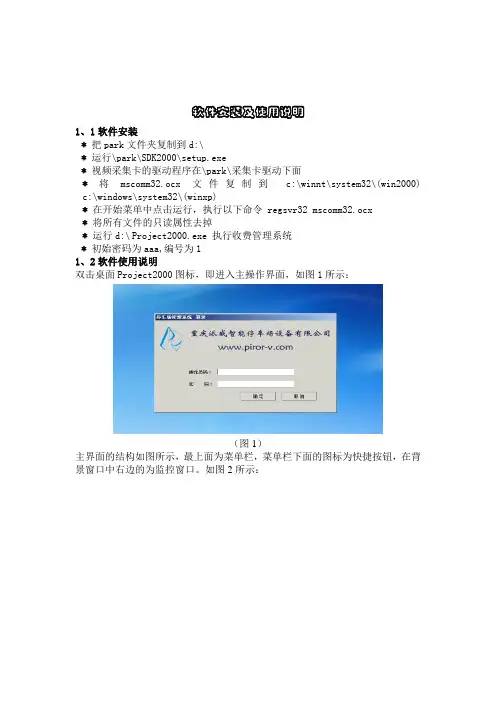

软件安装及使用说明
