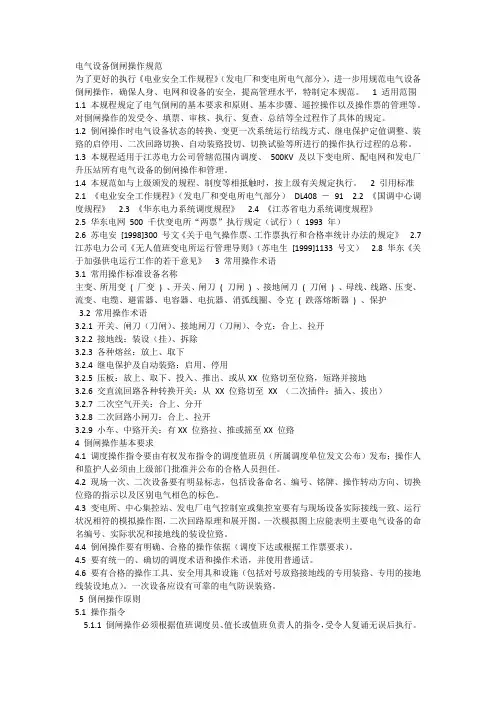

电气设备倒闸操作规范
为了更好的执行《电业安全工作规程》（发电厂和变电所电气部分），进一步用规范电气设备倒闸操作，确保人身、电网和设备的安全，提高管理水平，特制定本规范。 1 适用范围
1.1 本规程规定了电气倒闸的基本要求和原则、基本步骤、遥控操作以及操作票的管理等。对倒闸操作的发受令、填票、审核、执行、复查、总结等全过程作了具体的规定。
1.2 倒闸操作时电气设备状态的转换、变更一次系统运行结线方式、继电保护定值调整、装臵的启停用、二次回路切换、自动装臵投切、切换试验等所进行的操作执行过程的总称。
1.3 本规程适用于江苏电力公司管辖范围内调度、 500KV 及以下变电所、配电网和发电厂升压站所有电气设备的倒闸操作和管理。
1.4 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。 2 引用标准
2.1 《电业安全工作规程》（发电厂和变电所电气部分） DL408 － 91 2.2 《国调中心调度规程》 2.3 《华东电力系统调度规程》 2.4 《江苏省电力系统调度规程》
2.5 华东电网 500 千伏变电所“两票”执行规定（试行）（ 1993 年）
2.6 苏电安 [1998]300 号文《关于电气操作票、工作票执行和合格率统计办法的规定》 2.7
江苏电力公司《无人值班变电所运行管理导则》（苏电生 [1999]1133 号文） 2.8 华东《关于加强供电运行工作的若干意见》 3 常用操作术语
3.1 常用操作标准设备名称
主变、所用变 ( 厂变 ) 、开关、闸刀 ( 刀闸 ) 、接地闸刀 ( 刀闸 ) 、母线、线路、压变、流变、电缆、避雷器、电容器、电抗器、消弧线圈、令克 ( 跌落熔断器 ) 、保护
3.2 常用操作术语
3.2.1 开关、闸刀（刀闸）、接地闸刀（刀闸）、令克：合上、拉开
3.2.2 接地线：装设（挂）、拆除
3.2.3 各种熔丝：放上、取下
电气设备的倒闸操作
1适用范围
1.1本标准规范了轨道车辆在出车运用前应检查的项目和具备的条件，库内（货场停放线）车辆摘挂作业程序。
1.2本规定适用于出车前的准备检查作业。
2作业准备
2.1人员：使用车辆的班组工作领导人、轨道车司机、副司机（或兼职并岗人员）、作业车运用监控人员。
2.2工具：检测锤、信号旗（灯）
2.3材料：棉纱
3安全注意事项
3.1司乘人员应注意上下车辆时的安全，不得从车上跳跃下车。
3.2作业车运用监控人在对车辆作业台进行试验操作时，上车要戴安全帽。
3.3作业车停放位上端如有带电设备，严禁人员上作业台试验和在下端升降作业台。
3.4车辆摘钩作业时，副司机（或兼职并岗人员）必须用信号旗（灯）设置好防护后，方可进入两车连接的中间指挥车辆摘钩。
4质量标准
4.1车辆设备及人员状态良好，满足出车条件。
4.2检查作业在规定时间内完成，不得影响

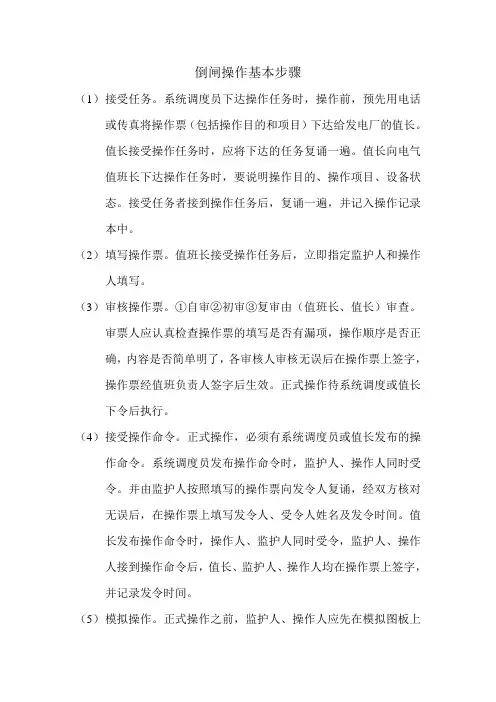

倒闸操作基本步骤
（1） 接受任务。系统调度员下达操作任务时，操作前，预先用电话或传真将操作票（包括操作目的和项目）下达给发电厂的值长。值长接受操作任务时，应将下达的任务复诵一遍。值长向电气值班长下达操作任务时，要说明操作目的、操作项目、设备状态。接受任务者接到操作任务后，复诵一遍，并记入操作记录本中。
（2） 填写操作票。值班长接受操作任务后，立即指定监护人和操作人填写。
（3） 审核操作票。①自审②初审③复审由（值班长、值长）审查。审票人应认真检查操作票的填写是否有漏项，操作顺序是否正确，内容是否简单明了，各审核人审核无误后在操作票上签字，操作票经值班负责人签字后生效。正式操作待系统调度或值长下令后执行。
（4） 接受操作命令。正式操作，必须有系统调度员或值长发布的操作命令。系统调度员发布操作命令时，监护人、操作人同时受令。并由监护人按照填写的操作票向发令人复诵，经双方核对无误后，在操作票上填写发令人、受令人姓名及发令时间。值长发布操作命令时，操作人、监护人同时受令，监护人、操作人接到操作命令后，值长、监护人、操作人均在操作票上签字，并记录发令时间。
（5） 模拟操作。正式操作之前，监护人、操作人应先在模拟图板上按照操作票上所列项目和顺序进行模拟操作，监护人按操作票的项目顺序唱票，操作人复诵后在模拟图板上进行操作，最后一次核对检查操作票的正确性。
（6） 正式操作。电气倒闸操作必须由两人进行，一人操作，一人监护。监护人一般由技术水平较高，经验丰富的值班人担任，操作人由熟悉业务的值班员担任。操作设备时，必须执行唱票、复诵制度，每进行一项操作，其程序是：唱票—对号—复诵—核对—下令—操作—复查—做执行记号“√“。监护人按照操作票项目先唱票，然后操作人按照唱票项目的内容，查对设备名称，自己所处的位置，操作方向（四对照）确定无误后，手指所要操作的设备（对号），复诵操作命令。监护人听到操作人复诵操作命令后，再次核对设备名称、编号无误后，最后下令“对，执行”。操作人听到监护人下令后方可进行操作。操作完一项后，复查该项，检查该项操作结果和正确性，如断路器实际分、合位置，机械指示、信号指示灯、表计变化情况等，并在操作该项编号前做一个记号“√”

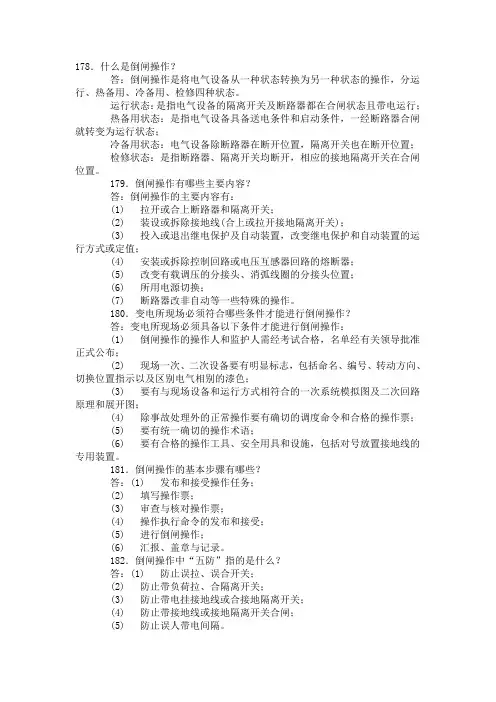

178．什么是倒闸操作？
答：倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行；
热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态；
冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置；
检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。
179．倒闸操作有哪些主要内容？
答：倒闸操作的主要内容有：
(1) 拉开或合上断路器和隔离开关；
(2) 装设或拆除接地线(合上或拉开接地隔离开关)；
(3) 投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值；
(4) 安装或拆除控制回路或电压互感器回路的熔断器；
(5) 改变有载调压的分接头、消弧线圈的分接头位置；
(6) 所用电源切换；
(7) 断路器改非自动等一些特殊的操作。
180．变电所现场必须符合哪些条件才能进行倒闸操作？
答：变电所现场必须具备以下条件才能进行倒闸操作：
(1) 倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布；
(2) 现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色；
(3) 要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图；
(4) 除事故处理外的正常操作要有确切的调度命令和合格的操作票；
(5) 要有统一确切的操作术语；
(6) 要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。
181．倒闸操作的基本步骤有哪些？
答：(1) 发布和接受操作任务；
