电动执行器分类详细解析

Limitorque

摘要：本文针对LIMITORQUE MX执行器工作原理、常见故障及日常维护情况，通过深入分析执行器的故障特点提出了一些切实可行的诊断方法以及排除故障的方法。旨在通过分析故障发生原因，提高设备维护水平，降低故障发生率，保证机组安全稳定运行。

关键词：执行器； 故障分析；解决方法

执行器是自动调节系统中一个重要的组成部分,它在调节系统中的作用就是接受从调节器来的控制信号,使调节机构的开度产生相应的变化,改变被调介质的流量,使被调参数维持在工艺过程规定的范围内。执行器的正确选择、安装、维修及动作过程的灵敏与否,直接关系到调节质量的好坏。依据实际工作的现场统计数据,

在简单和复杂的调节系统中,有半数的故障都是集中在执行器上。因此,保证执行器的正常运行就显得十分重要和必要。本文主要对LIMITORQUE MX执行器故障处理与维护进行解析。

1 Limitorque MX电动执行器简介

Limitorque MX是使用钢制蜗杆非侵入式、双密封电动智能执行装置，具有极高的可靠性和耐用性能。MX执行器主要技术特点是使用绝对编码器，无需后备电池和应用获得专利的LIMIGARD 技术。Limitorque MX执行机构通常应用在管道、石油、化工、船运、电厂、纸浆与造纸、污水处理等重要工业部门。

2 MX执行器故障分析

执行器的故障主要有执行器摆动、电机超温（MOTOR OVER TEMP）、过力矩（OVER TORQUE）、内存错误（ROM ERROR）等故障。在实际的DCS控制系统中执行器的输入信号、执行器的反馈信号、 执行器的控制结果输出转速等可以直接得到。只要充分分析上述三个量值就可以对执行器的故障类型作出判断。下面就从执行器常见的故障进行详细地分析。

2.1 执行器摆动

电动重卡工作原理

随着环保意识的日益增强，电动重卡作为一种新型的交通工具，正逐渐受到人们的关注和青睐。那么，电动重卡是如何工作的呢？下面将从能源供应、动力传输和控制系统三个方面来详细解析电动重卡的工作原理。

一、能源供应系统

电动重卡的能源供应系统主要由电池组和充电系统组成。电池组是电动重卡的能量储存装置，一般采用锂离子电池或镍氢电池。当电动重卡需要行驶时，电池组会将储存的电能转化为直流电，供给给电机使用。

充电系统是电动重卡能源供应系统的重要组成部分，它主要包括充电桩和充电装置。充电桩是用来连接电源和电动重卡的设备，充电装置则是将电源提供的交流电转化为直流电，用于充电桩给电动重卡的电池组充电。

二、动力传输系统

动力传输系统是电动重卡的核心部分，它主要由电动机和传动装置组成。电动机是电动重卡的动力源，它将电能转化为机械能，驱动车辆进行运动。电动重卡一般采用交流异步电动机或永磁同步电动机。

传动装置是将电动机输出的动力传递给车轮的装置，常见的传动装置有单速变速器和多速变速器。传动装置通过齿轮的组合和配合，将电动机的转速和扭矩转化为适合车辆行驶的转速和扭矩，从而实现车辆的正常行驶。

三、控制系统

控制系统是电动重卡的大脑，它主要由电控器、传感器和执行器组成。电控器是控制电动重卡各个部件工作的中央处理器，它负责接收和处理来自传感器的信息，并根据需要发出相应的指令。

传感器是用来获取车辆各种参数的装置，如电池组电量、车速、转向角等。它们将获取到的信息传输给电控器，供其作出决策和控制。

执行器是根据电控器的指令执行相应动作的装置，如电磁阀、电机控制器等。它们接收来自电控器的指令，将其转化为机械动作，控制电动重卡的行驶、制动、转向等功能。

电动重卡的工作原理主要包括能源供应系统、动力传输系统和控制系统。能源供应系统提供电能，动力传输系统将电能转化为机械能，控制系统则负责各个部件的控制和协调。这些系统的配合工作，使得电动重卡能够以高效、环保的方式运行，为城市交通带来了新的解决方案。未来，随着技术的不断进步和创新，电动重卡有望在物流、运输等领域发挥更重要的作用。

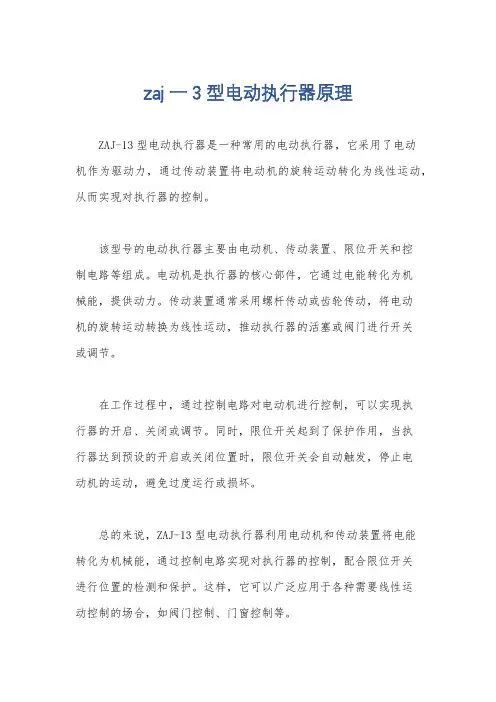

zaj一3型电动执行器原理

ZAJ-13型电动执行器是一种常用的电动执行器，它采用了电动机作为驱动力，通过传动装置将电动机的旋转运动转化为线性运动，从而实现对执行器的控制。

该型号的电动执行器主要由电动机、传动装置、限位开关和控制电路等组成。电动机是执行器的核心部件，它通过电能转化为机械能，提供动力。传动装置通常采用螺杆传动或齿轮传动，将电动机的旋转运动转换为线性运动，推动执行器的活塞或阀门进行开关或调节。

在工作过程中，通过控制电路对电动机进行控制，可以实现执行器的开启、关闭或调节。同时，限位开关起到了保护作用，当执行器达到预设的开启或关闭位置时，限位开关会自动触发，停止电动机的运动，避免过度运行或损坏。

总的来说，ZAJ-13型电动执行器利用电动机和传动装置将电能转化为机械能，通过控制电路实现对执行器的控制，配合限位开关进行位置的检测和保护。这样，它可以广泛应用于各种需要线性运动控制的场合，如阀门控制、门窗控制等。

电动执行器的相关知识：

01

电动执行器的概述

电动执行器和气动执行器一样，是控制系统中的一个重要部分。它接收来自控制器的4一20mA或0一10mA直流电流信号，并将其转换成相应的角位移或直行程位移，去操纵阀门、挡板等控制机构，以实现自动控制。

电动执行器有直行程、角行程和多转式等类型。角行程电动执行机构以电动机为动力元件，将输入的直流电流信号转换为相应的角位移（0度一90度），这种执行机构适用于操纵蝶阀、挡板之类的旋转式控制阀。直行程执行机构接收输入的直流电流信号后使电动机转动，然后经减速器减速并转换为直线位移输出，去操纵单座、双座、三通等各种控制阀和其它直线式控制机构。多转式电动执行机构主要用来开启和关闭闸阀、截止阀等多转式阀门，由于它的电机功率比较大，最大的有几十千瓦，一般多用于就地操纵和遥控。这三种类型的执行机构都是以两相交流电动机为动力的位置伺服机构，三者电气原理完全相同，只是减速器不一样。

角行程电动执行机构主要性能指标：三端隔离输入通道，输入信号4一20mA（DC），输入电阻250欧姆；输出力矩：40、100、250、600、1000N·m；基本误差和变差小于±1.5%；灵敏度240μA。

电动执行器主要由伺服放大器和执行机构组成，中间可以串联操作器，伺服放大器接收控制器发来的控制信号，将其同电动执行机构输出位移的反馈信号进行比较，若存在偏差，则差值经过功率放大后，驱动两相伺服电动机转动。再经减速器减速，带动输出轴改变转角。若差值为正，则伺服电动机正转，输出轴转角增大；若差值为负，则伺服电动机反转，输出轴转角减小。当差值为零时，伺服放大器输出接点信号让电动机停转，此时输出轴就稳定在与该输入信号相对应的转角位置上。这种位置式反馈结构可使输入电流与输出位移的线性关系较好。

电动执行机构不仅可以与控制器配合实现自动控制，还可通过操作器实现控制系统的自动控制和手动控制的相互切换。当操作器的切换开关置于手动操作位置时，由正反操作按钮直接控制电动机的电源，以实现执行机构输出轴的正转或反转，进行遥控手动操作。
