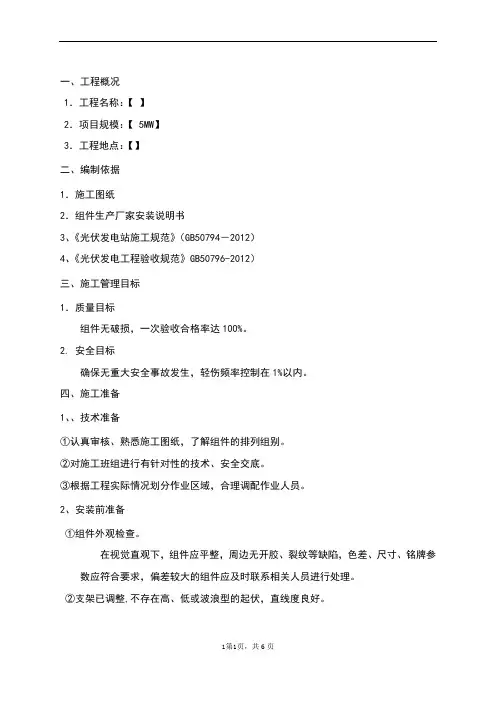

一、工程概况

1．工程名称：【 】

2．项目规模：【 5MW】

3．工程地点：【】

二、编制依据

1．施工图纸

2．组件生产厂家安装说明书

3、《光伏发电站施工规范》（GB50794－2012）

4、《光伏发电工程验收规范》GB50796-2012）

三、施工管理目标

1．质量目标

组件无破损，一次验收合格率达100%。

2. 安全目标

确保无重大安全事故发生，轻伤频率控制在1%以内。

四、施工准备

1、、技术准备

①认真审核、熟悉施工图纸，了解组件的排列组别。

②对施工班组进行有针对性的技术、安全交底。

③根据工程实际情况划分作业区域，合理调配作业人员。

2、安装前准备

①组件外观检查。

在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。

②支架已调整,不存在高、低或波浪型的起伏，直线度良好。

2第2页，共6页

复查支架安装质量符合下表要求:

③ 安装使用的各种工具已到位，满足组件安装使用。

3、劳动力计划

根据作业面积分部特点人员计划安排如下：

序号 工 种 人数 负 责 内 容

1 作业组长 1 指挥现场组件安装

2 安全员 1 现场安全监督

3 质量员 1 现场质量监督

4 安装工 25 协助组件安装

5 辅助工 10 搬运、倒放组件

五、组件安装

组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。

1. 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业人员调整后报验合格才能进行安装。

2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。如项目 允许偏差（mm）

中心线偏差 ≤2

垂直度（每米） ≤1

水平偏差 相邻横梁间 ≤1

东西向全长（相同标高） ≤5

立柱面偏差 相邻立柱间 ≤1

东西向全长（相同轴线） ≤5

3第3页，共6页

外包装有损坏，则从破损处打开。打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。

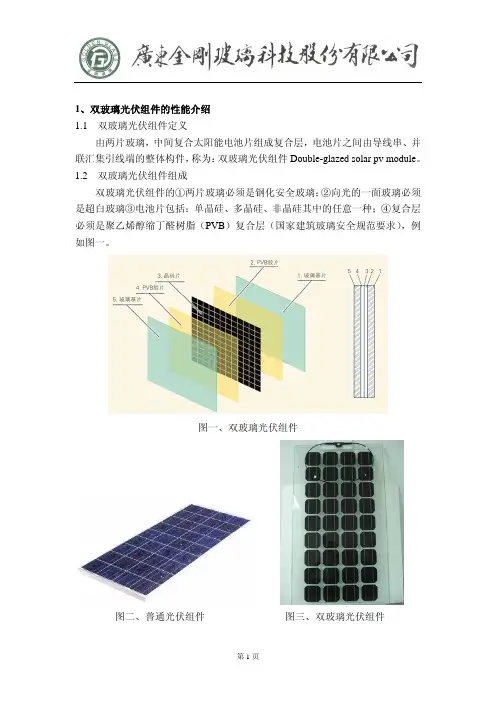

第1页 1、双玻璃光伏组件的性能介绍 1.1 双玻璃光伏组件定义 由两片玻璃，中间复合太阳能电池片组成复合层，电池片之间由导线串、并联汇集引线端的整体构件，称为：双玻璃光伏组件Double-glazed solar pv module。 1.2 双玻璃光伏组件组成 双玻璃光伏组件的①两片玻璃必须是钢化安全玻璃；②向光的一面玻璃必须是超白玻璃③电池片包括：单晶硅、多晶硅、非晶硅其中的任意一种；④复合层必须是聚乙烯醇缩丁醛树脂（PVB）复合层（国家建筑玻璃安全规范要求），例如图一。 图一、双玻璃光伏组件 图二、普通光伏组件 图三、双玻璃光伏组件

第2页¾ 普通光伏组件的组成：上盖板为3.2mm的超白玻璃，中间用EVA胶片封装，背板材料一般为TPE、TPT复合膜（Tedlar-PET-Tedar复合材料）；此种组件必须加边框，通常用铝合金、不锈钢、橡胶、塑料等，以增加组件的强度及密封性。 1.3 采用PVB膜制作的双玻璃光伏组件的特点 PVB膜具有如下的技术参数： 密度：1.071g/m3 抗张强度：>22N/㎡ 紫外截断：375nm 可见光传导：90% 双玻璃光伏组件的PVB夹层膜是由聚乙烯醇缩丁醛树脂，经增塑剂DHA塑化挤压而成型的一种高分子材料。对玻璃具有良好的粘结性，具有透明、耐热、耐寒、耐湿、抗紫外线、机械强度高等特性。 PVB夹层膜已经广泛应用在建筑夹层玻璃，其在受到外来撞击时，由于弹性中间层有吸收冲击的作用，可阻止冲击物穿透，即使玻璃破损，也只产生类似蜘蛛网状的细碎裂纹，其碎片牢固地粘附在中间层上，不会脱落四散伤人。PVB膜制成的组件也能满足GB 9962-1999、ENISO12543第1-6部分.夹胶玻璃.安全夹胶、EN356抗人工击打试验与分级。 光伏幕墙与建筑结合，作为建筑体外围护的一部分，除了能起到关键的发电目的之外，还要满足建筑用安全玻璃的要求。从材料的优选角度，PVB夹层膜更优。 1.4 双玻璃光伏组件独具特色 ¾ 可以直接作为建材产品，无需重复建设，节省费用； ¾ 组件的形状多样，规格尺寸多样，其中的电池片排列组合形式多样，满足设计师根据不同建筑风格设计不同光伏组件； ¾ 电池片排列的距离不同可以满足不同采光需要。 1.5 双玻璃太阳能光伏组件独有的特色 ¾ 利用太阳能光伏发电； ¾ 可以作为建筑安全玻璃组件，具有建筑安全玻璃的抗冲击、破碎状态等安全性能； ¾ 可以作为非承重墙或承重屋面用于建筑，是一种绿色环保建材产品； ¾ 规格尺寸、外观形状可根据设计师要求定做，具有多样性和艺术性。

Addr: Huangtang Industrial Zone, Xuxiake Town, Jiangyin, Jiangsu,P.R China, P.C. 214407

地址：江苏省江阴市徐霞客镇璜塘工业园区 邮编：214407

Tel.: +86 510 86530222 Fax: +86 510 86530828 Website:

光伏组件使用手册

请认真阅读以下安装和安全指南。

如果安装时与之不符的话，这样做会使产品保证失效。

指南的目的：

本指南包括光伏组件（以下简称为组件）的安装和安全操作的信息。在安装之前请阅读和理解本指南。如果有任何问题，请联系您的经销商或海润 公司。在安装组件的时候，安装人员应该遵守安全防范指南。在安装太阳能光伏组件之前，安装人员应该熟悉光伏系统的机械和电气要求。请妥善保存本指南以便今后的使用。

概要

²太阳能光伏系统安装需要专业的技巧和知识。安装人员应该设想到各种受伤害的风险，包括电击风险。组件的安装应该由合格的人员进行。

²所有的组件具有永久的接线盒和#12 AWG(4 mm2)电缆线连接到的多功能接触光伏连接头。您可以从您的经销商处得到额外的组件的电缆线。

²每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。直接接触到30伏特和大于30伏特的直流电压可能导致危险。暴露于阳光下时连接组件或操作组件要小心。

²当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。电弧会导致燃烧，起火或产生其他安全问题。暴露于阳光下时拆除连接组件上的缆线的时候要小心。

²太阳能光伏组件将光能转换为直流电能，设计为室外使用。适当得支撑结构的设计是系统的设计者和安装人员有的职责。

²组件可以为地面安装，电线杆安装和屋顶安装。

不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。

此种行为会使产品保证失效。

不要在组件上喷涂任何颜料或黏合剂。

1

聚光光伏简介

目录

一 聚光光伏技术定义 ................................................................................................................... 1

二 聚光光伏优势 ........................................................................................................................... 2

（一）聚光光伏优势 ............................................................................................................... 2

（二）聚光型模组与单晶硅模组比较 ................................................................................... 2

（三）太阳能跟踪器精度和有效性提高CPV性能 ............................................................. 5

三 聚光光伏组件简介 ................................................................................................................... 5

内容

一 聚光光伏技术定义

使用晶硅电池和薄膜电池进行光电转换，分别是第一、第二代太阳能利用技术，均已得到了广泛应用。利用光学元件将太阳光汇聚后再进行利用发电的聚光太阳能技术，被认为是太阳能发电未来发展趋势的第三代技术，即聚光光伏（CPV）。
