CFG桩施工

CFG桩即水泥粉煤灰碎石桩，是在碎石桩基础上加进一些石屑、粉煤灰和少量水泥，加水拌和制成的一种具有一定粘结强度的桩。其施工工艺与普通沉管碎石桩基本相同。

1.工程材料

1.1粉煤灰粉煤灰是燃煤发电厂排出的一种工业废料。它是磨至一定细度的粉煤灰在煤粉炉中燃烧（1100～1500。C）后，由收尖器惧的细灰（简称干灰）。其主要化学成分有SiO2、Al2O3、Fe2O3、CaO和MgO等，其中粉煤灰的活性决定于各种粒度Al2O3和SiO2、的含量，CaO对粉煤灰的活性也极为有利。粉煤灰的粒度组成是影响粉煤灰质量的主要指标，一般粉煤灰越细，球形颗粒越多，因而水化及接触界面增加，容易发挥粉煤灰的活性。

1.2碎石碎石为不溶于地下水或不受侵蚀影响的硬骨料，一般采用砾石、碎石等，其粒径为20～50mm，密度为2.7t•m3，松散密度为1.39t•m3，含水率0.96%，含泥量不得大于5％。

1.3石屑掺入一定数量的石屑是填充碎石的孔隙，使其级配良好。石屑宜选用与同一种碎石原料进行加工，掺入的数量应由试验确定，不能随意添加。其各项参数如下：粒径2.5～10mm，密度2.7t•m3，松散密度1.47t•m3，含水率1.05%，含泥量不得大于5％。 1.4水泥一般采用425号普通硅酸盐水泥，质量优良，新鲜无结块。

2.机具设备

2.1主要机具振动打桩机是振动沉管法施工的主要机具。目前国产型号有DZ60KS/DZ30/DZ20/DZ60／DZ120等，对于地质情况较复杂的地基，功率大的打桩机比功率小的效果好，在一般的砂粘性土地基DZ90能满足孔径小于80cmCFG桩的施工。

2.2配套设备

2.2.1吊机的起吊能力应不小于10t，可用起落架代替吊机。

2.2.2电气控制设备是施工机械的心脏，控制电流操作台要有250A以上容量的电流表3块，500V电压表3块。

2.2.3加料可用架子车或小翻斗车完成，按一次不超过0.5立方计算需要运输工具的数量。

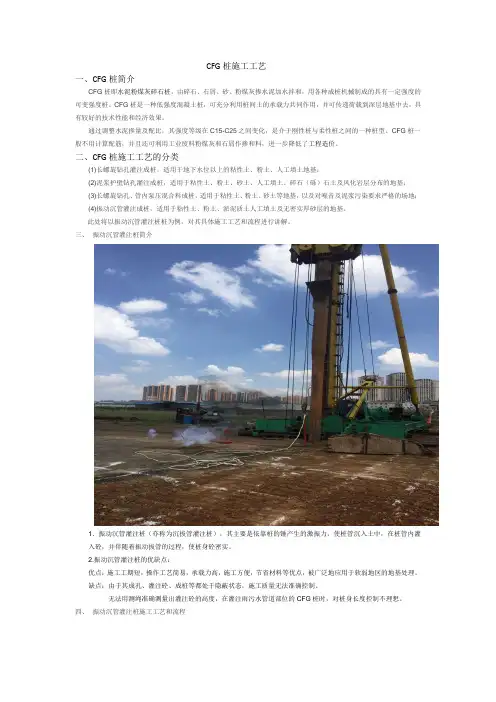

CFG桩施工工艺

一、CFG桩简介

CFG桩即水泥粉煤灰碎石桩，由碎石、石屑、砂、粉煤灰掺水泥加水拌和，用各种成桩机械制成的具有一定强度的可变强度桩。CFG桩是一种低强度混凝土桩，可充分利用桩间土的承载力共同作用，并可传递荷载到深层地基中去，具有较好的技术性能和经济效果。

通过调整水泥掺量及配比，其强度等级在C15-C25之间变化，是介于刚性桩与柔性桩之间的一种桩型。CFG桩一般不用计算配筋，并且还可利用工业废料粉煤灰和石屑作掺和料，进一步降低了工程造价。

二、CFG桩施工工艺的分类

(1)长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基；

(2)泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石（砾）石土及风化岩层分布的地基；

(3)长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地；

(4)振动沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。

此处将以振动沉管灌注桩桩为例，对其具体施工工艺和流程进行讲解。

三、 振动沉管灌注桩简介

1．振动沉管灌注桩（亦称为沉拔管灌注桩），其主要是依靠桩的锤产生的激振力，使桩管沉入土中，在桩管内灌入砼，并伴随着振动拔管的过程，使桩身砼密实。

2.振动沉管灌注桩的优缺点：

优点：施工工期短，操作工艺简易，承载力高，施工方便，节省材料等优点，被广泛地应用于软弱地区的地基处理。

缺点：由于其成孔、灌注砼、成桩等都处于隐蔽状态，施工质量无法准确控制。

无法用测绳准确测量出灌注砼的高度，在灌注雨污水管道部位的CFG桩时，对桩身长度控制不理想。

四、 振动沉管灌注桩施工工艺和流程

1.测量放样

测量队根据图纸，对施工基桩和边桩进行交底，进行桩位布置。用白灰撒出左右边线，按布置图和现场实际情况拉线放样，并且测出原地面高程。

2.钻机就位对中

CFG桩机就位完成后，按照设计要求在桩中心点插一个标杆（可以一次性方便筷代替），放好桩位后，移动CFG桩机到达指定桩位，用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心。开钻前量好钻具长度，并在机架上画上明显的进尺深度，保证成孔深度和有效桩长。桩机就位必须铺垫平稳，立柱垂直稳定牢固，钻头对准桩位。检查钻头活门是否闭合后，进行钻机就位，成孔钻机就位后必须平整稳固，在施工中不发生倾斜、移动，同时调整钻机水平。

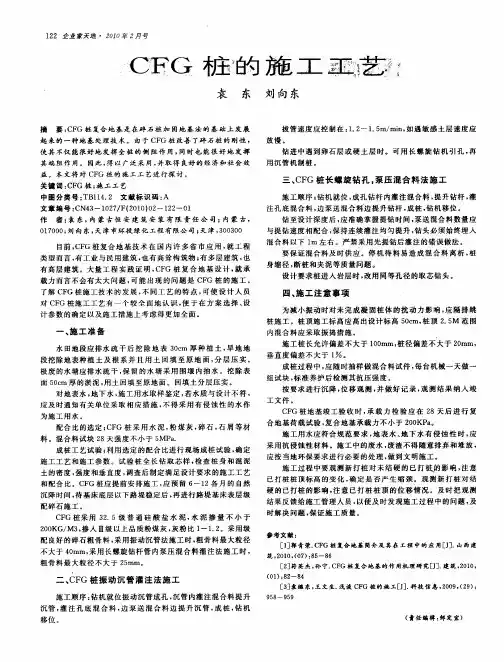

１２２企监家天地・２０１０车２月号　

ＣＦＧ桩　的施工　

袁　东　刘向东　

摘要：ＣＦＧ桩复合地基是在碎石桩加固地基法的基础上发展　起来的一种地基处理技术。由于ＣＦＧ桩改善了碎石桩的刚性，　

使其不仅能很好地发挥全桩的侧阻作用，同时也能很好地发挥　其端阻作用。因此，得以广泛采用，并取得良好的经济和社会效　

益。本文将对ＣＦＧ桩的施工工艺进行探讨。　关键词：ＣＦＧ桩；施工工艺　

中图分类号：ＴＢ１１４．２文献标识码：Ａ　

文章编号：ＣＮ４３—１０２７／Ｆ（２０１０）０２—１２２—０１　作　者：袁东，内蒙古恒安建筑安装有限责任公司；内蒙古，　

０１７０００；刘向东，天津市环投绿化工程有限公司；天津，３００３００　

目前，ＣＦＧ桩复合地基技术在国内许多省市应用，就工程　类型而言，有工业与民用建筑，也有高耸构筑物；有多层建筑，也　

有高层建筑。大量工程实践证明，ＣＦＧ桩复合地基设计，就承　载力而言不会有太大问题，可能出现的问题是ＣＦＧ桩的施工。　

了解ＣＦＧ桩施工技术的发展，不同工艺的特点，可使设计人员　

对ＣＦＧ桩施工工艺有一个较全面地认识，便于在方案选择、设　

计参数的确定以及施工措施上考虑得更加全面。　

一、施工准备　

水田地段应排水疏干后挖除地表３０ｃｍ厚种植土，旱地地　

段挖除地表种植土及根系并且用土回填至原地面，分层压实。　极废的水塘应排水疏干，保留的水塘采用围堰内抽水。挖除表　

面５０ｃｍ厚的淤泥，用土回填至原地面。回填土分层压实。　对地表水，地下水，施工用水取样鉴定，若水质与设计不符，　应及时通知有关单位采取相应措施，不得采用有侵蚀性的水作　

为施工用水。　配合比的选定；ＣＦＧ桩采用水泥，粉煤灰，碎石，石屑等材　

料。混合料试块２８天强度不小于５ＭＰａ．　成桩工艺试验；利用选定的配合比进行现场成桩试验，确定　

施工工艺和施工参数。试验桩全长钻取芯样，检查桩身和混泥　

土的密度，强度和垂直度，调查后制定满足设计要求的施工工艺　和配合比。ＣＦＧ桩应提前安排施工，应预留６—１２各月的自然　沉降时间，待基床底层以下路堤稳定后，再进行路堤基床表层级　

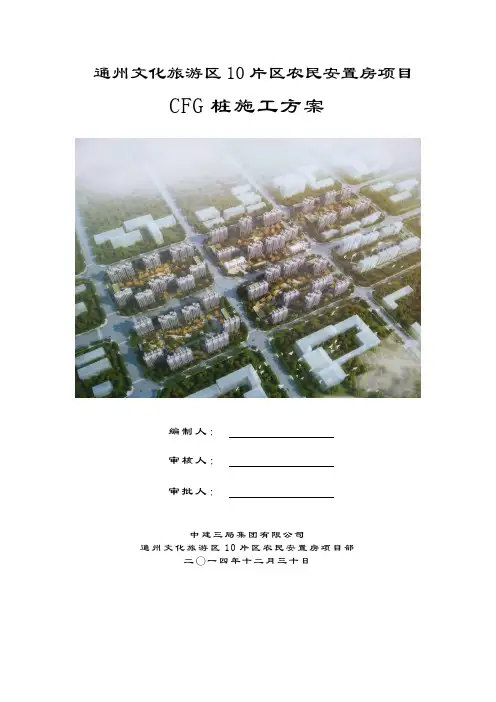

通州文化旅游区10片区农民安置房项目

CFG桩施工方案

编制人：

审核人：

审批人：

中建三局集团有限公司

通州文化旅游区10片区农民安置房项目部

二〇一四年十二月三十日 中建三局集团有限公司

通州文化旅游区10片区农民安置房项目

《CFG桩专项施工方案》 第 2 页 共 30 页 目 录

1.编制依据 ....................................... 5

1.1 甲方提供资料 ............................. 5

1.2 主要规范规程 ............................. 5

2.工程概况 ....................................... 5

2.1 工程简介 ................................. 5

2.2 工程地质条件概述 ......................... 6

3.CFG桩设计方案 .................................. 8

4.施工安排及进度计划 ............................. 9

4.1 施工安排 ................................. 9

4.2 施工进度计划 ............................. 9

5.施工准备 ....................................... 9

5.1 人员准备 ................................. 9

5.2 施工机械准备 ............................ 11
