水暖安装工程施工方案

唐山曹妃甸综合服务区市政服务大厦给排水施工方案

1 目 录

1 编制依据 ............................................. 2

1.1 工程施工图纸 ........................................ 2

1.2 工程应用的主要规程、规范、标准 ....................... 2

1.3 工程应用的主要图集 ................................... 2

2 工程概况 ............................................. 3

3 建筑设计概况 ......................................... 3

3.1 给水系统 ........................................... .3

3.2 热水系统 ........................................... .3

3.3 中水系统 ........................................... .3

3.4 排水系统 ............................................ 4

3.5 雨水系统 ............................................ 4

4 工程主要工序施工方法 ................................. 4

4.1 给水、中水系统施工方法 ............................... 4

4.2 排水系统施工方法 .................................... 6

第1页 共12页

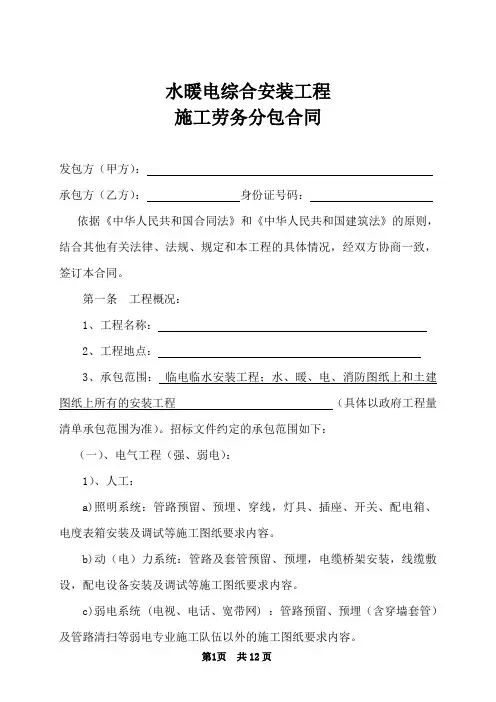

水暖电综合安装工程

施工劳务分包合同

发包方（甲方）：

承包方（乙方）： 身份证号码：

依据《中华人民共和国合同法》和《中华人民共和国建筑法》的原则，结合其他有关法律、法规、规定和本工程的具体情况，经双方协商一致，签订本合同。

第一条 工程概况：

1、工程名称：

2、工程地点：

3、承包范围： 临电临水安装工程；水、暖、电、消防图纸上和土建图纸上所有的安装工程 （具体以政府工程量清单承包范围为准）。招标文件约定的承包范围如下：

（一）、电气工程（强、弱电）：

1）、人工：

a)照明系统：管路预留、预埋、穿线，灯具、插座、开关、配电箱、电度表箱安装及调试等施工图纸要求内容。

b)动（电）力系统：管路及套管预留、预埋，电缆桥架安装，线缆敷设，配电设备安装及调试等施工图纸要求内容。

c)弱电系统 (电视、电话、宽带网) ：管路预留、预埋（含穿墙套管）及管路清扫等弱电专业施工队伍以外的施工图纸要求内容。 第2页 共12页 d)防雷接地系统：施工图纸要求的全部施工内容。

e)火灾自动报警系统：管路（含穿墙套管）的预留、预埋，等火灾报警专业施工队伍施工内容外的施工图纸要求内容。

乙方完成但不仅限于以上工作，所有与电气工程（强、弱电）有关的工作均由乙方完成。

（二）、水暖工程：

1、人工：

a)给排水：给排水、消防用防水、穿（楼板）墙套管的预留、预埋，给排水系统、消防栓系统安装、试压、防腐、冲洗、调试及施工配合等施工图纸要求内容。

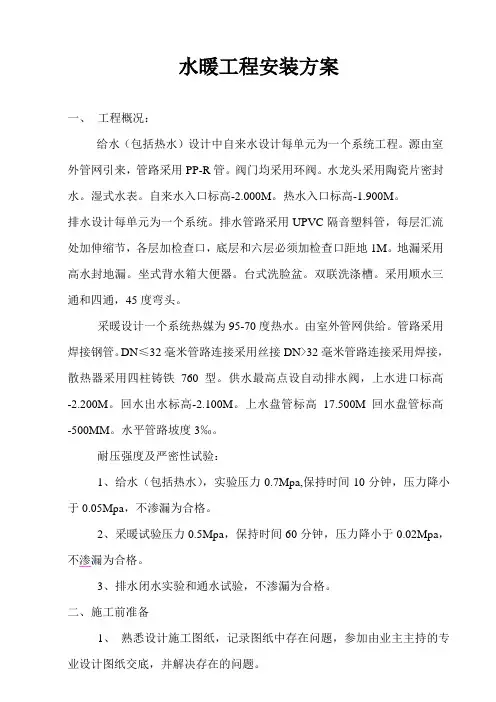

水暖工程安装方案

一、 工程概况：

给水（包括热水）设计中自来水设计每单元为一个系统工程。源由室外管网引来，管路采用PP-R管。阀门均采用环阀。水龙头采用陶瓷片密封水。湿式水表。自来水入口标高-2.000M。热水入口标高-1.900M。

排水设计每单元为一个系统。排水管路采用UPVC隔音塑料管，每层汇流处加伸缩节，各层加检查口，底层和六层必须加检查口距地1M。地漏采用高水封地漏。坐式背水箱大便器。台式洗脸盆。双联洗涤槽。采用顺水三通和四通，45度弯头。

采暖设计一个系统热媒为95-70度热水。由室外管网供给。管路采用焊接钢管。DN≤32毫米管路连接采用丝接DN>32毫米管路连接采用焊接，散热器采用四柱铸铁760型。供水最高点设自动排水阀，上水进口标高-2.200M。回水出水标高-2.100M。上水盘管标高17.500M回水盘管标高-500MM。水平管路坡度3‰。

耐压强度及严密性试验：

1、给水（包括热水），实验压力0.7Mpa,保持时间10分钟，压力降小于0.05Mpa，不渗漏为合格。

2、采暖试验压力0.5Mpa，保持时间60分钟，压力降小于0.02Mpa，不渗漏为合格。

3、排水闭水实验和通水试验，不渗漏为合格。

二、施工前准备

1、 熟悉设计施工图纸，记录图纸中存在问题，参加由业主主持的专业设计图纸交底，并解决存在的问题。 2、 熟悉专业设计施工图、设计交底记要、设计变更内容，并将变更内容标注在图纸上。

3、 熟悉施工组织设计，确定关键和主要施工工序并编制施工方案，编制作业指导书。

4、 对作业班组进行专业技术交底，包括质量要求，技术安全，安全措施等形成交底记录。

5、 考查劳务供方的技术水平，质量意识、施工能力，形成考查记录。

6、 根据项目总体进度计划，编制专业施工季度，月份进度计划，编制同期用料计划，报相关部门。

7、 编制设计变更及业主变更部分的工程预决算，并有业主代表或监理签证。

水暖安装施工方案完整版

一、前期准备工作

1.准备材料：根据设计图纸和水暖设备的要求，准备好所需的管道、管件、阀门、水泵等材料。

2.确定施工计划：根据设计要求和工地实际情况，制定施工计划，明确施工顺序和时间节点。

3.申请施工许可：按照当地政策要求，办理相关施工手续和许可。

二、施工流程

1.管道敷设：按照设计图纸要求，从建筑物外部引进供水管道，根据不同的水源情况选择合适的材质和规格的管道，进行敷设。

2.排水系统安装：为了确保室内的排水畅通，根据设计要求进行排水管道的安装，包括卫生间、厨房等区域的下水道、地漏等设施。

3.给水系统安装：根据设计要求，将供水管道与水泵、水箱等设备连接起来，确保建筑物内各个区域的供水正常。

4.阀门和附件安装：根据设计要求，安装各种阀门、管件和附件，确保系统的正常运行，并方便日后的维修和更换。

5.设备安装：根据设计要求，安装水泵、水箱等设备，并与管道相连接，确保系统的正常运行。

6.漏水测试与细节调整：在完成安装后，对整个系统进行漏水测试，并做出相应的调整，确保系统稳定、无泄漏。 7.系统试运行：在确保系统安装正确、无漏水问题后，进行系统的试运行，检查各个区域的供水和排水是否正常，并进行调整和优化。

三、安全措施

1.施工现场安全防护：施工现场设置警示标志，做好安全通道，确保施工人员的安全。

2.个人防护：施工人员应按照规定佩戴防护用品，如头盔、手套、防护眼镜等。

3.强电、弱电隔离：确保水暖安装过程中与电路之间进行隔离，避免发生漏电等安全事故。

四、相关验收与记录

1.施工过程检查记录：在施工过程中，及时记录施工问题、变更，以及解决方案和调整措施。

2.施工日志：记录施工人员的工作时间、工作内容和配合情况，并进行签名确认。

3.施工质量验收：施工完成后，进行施工质量验收，并填写相应的验收报告，确保施工质量符合要求。

以上是一个水暖安装施工方案的完整版，包括前期准备工作、施工流程、安全措施和相关验收与记录等内容。在实际施工过程中，还需要根据具体情况进行调整和细化，确保工程质量和安全。
