中压风机的用途
中压风机主要用于工业领域中的通风、换气、除尘、送风、排风等工作。具体用途包括但不限于以下几个方面：
1. 通风与换气：中压风机可以用于建筑物中，将空气送入室内，提供舒适的空气环境。同时，也可以将室内污浊空气排出，保持室内空气流通和新鲜。
2. 除尘：中压风机可以配合除尘器使用，通过产生强大的气流，将空气中的颗粒物、粉尘等固体物质吸附并排出，实现除尘效果。
3. 送风与排风：中压风机可用于工业生产过程中，将新鲜空气送入生产现场，提供足够的气流供应，提高生产效率。同时，也可以将生产现场产生的有害气体、废气、烟尘等排出，保障工作环境安全。
4. 涡轮增压器：中压风机可以作为涡轮增压器使用，通过高速旋转的叶轮产生气流的动能，提高气体压力和流速，广泛应用于汽车发动机增压、航空、船舶等领域。
5. 其他应用：中压风机还可用于水处理系统中的曝气、通风设备中的气流驱动、矿山通风、电器设备冷却等领域。
总之，中压风机是一种多功能的设备，在各个行业中都有广泛的应用。
机
一、通风机的种类
①根据风在叶轮内的流向：
离心式（风在叶轮内沿径向流出叶轮）
轴流式（风在叶轮内沿轴向流出叶轮）
②根据叶轮数目不同：
单级风机（只有一个叶轮）
两级风机（同一轴上装有两个叶轮）
③根据叶轮进风口数目不同：
单侧进分
(
只有一个进风口
)
双侧进风口（叶轮有两个进风口）
④根据风机风压大小：
低压风机（全压小于
1000P
a
）
中压风机（全压在
1000-3000P
a
）
高压风机（全压在
3000-15000P a
）
⑤根据风机用途不同：
主要通风机（负责全矿井或某一区域的通风任务）
局部通风机（负责掘进工作面或加强采煤工作面通风）
P=
出口压力：进口压力
P<1.1
通风机
1.1
鼓风机
p>4
压缩风机
二、各种通风机的型号意义
1
、离心式风机
离心风机
型号的意义：由基本型号和补充型号所组成。
如果风机的基本型号相
同，
而用途不同时，
为方便区别，
在基本型号前加“G”或“Y”等符号。
“G”表示送风机
（鼓风机）
“Y”表示引风机。
补充型号由两位数字组成。
第
一位数字表示风机进口吸入型式，
以“0”、
“1
”、
“2”表示，
其中“0”
代表双吸风机；
“1 ”代表单吸风机；
“2”代表两级串联风机。
第二位数
字代表设计序号。
风机型号完整的表示方法就包括：
名称、
型号、
机号、
传
动方式、
旋转方向、
出口位置等部分。
例如：
W9-
26№16D
第一个位置代表风机的用途
W
高温
F 防腐
B
防爆
...
第二个位置代表风机的压力特征
9
高压
8
高压
6
中压
5
中压
4
低压
3
低压
名人堂：众名人带你感受他们的驱动人生
马云任志强李嘉诚柳传志史玉柱第三个位置连接符号
第四个位置，代表风机的压力与风量的特征比值
72
大风量
68
中风量
26
低风
量
19

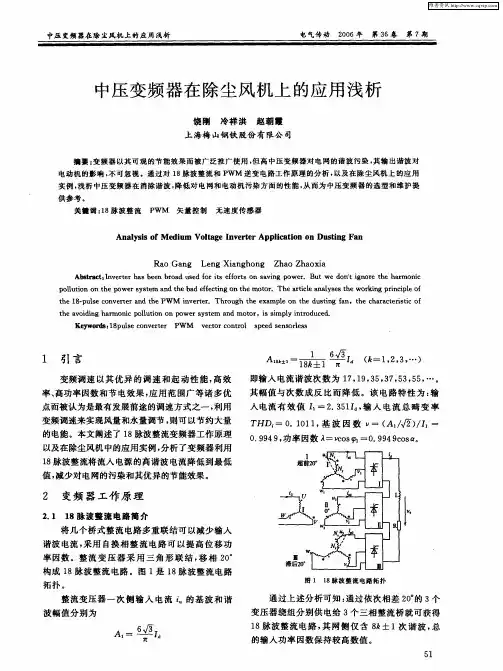

中压变频器在除尘风机上的应用浅析 电气传动 ２００６年 第３６卷 第７期
中压变频器在除尘风机上的应用浅析
饶刚冷祥洪赵朝霞
上海梅山钢铁股份有限公司
摘要：变频器以其可观的节能效果而被广泛推广使用，但高中压变频器对电网的谐波污染，其输出谐波对 电动机的影响，不可忽视。通过对１８脉波整流和ＰＷＭ逆变电路工作原理的分析，以及在除尘风机上的应用
实例，浅析中压变频器在消除谐波，降低对电网和电动机污染方面的性能，从而为中压变频器的选型和维护提 供参考。 关键词：１８脉波整流ＰＷＭ矢量控制 无速度传感器
Ａｎａｌｙｓｉｓ ｏｆ Ｍｅｄｉｕｍ Ｖｏｌｔａｇｅ Ｉｎｖｅｒｔｅｒ Ａｐｐｌｉｃａｔｉｏｎ ｏｎ Ｄｕｓｔｉｎｇ Ｆａｎ
Ｒａｏ Ｇａｎｇ Ｌｅｎｇ Ｘｉａｎｇｈｏｎｇ Ｚｈａｏ Ｚｈａｏｘｉａ
Ａｂｓｔｒａｃｔ：Ｉｎｖｅｒｔｅｒ ｈａｓ ｂｅｅｎ ｂｒｏａｄ ｕｓｅｄ ｆｏｒ ｉｔｓ ｅｆｆｏｒｔｓ Ｏｎ ｓａｖｉｎｇ ｐｏｗｅｒ．Ｂｕｔ ｗｅ ｄｏｎ＇ｔ ｉｇｎｏｒｅ ｔｈｅ ｈａｒｍｏｎｉｃ ｐｏｌｌｕｔｉｏｎ ｏｎ ｔｈｅ ｐｏｗｅｒ ｓｙｓｔｅｍ ａｎｄ ｔｈｅ ｂａｄ ｅｆｆｅｃｔｉｎｇ ｏｎ ｔｈｅ ｍｏｔｏｒ．Ｔｈｅ ａｒｔｉｃｌｅ ａｎａｌｙｓｅｓ ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ｔｈｅ １８－ｐｕｌｓｅ ｃｏｎｖｅｒｔｅｒ ａｎｄ ｔｈｅ ＰＷＭ ｉｎｖｅｒｔｅｒ．Ｔｈｒｏｕｇｈ ｔｈｅ ｅｘａｍｐｌｅ ｏｎ ｔｈｅ ｄｕｓｔｉｎｇ ｆａｎ，ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｏｆ
ｔｈｅ ａｖｏｉｄｉｎｇ ｈａｒｍｏｎｉｃ ｐｏｌｌｕｔｉｏｎ ｏｎ ｐｏｗｅｒ ｓｙｓｔｅｍ ａｎｄ ｍｏｔｏｒ，ｉｓ ｓｉｍｐｌｙ ｉｎｔｒｏｄｕｃｅｄ． Ｋｅｙｗｏｒｄｓ：１８ｐｕｌｓｅ ｃｏｎｖｅｒｔｅｒ ＰＷＭ ｖｅｃｔｏｒ ｃｏｎｔｒｏｌ ｓｐｅｅｄ ｓｅｎｓｏｒｌｅｓｓ

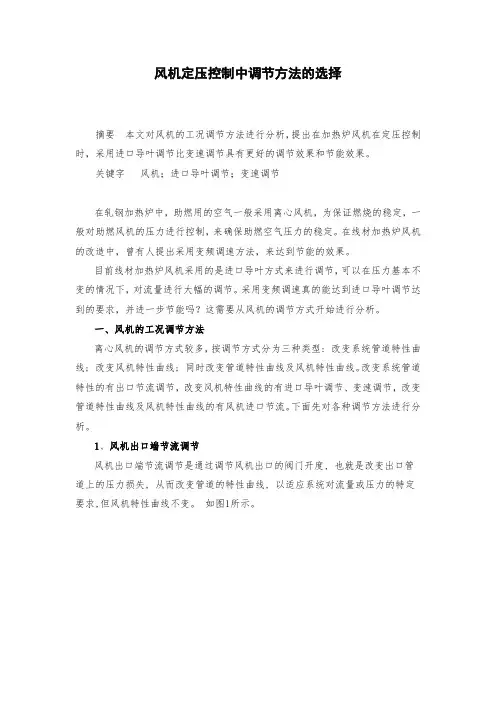

风机定压控制中调节方法的选择
摘要 本文对风机的工况调节方法进行分析，提出在加热炉风机在定压控制时，采用进口导叶调节比变速调节具有更好的调节效果和节能效果。
关键字 风机；进口导叶调节；变速调节
在轧钢加热炉中，助燃用的空气一般采用离心风机，为保证燃烧的稳定，一般对助燃风机的压力进行控制，来确保助燃空气压力的稳定。在线材加热炉风机的改造中，曾有人提出采用变频调速方法，来达到节能的效果。
目前线材加热炉风机采用的是进口导叶方式来进行调节，可以在压力基本不变的情况下，对流量进行大幅的调节。采用变频调速真的能达到进口导叶调节达到的要求，并进一步节能吗？这需要从风机的调节方式开始进行分析。
一、风机的工况调节方法
离心风机的调节方式较多，按调节方式分为三种类型: 改变系统管道特性曲线; 改变风机特性曲线; 同时改变管道特性曲线及风机特性曲线。改变系统管道特性的有出口节流调节，改变风机特性曲线的有进口导叶调节、变速调节，改变管道特性曲线及风机特性曲线的有风机进口节流。下面先对各种调节方法进行分析。
1、风机出口端节流调节
风机出口端节流调节是通过调节风机出口的阀门开度, 也就是改变出口管道上的压力损失, 从而改变管道的特性曲线, 以适应系统对流量或压力的特定要求,但风机特性曲线不变。 如图1所示。
图1 风机出口节流特性曲线
曲线A 为风机特性曲线, 当阀门全开时, 管道特性曲线为曲线I, 其工况点为点M1。当流量要求减少时，出口阀门关小，这时，阀门的阻力增加，管道特性曲线变为II，此时风机的工况点就移动到M2。从图中可以看出，阀门关小后, 风机产生的压力虽然增加了, 但是有一部分是消耗在克服阀门所增加的阻力上。其减小风量附加的节流损失为hw=H2-H3。其中H3表示按管道特性曲线I,风量为Q2时管的阻损。相应风机多消耗的附加节流损失功率为: N=hwQ2。
这种调节方式人为地增加了管道阻力, 浪费了能量。所以出口端节流调节方式只适用于一些小功率的风机、简单的管道系统中。
风机常用计算公式
风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：
按作用原理分类
透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类
离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)
通风机—排气压力低于112700Pa；
鼓风机—排气压力在112700Pa~343000Pa之间；
压缩机—排气压力高于343000Pa以上；
通风机高低压相应分类如下(在标准状态下)
低压离心通风机：全压P≤1000Pa
中压离心通风机：全压P=1000~5000Pa
高压离心通风机：全压P=5000~30000Pa
低压轴流通风机：全压P≤500Pa
高压轴流通风机：全压P=500~5000Pa
一般通风机全称表示方法
型式和品种组成表示方法
压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
