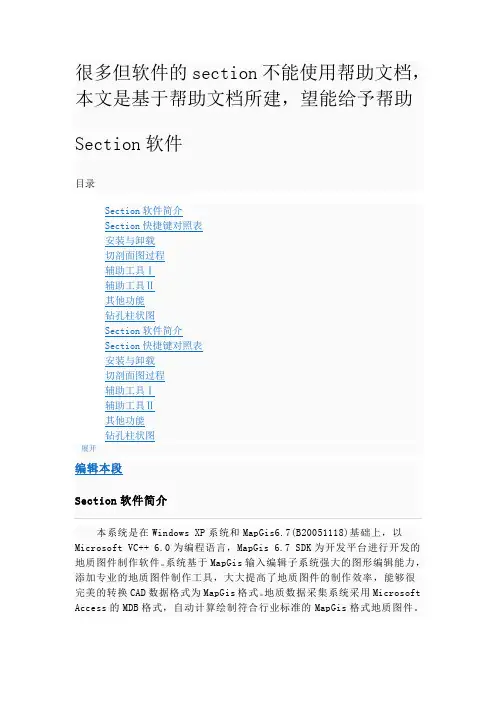

1 现Section 版本具有的主要功能模块：
1、绘制剖面图功能；
2、绘制柱状图功能；
3、辅助工具Ⅰ和辅助工具Ⅱ（角度花纹填充、CAD 与MapGis 文件互转）；
4、其他功能（暂时未归类功能）。
在编辑视图中，如果状态为准备状态，按住Ctrl 右击，将弹出常用图元编辑快捷菜单；按住Shift 右击，将弹出常用扩展功能快捷菜单。
图元：图面上表示空间实体信息特征的基本单位，MapGis 中的可视信息均以图形符号形式保存，所有这些就是图元；根据空间方式分为点线面三种类型。
图形要素：空间信息中各种实体类型，有代表各类实体的若干图元成。数据实体（如钻孔点）变现为几个参数相同的点，或线，或面。
图层：同一类图形要素或性质相近的一组图形要素的空间数据，以及用于描述这些图形要素特征的属性数据组成的集合构成一个图层。（如钻孔点或者河流线，可以合成一个文件）数据实体表现为一个点（线面）文件。
点图元：呈点状的图形文件，在MapGis 中有注释、子图、圆、弧、图像、版面等6 种类型；
框选：先左键点击某处再按住鼠标左键从左至右以矩形对角线方向拖动，释放左键（实线框）这就是框选操作过程；在框选操作后矩形范围内的图元才被选择。
叉选：先左键点击某处再按住鼠标左键从右至左以矩形对角线方向拖动，释放左键（虚线框）这就是叉选操作过程；在叉选操作后凡与矩形虚线相交的图元均被选择。
点选：按住鼠标左键点击某图元。 右击：点击鼠标右键。单击：点击鼠标左键一次。
滚动：软件支持滚轮鼠标，滚轮外滚为放大图形，内滚为缩小图形。
飞点飞线：是指由于鼠标操作不当在正常图形外无限远的地方产生了点或短线，或其它格式数据转换成MapGis 格式（两者数据记录格式差异）时可能产生飞点飞线。
当前文件：是指在编辑状态中的MapGis 文件，你正在进行编辑操作的文件。
母线与子线：在靠近线等功能时，母（线）是指被靠近的线而子（线）是指靠近的线。
此概念类似于职员（子）向领导（母）靠拢。
柱状图
安装设置：↑
1、 双击section.exe 后出现 “无法启动此程序，因计算机丢失basroot.dll„„”的提示，程序不能使用？
答：没有在MapGis 环境下缺少基本组件和动态链接库，运行程序会出现此提示，参考安装的第1 种方法解决。
2 2、 为什么双击MapGis 文件不能（或者会）直接调用Section 打开，感觉有点不习惯？
答：MapGis 文件关联Section 程序后，双击即可调用Section 打开。反之则不能调用Section 打开。关联程序请在Section 默认初始打开状态下的设置菜单设置。
3、 怎么在文件菜单下看不到“新建文件”呢？
答：软件处于初始打开状态时才有这个菜单项目。这个问题和设置文件关联菜单相同，在你能看到文件自动关联的时候即能显示这个菜单。
4、为什么有些菜单，比如柱状图、导出系统库等等都找不到呢？
答：Section’采用的是双视图结构（即工程视图和单文件视图结构），工程视图模式是需要先打开工程才可以绘制图元操作，而单文件视图模式是先绘制图元再保存。对于某些图元操作，为了划分图层，防止图元的混合、覆盖，故使用单文件视图模式更佳。新建工程、打开工程为工程视图，打开单文件或者新建文件则是单文件视图。Section 的两种视图模式的菜单有一些区别，因此，如果碰到找不到所需的菜单时请切换视图模式。
辅助功能：↑
1、MapGis 数据转入Excel 后表格内容为空白什么原因？
答：可能原因是转的时候没有正常关闭com 接口，可以关闭Section，重新打开Section再试试，或者打开任务管理器，关闭所有Excel 进程。
2、Excel 单元格数据转入MapGis 中的单元格实际宽度和高度的换算公式？
答：MapGis 单元格的宽度=（127.0÷60.0）×（Excel 单元格宽度）+（127.0÷96.0）；
MapGis 单元格的高度=（127.0÷360.0）×（Excel 单元格高度）；
3、为什么使用“插入图签”功能，点击后没有反应（无法插入图签）？
答：可能你在设置中使用了其他图签（即用户自定义图签），而且用户第一次使用又没有创建自定义图签[文件名为TQLine.sec.sec 和TQPnt.sec]，是空值所以就看不见。
4、能否实现像CAD 中那样启用捕捉，实行高精度的捕捉？
答：由于MapGis（MapCAD）本身的限制，在MapCAD 上不可能实现完全像CAD 那样精确捕捉。
5、使用超级拷贝粘贴或者转换比例尺后，为什么图元参数相同但看上去大小不同？
答：此为工程地图参数不统一导致的。即你拷贝的图形比例尺与当前图的比例尺不一样（两者的地图参数不统一，导致显示不一致），需要重新统一设置地图参数。属于MapGis基础简略步骤：在左控制栏的工程列表处，右击选 “修改地图参数”——选择“选取全部文件”、勾选“以已有参数类型为基础、对工程预先也修改”，再点击“进行设置按钮”—设置坐标系，接着单位及比例尺“水
3 平垂直—相同”、“参数比例—1:1”，最后返回保存所有文件及工程。
柱状图：↑
1、出现“创建Access 服务失败”的提示是怎么回事？
答：你没有安装Access 数据库软件或者是精简版的不能用。请在安装office 的时候一定要选中套件中的Access 组件。
2、首次打开数据库时提示“由于未被数字签名，安全限制访问该文件”的提示，无法打开数据库文件？
答：这是由于数据库软件默认设置的宏安全等级为最高，设置为中即可使用。直接确定，执行菜单“工具\宏\安全性”，安全级别改为中级。
文件菜单
有以下几个操作菜单：（Section 默认初始打开状态）
1、执行菜单“文件\新建文件”。Section 新建一个混合型（包含点线区）新文件，很多菜单（功能）需要新建文件才能使用。【在找不到此菜单时，请点击工具栏上的第二个按钮】
2、执行菜单“文件\新建工程”。Section 新建一个工程索引文件。【最顶行的工具栏上的第一个按钮】
3、执行菜单“文件\打开„”。可以打开单文件或者工程文件，或者所有文件（所有文件至于能否成功打开需要MapGis 支持）。【最顶行的工具栏上的第三个按钮】
4、执行菜单“文件\保存剖面”。只有在新建文件后才会有这个菜单显示，执行后会弹出保存工程对话框。
5、执行菜单“文件\关闭”。只有在打开工程文件或者单文件后才会有这个菜单显示，执行后关闭当前文档。
6、执行菜单“文件\保存”。只有在打开工程文件或者单文件后才会有这个菜单显示，执行后保存当前活动或编辑文档。【最顶行的工具栏上的第四个按钮，为同时保存工程文件和编辑过的文件；后面3 个保存按钮为打开单文件时菜可用】
7、执行菜单“文件\打印机设置”。打开打印机设置对话框，若还没有虚拟打印机会提示添加打印机。
8、最近打开文档记录。
设置菜单有如下操作项目：（未特别说明时指打开文件后的状态）：
用户定制菜单：（功能未完）。
设置比例尺：如果你的图是标准图框生成的或者经过标准图框校正的，设置比例尺后，在状态栏会即时显示鼠标所指处的坐标值(与GPS 相同)。最右下角的比例尺按钮同效！
工具参数设置：包含Section 程序的系统参数设置，柱状图和剖面图3 项，为打开软件时的初始设置。
系统参数设置：打开原MapGis 系统参数设置对话框，设置MapGis 选择信
4 息。
打开工具盒：打开原MapGis 内置的工具盒，快捷键T，顶部工具栏第20 个按钮。
【扩张工具盒：为Section 开发的工具盒，快捷键E，顶部工具栏第19 个按钮】
修改目录环境：修改工作目录，系统库等等，同MapGis 环境设置。还可以在软件左侧控制栏的右键中设置。
设置系统参数：打开原MapGis 的设置系统参数设置对话框。
工作区信息：查看当前编辑状态MapGis 文件的工作区（点线区）信息（如图元数、地图参数）。
文件关联：建立Section 与MapGis 文件的关联，每次默认使用Section 打开文件，反之取消。（需要在打开软件的初始状态下）
编辑地图参数：(功能未完)暂为设置比例尺。
选择背景颜色：设置Section 当前窗口的背景颜色。只对设置的当前窗口有效，关闭后或新打开时恢复软件的默认颜色（想固定背景色，请参见 背景颜色号）。
选择光标颜色：设置Section 当前窗口的鼠标十字光标的颜色（实际颜色要在黑色背景下看）。此设置只对设置的当前窗口工程（文件）有效，后续打开的窗口恢复默认颜色。
连接数据源：连接钻孔柱状图的数据库。（需要在打开软件的初始状态下）
加载背景图：加载打开Section 初始状态时的背景图片，只支持BMP 格式；新建文件/工程时不显示。（需要在打开软件的初始状态下）这些设置为打开软件时的初始设置。
操作步骤：
执行菜单“设置-参数设置”。（图略）保存此设置后，Section 目录下会生成Section.ini配置文件。
1、 系统初始设置
控制栏位置：默认为左侧，去掉复选框的勾，下次打开软件控制栏即为右侧。
提示：控制栏位置可以放于任何位置，只要按住控制栏顶部拖动即可。
控制栏宽：默认打开时控制栏的宽度。单位为像素点(Pixel)。
符号编辑框可见：控制在原点位置（0,0）处显示的绿色小方框。设置在新建文件时生效。
初始状态为选择：勾选此项后，软件的最原始状态为选择图元状态，而非处于准备状态（状态栏最左边显示当前状态）；鼠标十字正中心有一个小方框。另外鼠标右键功能也发生变化-右击即弹出菜单。
背景颜色号：打开软件时的背景颜色，此为所有窗口的背景颜色。
显示图签位置：设置在插入图签的时候，图签位于鼠标十字的四个方位处。
2、 柱状图初始设置
