当前位置：文档之家 › 防水卷材试题

防水卷材试题

  • 格式：docx
  • 大小：12.80 KB
  • 文档页数：5

防水材料考试题

一、填空题10题

1. 目前工程中常用的中、高档防水卷材包括：石油沥青纸胎油毡、油纸、聚氯乙烯防水卷材、橡胶三元乙丙防水卷材、

、塑性体改性沥青防水卷材APP..

答案: 弹性体改性沥青防水卷材SBS

2.防水嵌接缝材料;按材料组成分类可分为 和

两大类..

答案:沥青嵌缝油膏和塑料嵌缝油膏

3.防水卷材试样制备：将取样的一卷卷材切除距外层卷头 mm后;顺纵向截取长度

为 mm的全幅卷材两块;一块作物理性能检测试件用;另一块备用..

答案:2500 500

4. 防水卷材拉力机测量范围 ；夹具夹持宽不小于 ；

答案:0～1000N 50mm

5. 防水卷材检测温度为 ℃..拉力机在无负荷情况下;空夹具自动下降速度为 mm/min..

答案: 25±2 40～50

6. SBS防水卷材拉力试验的试样需几个 答案:纵横各5个

7. 沥青材料按品种分为 两大类

答案: 石油沥青和焦油沥青

8. 石油沥青前几项性质;主要是 三个指标;是决定石油沥青 的主要技术指标..

答案: 针入度、 延伸度、软化点 标号牌号

9. 指沥青加热后;产生易燃气体;与空气混合即发生闪火现象..开始出现闪火现象的温度 ..它是控制施工现场温度的指标..

答案:闪点 叫闪火点

10. 甘油滑石粉隔离剂甘油 份、滑石粉 份;以质量计

答案:2 1

二、判断题6题

1、软化点：软化点是表示沥青受热软化的温度..√

2、 延伸率它是呈半固体或固体的石油沥青的主要性质..延伸率大小表示石油沥青塑性的好坏√

3、 石油沥青针入度仪;标准针与连接针的连杆的合重为35g ×

4、水性沥青基防水涂料不透水性试验时;施加水压至0.3MPa;恒压30min;随时观察是否渗水..×

5、聚氨酯防水涂料低温弯折性试验;若有一个试片有裂纹;断裂现象;按不合格评定.. √ 6、大气稳定性是指沥青受大气作用不具备的抵制逐渐老化发脆的性能..其中大三、选择题6题

1. 石油沥青针入度仪;标准针与连接针的连杆的合重为

A.50g B.25g C.35g D.40g 答案:A

2.沥青软化点测定仪的中承板与下板之间距离借支承套固定;保持 mm

A、23.2±0.1 B、25.4±0.1 C、23.2±0.2 D、25.4±0.2

答案: B

3. 针入度是粘稠石油沥青 的主要指标;是划分沥青牌号的主要依据之一

A.耐热性 B.稠度 C.塑性 D.延性 答案: B

4. 建筑防水涂料试验室标准试验条件为： 温度 C ;相对湿度 45％～70％ ..

A 、20±5 ℃ B、20±2℃ C、23±5℃ D、23±2℃

5. 防水涂料在试件制备过程中;成膜后应在标准条件下养护 B 小时..

A 、72 B、168 C、24 D、96

6.厚度为4mm 的弹性体改型沥青防水卷材柔度试验选用半径为B毫米的柔度弯曲器..

A 、15 B、25 C、20 D、10

四、简答题

1.什么是针入度

答案: 是在一定的温度及时间内在一定的荷重下;标准针垂直穿入试样的深度;单位为1/10mm..标准针、针的连杆与附加砝码的合重为100±0.1g;温度为25℃;时间为5s..

2.简述聚氨酯防水涂料涂膜表干时间的检验步骤

答案: 1在标准条件下;按产品的配合比混合甲、乙组分;在不混入气泡的条件下;充分搅拌5min;即涂于玻璃板上制备涂膜;涂料用量8±1g;记录涂刷结束时间..

2在标准规定的涂膜表干时间内;在距膜面边缘不小于10mm的范围内;以手指轻触涂膜表面;观察有无涂料粘在手上的现象..

3.简述防水卷材不透水性检测步骤

答案: 1将三块试件分别置于三个透水盘试座上;涂盖材料薄弱的一面接触水面;密封圈应固定在试座槽内;试件上盖上金属压盖;然后通过夹紧螺拴将试件压紧在试座上..如产生压力影响结果;可向水箱泄水;达到减压目的..

2打开试座进入阀;通过水缸向装好的试件的透水盘底座继续充水;当压力表达到指定压力时;停止加压;关闭进水阀和油泵;同时开动定时钟;随时观察试件是否有渗水现象;记录渗水时间..

3当达到规定时间即可卸压;检查试件有无渗漏现象..

4.简述沥青针入度试样制备过程

答案:将预先除去水分的试样在砂浴上加热熔化;加热温度不得高于估计软化点100℃;充分搅拌后;过滤并搅拌至气泡完全消除为止;将试样注入盛样皿内;其深度不少于30mm..放置于15℃～30℃的空气中冷却1h;冷却时须注意不使灰尘落入..然后将盛样皿浸入25±0.5℃的水浴中;恒温45min;浴中水面应高于试样表面25mm以上..

五、计算

合集下载

防水卷材汇总表

防水卷材汇总表

苏 TJ2.4.4序号材料品种、规格生产厂家进场数量复试报告编号报告日期复试结果主要使用部位及有关说明1PPC防水卷材宁波华高科防水技术有限公司500m2E048329114000902014.3.13符合要求卫生间局部2JS聚合物水泥防水涂料深圳市卓宝科技股份有限公司10吨E048329314000592014.3.20符合要求卫生间墙面3300*300㎜炻瓷施釉地砖信益陶瓷（中国）有限公司10000㎡E048327214000712014.3.3符合要求室内地面4300*450㎜内墙砖信益陶瓷（中国）有限公司10000㎡E048327214000702014.3.3符合要求室内墙面5300*600㎜内墙砖信益陶瓷（中国）有限公司10000㎡E048327214000692014.3.3符合要求室内墙面6陶瓷粘结剂太仓市城厢镇同鑫建材厂5吨BW-14-8002014.4.28符合要求墙砖铺贴7内墙乳胶漆立邦涂料（中国）有限公司500桶E048328114001042014.3.6符合要求室内墙顶面

卜建锋质量员：朱磊 监理工程师：防水、保温材料及其它建筑材料复验报告汇总表工程名称：星港街路东公共设施土建装饰工程

技术负责人：朱红卫江苏省建设工程质量监督总站监制

防水工试卷及答案

防水工试卷及答案

防水工试卷及答案

卷面总分：60分答题时间：90分钟试卷题量：30题

一、判断题 （共30题，共60分）

题目1：

在屋面保温层与结构层之间应设一道隔气层，以阻止水蒸气进入破坏保温层

正确答案：正确

题目2：

屋面得变形缝处不论采用哪一种防水做法,其泛水高度必须大于15mm

正确答案：错误

题目3：

砖得吸湿性强,所以砖墙不需设防潮层

正确答案：错误

题目4：

屋面找坡可进行结构找坡，也可用保温层找坡

正确答案：正确

题目5： 窗台得坡面必须坡向室外,在窗台下皮抹出滴水槽或鹰嘴，以防止尿墙

正确答案：正确

题目6：

防水工程就是建筑工程得重要组成部分

正确答案：正确

题目7：

一般来说,基础应埋在地下水位以下，冰冻线以上

正确答案：错误

题目8：

在基础墙室外地坪处设置地圈梁,地圈梁可代替墙身防潮层

正确答案：错误

题目9：

石油沥青较焦油沥青得韧性好，温度敏感性小

正确答案：正确

题目10：

沥青得温度稳定性差，易热淌、冷脆

正确答案：正确 题目11：

石油沥青卷材储存温度不得超过40℃，煤油沥青卷材储存温度不超过45℃

正确答案：错误

题目12：

在15～1８℃时，60号石油沥青用铁锤击时,不会碎裂而只就是变形

正确答案：正确

题目13：

运输或贮存卷材时,必须立放,其高度不得超过二层，不得倾斜或横压放置

正确答案：正确

题目14：

加入填充料后得沥青胶结材料称为沥青玛脂

正确答案：正确

题目15：

沥青玛脂得标号以其耐热度得大小来表示

正确答案：正确

题目16： 快挥发性冷底子油一般涂刷在终凝前得水泥砂浆基层上，慢挥发得冷底子油一般涂刷在已硬化干燥得水泥砂浆基层上

正确答案：错误

题目17：

敲碎石油沥青，检查断口处，色泽暗淡得质好,黑色而发亮得质差

正确答案：错误

题目18：

煤油沥青易溶于煤油或汽油中，呈棕黑色

正确答案：错误

题目19：

每卷卷材中允许有一处接头，但较小得一段不小于题目2：5m

SBS防水卷材与自粘防水卷材的比较

SBS防水卷材与自粘防水卷材的比较

SBS防水卷材与自粘防水卷材的比较

AU3自粘系列防水卷材中的高分子聚合物与水泥水化物形成互穿网络结构，牢固粘结，形成“一体化”的防水系统，有效避免了窜水、起壳、空鼓等问题，即使卷材局部遭受破坏，也会将水限定在很小的范围内，提高了防水层的可靠性。

SBS防水卷材与基层粘结属暂时性“宏观满粘”，经过冷热循环，卷材收缩就会导致粘结不牢，剪切强度、剥离强度，大幅度降低。沥青基材料热熔后与水泥类基层粘结，非同质材料，易起壳、空鼓。在地下室地板与后续结构层不粘结。一旦卷材破损，极易“窜水”，不易检修。更严重者会导致防水层整体失效，特别是用于地下室的风险更大。

AU3自粘系列防水卷材的施工方法灵活简便，新工人略加培训即可进行防水施工。施工基面潮湿或未找平，均可施工，卷材与水泥浆直接粘贴，无需做底涂处理，可大量节省工期，雨季时优势更大。

明火热熔粘结，对施工人员技术要求高，容易因为热熔不够导致搭接不牢或热熔过高而烧穿、烧焦卷材，同时会影响防水层的实际厚度。SBS防水卷材采用热熔施工时基层干燥度要求高（一般基层含水率要求≤9%）。施工受天气影响较大。基层通常需要专门的找平层。

AU3自粘系列防水卷材能紧随水泥砂浆铺贴，有效防止水泥浆中的水分过快蒸发，保证了水泥浆的充分养护。防水层与后续浇筑的混凝土粘为一体，长期浸泡下依然密不可分，水泥浆的强度、密实度、抗裂性能得到了提高，真正形成了刚柔结合。

防水层的搭接和粘结不耐地下水长期浸泡，有效寿命短。

不具有蠕动变性，基层抗裂性能相对较差。

AU3自粘系列防水卷材在采用预铺反粘工艺时，可省去细石混凝土保护层；采用湿铺法时，可省去水泥浆找平层。同时，由于卷材与水泥浆牢粘结合，即使出现渗漏，渗漏点与卷材破坏点一致，易检修，降低了维护成本。

SBS防水卷材一旦“窜水”发 生，渗漏点与卷材破坏点不一致，很难找到破损点，不易检修，维护成本高。

AU3自粘系列防水卷材在施工无需动用明火，安全、不污染环境、节约能源、同时给人们带来生活的享受。

防水卷材

防水卷材

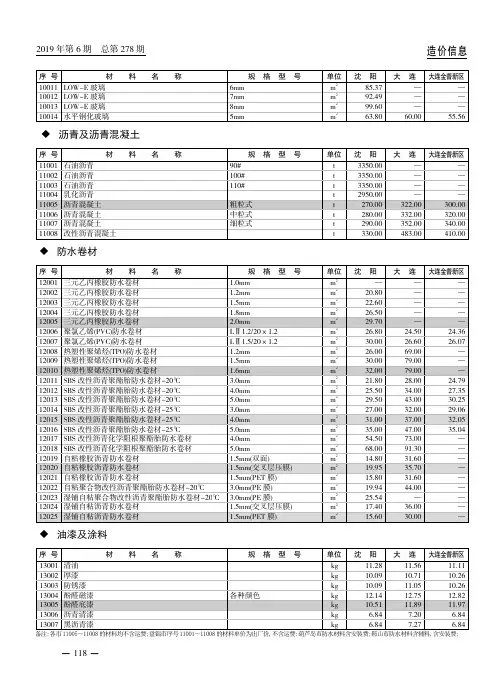

2019年第6期 总第278期 造价信息

— 118 — 序 号 材 料 名 称 规 格 型 号 单位 沈 阳 大 连 大连金普新区

10011 LOW-E玻璃 6mm m2 85.37 — —

10012 LOW-E玻璃 7mm m2 92.49 — —

10013 LOW-E玻璃 8mm m2 99.60 — —

10014 水平钢化玻璃 5mm m2 63.80 60.00 55.56

u 沥青及沥青混凝土 序 号 材 料 名 称 规 格 型 号 单位 沈 阳 大 连 大连金普新区

11001 石油沥青 90# t 3350.00 — —

11002 石油沥青 100# t 3350.00 — —

11003 石油沥青 110# t 3350.00 — —

11004 乳化沥青 t 2950.00 — —

11005 沥青混凝土 粗粒式 t 270.00 322.00 300.00

11006 沥青混凝土 中粒式 t 280.00 332.00 320.00

11007 沥青混凝土 细粒式 t 290.00 352.00 340.00

11008 改性沥青混凝土 t 330.00 483.00 410.00

u 防水卷材 序 号 材 料 名 称 规 格 型 号 单位 沈 阳 大 连 大连金普新区

12001 三元乙丙橡胶防水卷材 1.0mm m2 — — —

12002 三元乙丙橡胶防水卷材 1.2mm m2 20.80 — —

12003 三元乙丙橡胶防水卷材 1.5mm m2 22.60 — —

12004 三元乙丙橡胶防水卷材 1.8mm m2 26.50 — —

12005 三元乙丙橡胶防水卷材 2.0mm m2 29.70 — —

12006 聚氯乙烯(PVC)防水卷材 LⅡ1.2/20×1.2 m2 26.80 24.50 24.36

12007 聚氯乙烯(PVC)防水卷材 LⅡ1.5/20×1.2 m2 30.00 26.60 26.07
