tl494开关电源工作原理

TL494是什么芯片？TL494工作原理及典型电路，十分钟带你快速搞懂TL494

今天讲的是TL494，主要分为以下几个方面：

1. TL494是什么？

2. TL494引脚图

3. TL494主要特征

4. TL494内部结构

5. TL494工作原理

6. TL494典型电路

7. 总结

1. TL494是什么？

TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494器件集成了在单个芯片上构建脉冲宽度调制(PWM)控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地为特定应用定制电源控制电路。

图 1 TL494 PWM控制芯片

2. TL494引脚图

图 2 TL494引脚图

1脚/同相输入：误差放大器1同相输入端。

2脚/反相输入：误差放大器1反相输入端。

3脚/补偿/PWM比较输入：接RC网络，以提高稳定性。

4脚/死区时间控制：输入0-4VDC电压，控制占空比在0-45%之间变化。同时该因脚也可以作为软启动端，使脉宽在启动时逐步上升到预定值。

5脚/CT：振荡器外接定时电阻。 6脚/RT：振荡器外接定时电容。振荡频率：f=1/RTCT。

7脚/GND：电源地。

8脚/C1：输出1集电极。

9脚/E1：输出1发射极。

10脚/E2：输出2发射极。

11脚/C2：输出2集电极。

12脚/Vcc：芯片电源正。7-40VDC。

13脚/输出控制：输出方式控制，该脚接地时，两个输出同步，用于驱动单端电路。接高电平时，两个输出管交替导通，可以用于驱动桥式、推挽式电路的两个开关管。

14脚/VREF：5VDC电压基准输出。

15脚/反相输入：误差放大器2反相输入端。

16脚/同相输入：误差放大器2同相输入端。

3. TL494主要特征

（1）具有两个完整的脉宽调制控制电路，是PWM芯片；

（2）两个误差放大器。一个用于反馈控制，一个定义为过流保护等保护控制；

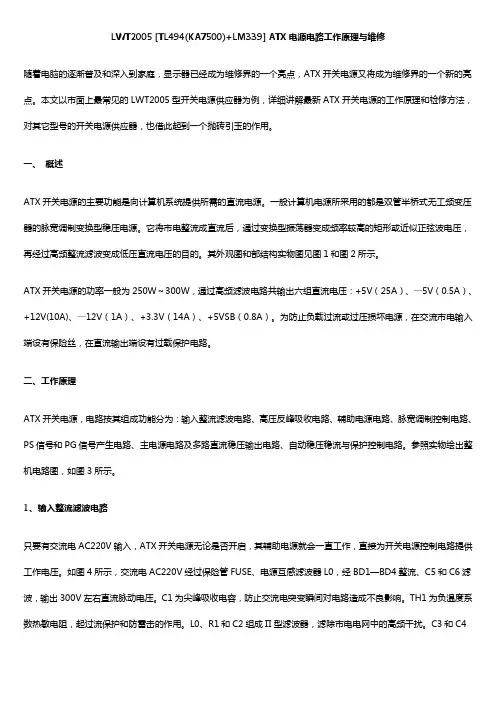

LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修

随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、 概述

ATX开关电源的主要功能是向计算机系统提供所需的直流电源。一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。其外观图和部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理

ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路

只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

TL494工作原理与应用技巧

TL494是一种非常常用的PWM控制芯片，广泛应用于开关电源、逆变器、电机驱动等领域。它采用了BJT双三极管结构，内部集成了错误电压放大器、错误放大器、误差放大器、PWM比较器、锁相环等功能模块，以实现高精度的PWM控制。

1.输入电压比较：TL494根据输入电压和参考电压之间的差异来判断要调整输出电压。

2.错误放大和对比：TL494使用内部的错误放大器和PWM比较器，将输入电压的误差放大并与三角波进行比较，在每个周期中生成PWM信号。

3.输出调整：通过比较器的输出，可以调整输出电压的占空比，从而控制输出电压的稳定性和转换效率。

4.供电加锁：TL494还集成了一个与内部时钟相位锁相的锁相环，使得它的工作频率可以稳定在理想频率附近。

1.错误电压放大电路设计：为了提高系统的稳定性和精度，可以在TL494的输入引脚接入一个放大器，将输出误差放大，从而使得TL494对输入电压的变化更为敏感。

2.保护电路设计：由于TL494一般被应用于高功率电路中，所以必须考虑到电路的保护。可以通过增加过流保护、过温保护、过压保护等电路来保护TL494和其它电路免受损坏。

3.输出滤波电路设计：TL494输出的PWM信号是方波，需要经过滤波才能得到稳定的电压输出，因此需要设计合适的滤波电路来滤除高频噪音，并保持输出电压的稳定性。 4.模拟输入设计：除了PWM输出之外，TL494还可以通过DAC接口实现模拟输出。如果需要控制模拟输出电压，可以将一个DAC芯片与TL494连接，通过编程控制DAC输出，从而实现模拟电压的调整。

5.多级电源设计：在一些应用中，可能需要多个电源来供电不同的部件，可以通过设置TL494的多个反馈输入和输出，来实现多级转换电源。

总结：

TL494是一种功能强大的PWM控制芯片，其工作原理简单且稳定，应用范围广泛。在使用TL494时，可以根据具体应用需求进行设计优化，将其作为整个电源系统的控制核心。同时，一些技巧如错误电压放大、保护电路设计、滤波电路设计等，也能提升系统的稳定性和可靠性。

TL494电动车充电器原理与维修

电动自行车充电器多采用开关 电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。现以佳腾牌 充电器为例，介绍其原理和故障检修方法。

一、电路原理

根据实物测绘的佳腾牌充电器电路原理如图1所示。整机可分为PWM产生和推动电路、功 率开关变换电路、充电状态指示电路和交流输入电路四个部分。

图表 1

1.PWM产生和推动电路

PWM产生电路由IC1TL494和外围元件构成。TL494是PWM开关电源集成电路。引脚功能和内 部框图如图2所示。

IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC， 按图中数值为50KHz。第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。第13脚为输出方式控制端 ，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。第4脚为死区电压控制端，该脚电压决定死区时间。电位升高 ，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。凡输出端采用全桥或半桥式的开关电路，都要 正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。图中该脚电位由基准电压经R24和R20分压取得，实测电压为0.46V。第1 、2脚和第16、15脚是IC1内部的两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。+44V充电电压经R28、R27和R26分 压反馈至第1脚。C15是软启动电容。第2脚电位由基准电压经R23和R3分压取得，实测为3.2V。第1脚电压越高，输出脉宽越窄，充电电压越低； 反之脉宽增宽，充电电压升高。从而实现+44V充电电压的目的。Ra是充电电压调试电阻，Ra和R26并联值越小，充电电压越高。R29是脚充电电 流取样电阻，由该电阻上取得的电压变化，经R13送入IC1的第15脚。充电电流越大，第15脚电位越低。当第15脚电位低于第16脚（接地）电位 时，IC输出端将被封闭，从而实现过流保护。Rb是过流保护调试电阻，本机予设为1.8A。
