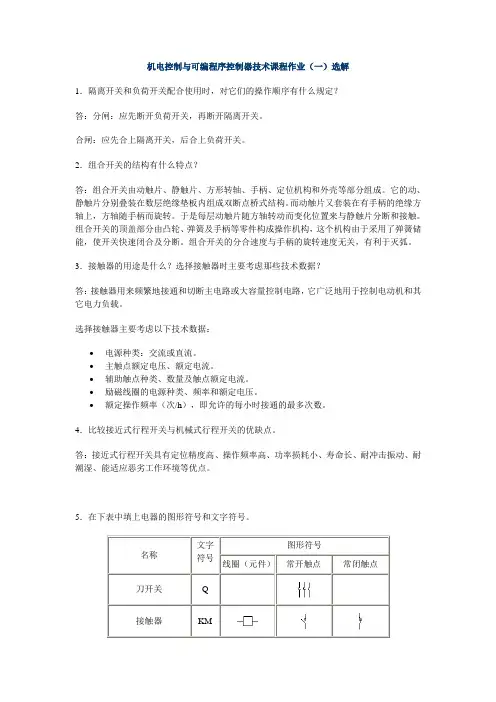

机电控制与可编程序控制器技术课程作业（一）选解
1．隔离开关和负荷开关配合使用时，对它们的操作顺序有什么规定？
答：分闸：应先断开负荷开关，再断开隔离开关。
合闸：应先合上隔离开关，后合上负荷开关。
2．组合开关的结构有什么特点？
答：组合开关由动触片、静触片、方形转轴、手柄、定位机构和外壳等部分组成。它的动、静触片分别叠装在数层绝缘垫板内组成双断点桥式结构。而动触片又套装在有手柄的绝缘方轴上，方轴随手柄而旋转。于是每层动触片随方轴转动而变化位置来与静触片分断和接触。组合开关的顶盖部分由凸轮、弹簧及手柄等零件构成操作机构，这个机构由于采用了弹簧储能，使开关快速闭合及分断。组合开关的分合速度与手柄的旋转速度无关，有利于灭弧。
3．接触器的用途是什么？选择接触器时主要考虑那些技术数据？
答：接触器用来频繁地接通和切断主电路或大容量控制电路，它广泛地用于控制电动机和其它电力负载。
选择接触器主要考虑以下技术数据：
电源种类：交流或直流。
主触点额定电压、额定电流。
辅助触点种类、数量及触点额定电流。
励磁线圈的电源种类、频率和额定电压。
额定操作频率（次/h），即允许的每小时接通的最多次数。
4．比较接近式行程开关与机械式行程开关的优缺点。
答：接近式行程开关具有定位精度高、操作频率高、功率损耗小、寿命长、耐冲击振动、耐潮湿、能适应恶劣工作环境等优点。
5．在下表中填上电器的图形符号和文字符号。
名称 文字符号 图形符号
线圈（元件） 常开触点 常闭触点
刀开关 Q
接触器 KM 时间继电器 延时闭合
ST
延时断开
延时闭合和延时断开
空气断路器 QF
按钮 SB
速度继电器 KS
热继电器 FR
熔断器 FU
行程开关 ST
6.自锁环节怎样组成？它起什么作用？并具有什么功能？
答：一般可用起动按钮和接触器的常开触点并联，然后再和接触器的线圈串联可得。当按下起动按钮后，可实现长动，它又具有失压保护功能。
1
常州机电职业技术学院
电机与电气控制技术
实验指导
莫莉萍 赵红顺 主编
2
目 录
第一部分 电机实验 ........................................................................................................................................................... 1
实验一 直流他励电动机起动、反转、制动 ....................................................................................................................... 3
实验二 直流电动机实验 .......................................................................................................................................................... 6
实验三 直流他励电动机的调速 ............................................................................................................................................ 8
实验四 单相变压器的空载试验 .......................................................................................................................................... 10
《电机与电气控制》教案
一、教学目标
1. 知识与技能：
（1）了解电机的基本原理、结构及分类；
（2）掌握电机的主要性能指标及其测试方法；
（3）熟悉电气控制的基本环节及其应用；
（4）学会电机故障诊断与维修方法。
2. 过程与方法：
（1）通过观察、实验，培养学生的动手能力；
（2）运用案例分析，提高学生的解决问题的能力；
（3）开展小组讨论，培养学生的团队合作精神。
3. 情感态度与价值观：
（1）培养学生对电机与电气控制技术的兴趣；
（2）增强学生对电机故障诊断与维修的实际操作能力；
二、教学内容
第一章：电机概述
1.1 电机的基本原理
1.2 电机的分类
1.3 电机的作用与地位
第二章：电机的基本结构与工作原理
2.1 直流电机的基本结构与工作原理
2.2 交流电机的基本结构与工作原理 2.3 步进电机的基本结构与工作原理
第三章：电机的主要性能指标及其测试方法
3.1 电机性能指标概述
3.2 电机的运行特性
3.3 电机性能测试方法
第四章：电气控制基础
4.1 电气控制的基本环节
4.2 电气控制系统的设计原则
4.3 电气控制系统的可靠性分析
第五章：电机控制系统及其应用
5.1 电机控制系统的组成及功能
5.2 电机控制系统的常见故障与诊断
5.3 电机控制系统的应用案例
三、教学重点与难点
1. 教学重点：
（1）电机的基本原理与分类；
（2）电机的基本结构与工作原理；
（3）电机的主要性能指标及其测试方法；
（4）电气控制的基本环节及其应用；
（5）电机控制系统及其应用。
2. 教学难点：
（1）电机的工作原理及性能指标的计算； （2）电气控制系统的的设计与调试；
（3）电机控制系统的故障诊断与维修。
四、教学方法与手段
1. 教学方法：
（1）讲授与实验相结合；
（2）案例分析；
（3）小组讨论；
（4）现场教学。
2. 教学手段：
（1）多媒体课件；
（2）实验设备；
《电机与电气控制技术》第2版--习题解答--第一章--变压器
1 《电机与电气控制技术》第2版
习 题 解 答
第一章 变压器
1-1 在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？
答：在分析变压器运行时，上述正弦量的正方向规定如下：
1）电源电压正方向与其电流正方向采用关联方向，即两者正方向一致；
2）绕组电流正方向与所建立的磁通正方向符合右手螺旋定则；
3）由交变磁通产生的感应电动势，两者的正方向符合右手螺旋定则。
1-2 变压器中的主磁通和漏磁通的性质和作用是什么？
答：变压器一次绕组流过正弦交流电流，产生正弦交流磁通，该磁通绝大部分沿变压器铁心闭合且与一、二次绕组同时交链，这部分磁通为主磁通；而另有很少的一部分磁通只与一次绕组交链，且主要经非磁性材料闭合，不只二次绕组交链的磁通为一次绕组的漏磁通。 1
1 击穿或烧坏。
1-5 一台单相变压器，额定容量为SN=250KV·A，额定电压U1N/U2N=10KV/0.4KV，试求一、二次侧额定电流I1N、I2N。
答：由SN=U1NI1N= U2N I2N
则I1N=SN/U1N=250KV·A/10KV=25A
I2N= SN/ U2N=250KV·A/0.4KV=625A
1-6 有一台三相变压器，SN=100KV·A，U1N/U2N=6KV/0.4KV，Yyn联结，求一、二次绕组的额定电流。
答：由SN=112233NNNNUIUI，而一、二次绕组均为里接，线电流=相电流
则I1N=I1N=1/3100KVA/36KV9.63ANNSU
I2N=I2N=2/3100KVA/30.4KV144.5ANNSU
1-7 有一台三相变压器，SN=500KV·A，U1N/U2N=10.5KV/6.3KV，Yd联结，求一、二次绕组的额定电流。
答：由112233NNNNNSUIUI
