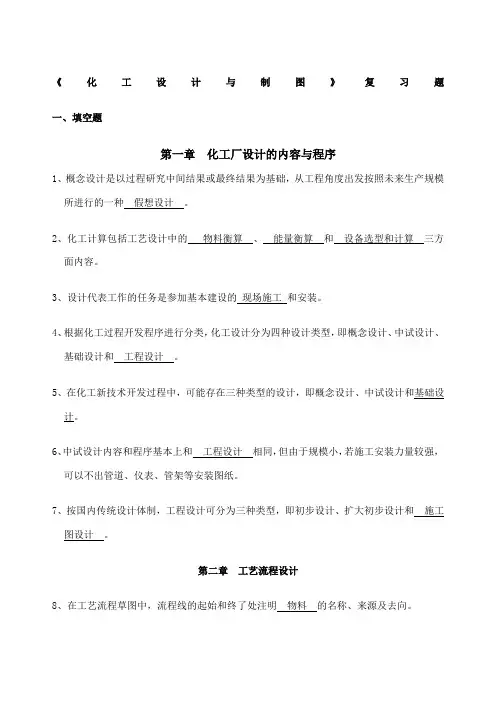

《化工设计与制图》复习题
一、填空题
第一章 化工厂设计的内容与程序
1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所进行的一种 假想设计 。
2、化工计算包括工艺设计中的 物料衡算 、 能量衡算 和 设备选型和计算
三方面内容。
3、设计代表工作的任务是参加基本建设的 现场施工 和安装。
4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、基础设计和 工程设计 。
5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。
6、中试设计内容和程序基本上和 工程设计 相同，但由于规模小，若施工安装力量较强，可以不出管道、仪表、管架等安装图纸。
7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和
施工图设计 。
第二章 工艺流程设计
8、在工艺流程草图中，流程线的起始和终了处注明 物料 的名称、来源及去向。 9、工艺流程草图又称为方案流程图或流程示意图，一般在 生产方法（或工艺路线） 确定后绘制，主要为工艺计算服务，也是 工艺流程图 设计的依据。
10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即 管道号 、管径和管道等级。
11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程 同时设计 、
同时施工 、同时投入使用。
12、在选择生产方法和工艺流程时，应遵循的三原则是 先进性 、 可靠性 和
合理性 。
13、当生产工艺路线(生产方法)选定后，就可以进行 流程设计 。
14、工艺管道及仪表流程图一般采用 A1 图幅横幅绘制，数量不限；流程简单时，可采用A2图幅；图纸不宜 加长 和 加宽 。
15、化工工艺图纸的图线宽度有 粗 、 中 、 细 三种类型，其宽度比例为 4:2:1 。
1数控技术-第1章 概述
一、名词解释 8
1.1.3 数控技术
数字控制是一种自动控制技术，是用数字化信号对机床的运动及其加工过程进行控制的一种方法。
1.1.3 CNC
（Computerized Numerical Control System—CNC）计算机数控系统由装有数控系统程序的专用计算机、输入输出
设备、可编程序控制器（PLC）、存储器、主轴驱动及进给驱动装置等部分组成。
1.1.4 数控机床
数控机床是一个装有程序控制系统的机床，该系统能够逻辑地处理具有使用号码或其他符号编码指令规定的程
序。即数控机床是采用了数控技术的机床或装备了数控装置的机床。
1.3.2闭环系统
这类机床带有检测装置，直接对工作台的位移量进行测量。该系统可以消除包括工作台传动链在内的运动误差，
定位精度高，调节速度快。但调试工作比较困难，制造成本高。适用于精度要求很高的数控机床。
1.3.2 半闭环系统
介于开环和闭环之间的数控系统，检测元件安装在电机轴或丝杠轴上，通过测量角位移间接得到直线位移量。
1.3.5 坐标轴联动
CNC控制的进给伺服轴总数/每一轨迹。每一轨迹同时插补的进给伺服轴控制。
1.4.2 FMS
Flexible Manufacture System 柔性制造系统的简称。
1.4.2 DNC
Direct Numerical Control的简称，也称计算机群控。
二、填空：30 1.1.2 结构复杂、批量小的零件适合用 机床加工。[数控] 1.1.2 指微型计算机化的数字控制装置。[MNC] 1.1.4 数控机床综合应用了 、 、 、 等方面的技术成果。[电子计算机、
自动控制、伺服驱动、精密检测与新型机械结构] 1.1.4 数控机床是一种利用 ，准确地按照事先安排的工艺流程，实现规定加工操作的金属切削机床。
2[数控技术]
1.1.5 NC机床的含义是数控机床，CNC机床的含义是 ，_______的含义是柔性制造系统，_______ 的含
第1章 绪 论
1.1 空气调节技术的发展概况
1.1.1 空气调节技术简史
1901年美国的威利斯.开利（willis H.Carrier）博士在美国建立世界上第一所空调试验研究室。1902年，美国纽约市布鲁克林的一家印刷厂在印刷过程中遇到了困难，由于温度和湿度不恒定，裁剪纸张和调色的工作都受到了影响，画面模糊。1902年7月17日开利博士为他们设计了世界公认的第一套科学空调系统。由于开利博士发明的这套科学空调系统实现了对空气湿度的控制，空调行业将这项发明视为空调业诞生的标志。开利博士是这样定义的：一套科学的空调系统必须具备四项功能，即控制温度、控制湿度、控制空气循环与通风和净化空气。空调的发明已经列入20世纪全球十大发明之一，它首次向世界证明了人类对环境温度、湿度、通风和空气品质的控制能力。空调系统在接下来的一个多世纪里，使整个世界都随之冷静下来。
开利博士并不满足于自己最初发明的空调系统，他确信应该有更好的除湿方法。1902年的秋天，开利在匹兹堡车站等候火车，浓雾笼罩着车站。此时，他的脑中灵光乍现——如果依据雾形成的原理设计一种装置，就可以任意控制空气的温度！1906年，开利博士获得了“空气处理装置”的专利权。这是世界上第一台喷淋式空气洗涤器（Spray Type Air Washer）即喷水室，可以加湿或干燥空气。这一浓雾中获得的灵感使他的空调成为完美制作，改善了温湿度控制的效果，使全年性空调系统能够满意地应用于200种以上不同类型的工厂。
1911年12月，开利博士得出了空气干球、湿球和露点温度间的关系，以及空气显热、潜热和比焓值间关系的计算公式，绘制了湿空气焓湿图。他将自己提出的“温湿度基本原理”递交给美国机械工程师协会（American Society of Mechanical Engineer,缩写ASME），得到了工程师们的广泛认可，成为空调行业最基本的理论。这一理论被翻译为多种语言，湿空气焓湿图成为今日所有空调计算之基础，它是空气调节史上的一个重要里程碑。
1

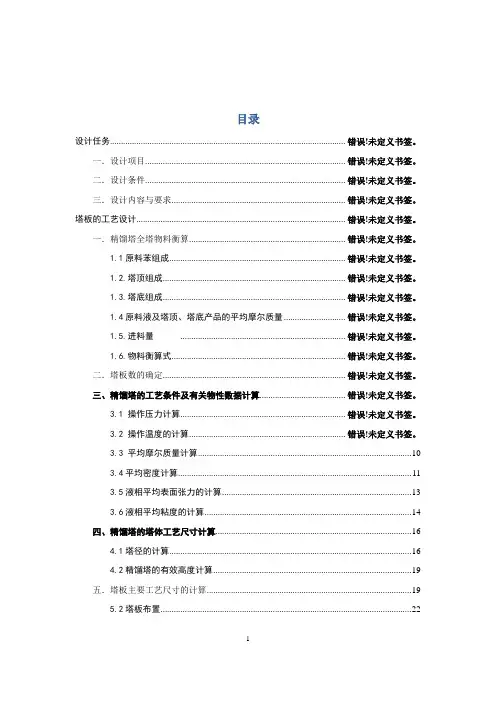

目录
设计任务........................................................................................................... 错误!未定义书签。
一．设计项目 ........................................................................................... 错误!未定义书签。
二．设计条件 ........................................................................................... 错误!未定义书签。
三．设计内容与要求 ............................................................................... 错误!未定义书签。
塔板的工艺设计 ............................................................................................... 错误!未定义书签。
一．精馏塔全塔物料衡算 ....................................................................... 错误!未定义书签。
1.1原料苯组成 ................................................................................ 错误!未定义书签。
1.2.塔顶组成 ................................................................................... 错误!未定义书签。
