计算机网络技术实验二

计算机网络实验二实验报告讲解

实验二：网络传输性能的测试与评估

实验目的：

1.掌握网络传输性能的测试方法；

2.了解网络传输性能评估的参数；

3. 学会使用JPerf工具进行网络传输性能测试。

实验环境：

1. JPerf软件；

2. 两台运行Windows操作系统的计算机；

3.以太网交换机；

4.网线，以连接两台计算机及交换机。

实验步骤：

1.配置网络环境

连接两台计算机和交换机，保证网络连接正常。

2. 安装JPerf软件

在两台计算机上分别安装JPerf软件。

3. 运行JPerf服务器

选择一台计算机作为服务器，打开JPerf程序，选择“Server”模式，并设置端口号。 4. 运行JPerf客户端

打开另一台计算机的JPerf程序，选择“Client”模式，并输入服务器的IP地址和端口号。

5.设置测试参数

在JPerf客户端上，设置传输模式（TCP/UDP）、传输时长和数据包大小等参数，并点击“Start”按钮开始测试。

6.分析结果

测试结束后，JPerf会输出传输性能测试的结果，包括带宽、丢包率、延迟等参数。根据这些参数可以评估网络的传输性能。

实验结果与分析：

在测试过程中，我们选择了TCP传输模式，传输时长设置为30秒，数据包大小为1MB。根据测试结果，我们得到了以下性能参数：

带宽：100Mbps

丢包率：0%

延迟：10ms

根据带宽和延迟，我们可以评估网络的传输性能。带宽表示单位时间内能够传输的数据量，带宽越大，传输速度越快。延迟表示数据从发送方到接收方的传输延时，延迟越小，传输速度越快。丢包率表示发送的数据在传输过程中丢失的比例，丢包率越小，数据传输越可靠。

在这个实验中，我们得到了较高的带宽和较低的延迟，说明网络的传输性能较好。同时，丢包率为0%，说明数据传输的可靠性也很高。 根据这些结果，我们可以对网络的传输性能进行评估。如果带宽较小、延迟较大或丢包率较高，就会影响数据的传输速度和可靠性，从而降低网络的传输性能。因此，在设计和配置网络时，需要考虑这些因素，以提高网络的传输性能。

计算机网络实验2

计算机网络课程实验二

实验目的：让学生通过实验，对网络原理有更深刻和更直观的认识；掌握网络基本技术，例如：组网、截获/分析数据包、网络编程等；为以后更深入的学习和利用计算机网络打下一个好的基础；

实验环境：与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal、IE等软件。

实验内容：

一、查看课程配套的2个JA V A Applet演示

演示1：DNS中的递归查询和迭代查询

递归查询：名字解析负担都放在当前联络的名字服务器上。根服务器的负担太重。

迭代查询：根（及各级域名）服务器返回的不是查询结果，而是下一个NS的地址，最后由权威名字服务器给出解析结果。

演示二：HTTP协议中的时延的估计

演示了HTTP协议下非持久连接（有无并行连接）和持久连接（是否是流水方式）的不同的 时延（每个对象传播时延为0.25RTT，共4个对象）。(a)非持久连接，无并行连接（总时延11.25RTT）

（b）非持久连接，有并行连接（2条）（总时延6.75RTT）

（c）持久连接，不是流水方式（总时延7.25RTT）

（d）持久连接，是流水方式（总时延3.5RTT） 二、Socket编程

1.安装JDK

2.初步学习使用JDK开发Java程序（一）

编译并运行HelloWorld.java程序，结果如下

3. 初步学习使用JDK开发Java程序（二）

编译并运行Hello.java程序，结果如下

4. Socket套接字应用演示

依照实验指导，操作如下

结果如下图 试用该图形界面应用，结果如下

5. 参照前面几个实验获得的Java编程经验，利用课本P106的TCPClient.java 与P108 的TCPServer.java 程序段，自行编写一对基于TCP协议的网络应用程序。

TCPClient.java

Import java.io.*;

Import .*;

实验2 IEEE802标准和以太网

软件学院

实验目的：

1、 掌握以太网的报文格式

2、 掌握MAC地址的作用

3、 掌握MAC广播地址的作用

4、 掌握LLC帧报文格式

5、 掌握协议编辑器和协议分析器的使用方法

6、 掌握协议栈发送和接受以太网数据帧的过程

实验环境

实验机房、采用网络结构一

实验原理

1、 OSI模型和TCP/IP协议族

应用层

表示层

会话层

传输层 网络层

数据链路层

物理层

OSI模型

应用层

传输层

网络层

数据链路层

物理层

TCP/IP模型

2、 以太网的物理地址

以太网上的每一个主机都有自己的网络接口卡（NIC）。网络接口卡通常安装在主机内部，并未主机提供一个6字节的物理地址。在遵循IEEE802标准的以太网中，这个物理地址成为MAC地址。MAC地址是唯一的。

3、 以太网的访问模式

当多个节点连接到一条链路上的时候，叫做多点链路或广播链路。使用协议CSMA/CD来检测是否发生冲突。

4、 以太网的MAC帧格式 前导码

（7字节） 帧首定界符（1字节） 目的MAC地址（6字节） 源MAC地址（6字节） 协议类型或数据长度（2字节） 数据 帧校验序列（4字节）

5、 LLC帧格式

DSAP SSAP 控制 LLC数据

实验过程

1、 练习一 领略真实的MAC帧

实验内容：

各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。

本练习将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组。现仅以主机A、B所在组为例，其它组的操作参考主机A、B所在组的操作。

1. 主机B启动协议分析器，新建捕获窗口进行数据捕获并设置过滤条件（提取ICMP协议）。

2. 主机A ping 主机B，察看主机B协议分析器捕获的数据包，分析MAC帧格式。

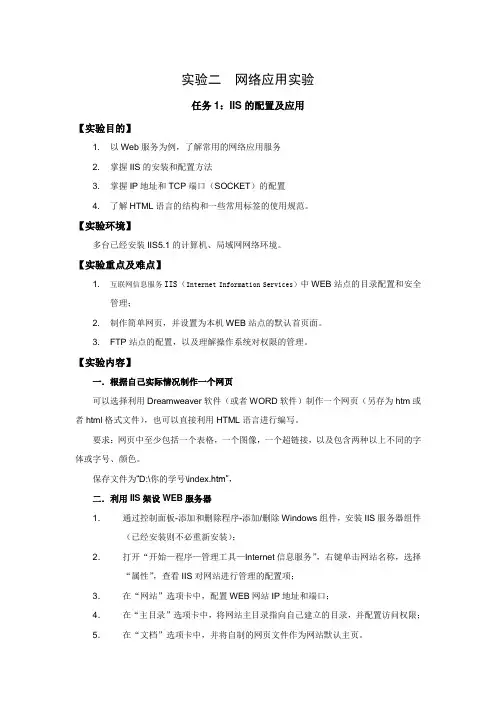

实验二 网络应用实验

任务1：IIS的配置及应用

【实验目的】

1. 以Web服务为例，了解常用的网络应用服务

2. 掌握IIS的安装和配置方法

3. 掌握IP地址和TCP端口（SOCKET）的配置

4. 了解HTML语言的结构和一些常用标签的使用规范。

【实验环境】

多台已经安装IIS5.1的计算机、局域网网络环境。

【实验重点及难点】

1. 互联网信息服务IIS（Internet Information Services）中WEB站点的目录配置和安全管理；

2. 制作简单网页，并设置为本机WEB站点的默认首页面。

3. FTP站点的配置，以及理解操作系统对权限的管理。

【实验内容】

一．根据自己实际情况制作一个网页

可以选择利用Dreamweaver软件（或者WORD软件）制作一个网页（另存为htm或者html格式文件），也可以直接利用HTML语言进行编写。

要求：网页中至少包括一个表格，一个图像，一个超链接，以及包含两种以上不同的字体或字号、颜色。

保存文件为“D:\你的学号\index.htm”，

二．利用IIS架设WEB服务器

1． 通过控制面板-添加和删除程序-添加/删除Windows组件，安装IIS服务器组件（已经安装则不必重新安装）；

2． 打开“开始—程序—管理工具—Internet信息服务”，右键单击网站名称，选择“属性”，查看IIS对网站进行管理的配置项；

3． 在“网站”选项卡中，配置WEB网站IP地址和端口；

4． 在“主目录”选项卡中，将网站主目录指向自己建立的目录，并配置访问权限；

5． 在“文档”选项卡中，并将自制的网页文件作为网站默认主页。 6． 点击“确认”应用设置后，从本机和局域网内的其他计算机对网站进行访问。

三．动态访问页面ASP的编写和访问

在IIS提供的WEB访问中，编写一个动态服务页（ASP），步骤如下：

1． 在记事本中编写如下程序：（注意标点符号为英文状态下半角）
