数据中心通信与云计算技术

Ｓｐｅｃｉａｌ　Ａｐｐｌｉｃａｔｉｏｎ应用专栏　１　控制平面虚拟化　顾名思义，控制平面虚拟化是　将所有设备的控制平面合而为一，　只有一个主体去处理整个虚拟交换　机的协议处理、表项同步等工作。　从结构上来说，控制平面虚拟化又　可以分为纵向与横向虚拟化两种方　向。　纵向虚拟化指不同层次设备之　间通过虚拟化合多为一，相当于将　下游交换机设备作为上游设备的接　口扩展而存在，虚拟化后的交换机　控制平面和转发平面都在上游设备　上，下游设备只有一些简单的同步　处理特性，报文转发也都需要上传　到上游设备进行。可以理解为集中　式转发的虚拟交换机。　横向虚拟化多是将同一层次上　的同类型交换机设备虚拟合一，控　制平面工作如纵向一般，都由一个　主体去完成，但转发平面上所有的　机框和盒子都可以对流量进行本地　转发和处理，是典型分布式转发结　构的虚拟交换机。控制平面虚拟化　从一定意义上来说是真正的虚拟交　换机，能够同时解决统一管理与接　口扩展的需求。　２数据平面虚拟化　数据通信的两个维度，一个　是控制平面，另一个是数据平面，　也就是数据转发平面。为实现数据　平面的虚拟化，于是有了ＴＲＩＬＬ和　ＳＰＢ这两个新的协议的推出。两个　协议都是用Ｌ２　ＩＳｌＳ作为控制协议　在所有设备上进行拓扑路径计算，　转发的时候会对原始报文进行外层　封装，以不同的目的Ｔａｇ在ＴＲＩＬＬ／　ＳＰＢ区域内部进行转发。对外界　来说，可以认为ＴＲｌＬＬ／ＳＰＢ区域　网络就是一个大的虚拟交换机，　Ｅｔｈｅｒｎｅｔ报文从入口进去后，完整　的从出１：３吐出来，内部的转发过程　对外是不可见且无意义的。　这种数据平面虚拟化多合一　已经是广泛意义上的多虚一了，此　方式在二层Ｅｔｈｅｒｎｅｔ转发时可以有　效的扩展规模范围，作为网络节点　地多个节点虚拟成一个节点来说，　控制平面虚拟化目前还在个位到十　位数级别，数据平面虚拟化已经可　以轻松达到百位的范畴。但其缺点　也很明显，引入了控制协议报文处　理，增加了网络的复杂度，同时由　于转发时对数据报文多了外层头的　封包解包动作，降低了Ｅｔｈｅｒｎｅｔ的　转发效率。　在构建数据中心二层网络模　型中，核心层与接入层设备有两个　问题是必须要解决的，一是拓扑无　环路，二是多路径转发。但在传统　Ｅｔｈｅｒｎｅｔ转发中只有使用ＳＴＰ才能　确保无环，但ＳＴＰ导致了多路径冗　余中部分路径被阻塞浪费带宽，给　整网转发能力带来了瓶颈。因此云　计算中需要新的技术在避免环路的　基础上提升多路径带宽利用率，网　络虚拟化技术提到了两个解决上述　需求的思路。　７３　首先是控制平面多虚一，将核　心层虚拟为一个逻辑设备，通过链　路聚合使此逻辑设备与每个接入层　物理或逻辑节点设备均只有一条逻　辑链路连接，将整个网络逻辑拓扑　形成无环的树状连接结构，从而满　足无环与多路径转发的需求。　另一个思路是数据平面多虚　一，在接入层与核心层交换机引　入外层封装标识和动态寻址协议　来解决Ｌ２ＭＰ（Ｌａｙｅｒ２　ＭＵＩｔｉＰａｔｈ）　需求，可以理解这个思路相当　于在Ｅｔｈｅ　ｒｎｅｔｃｈ，面建立一套类似　ｌＰ＋ＯＳＰＦ的协议机制。对接入层　以下设备来说，整个接入层与核心　层交换机虚拟成了一台逻辑的框式　交换机，Ｅｔｈｅｒｎｅｔ｝Ｅ文进Ｅｔｈｅｒｎｅｔ　报文出，中间系统就是个黑盒，就　好像ＩＰ层面用不着了解到Ｅｔｈｅｒｎｅｔ　是怎么转发处理的一样。这种　思路的代表技术是ｌＥＴＦ（１ｎｔｅｒｎｅｔ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｔａｓｋ　Ｆｏ　ｒｃｅ）标准组　织提出的ＴＲｌ　ＬＬ和ｌ　Ｅ　Ｅ　Ｅ提出的　８０２．１ａｑ　ＳＰＢ。　３控制平面多虚一技术　目前业界应用最广泛的控制　平面多虚一技术就是ＶＳＳ（Ｖｉｒｔｕａｌ　Ｓｗｉｔｃｈｉｎｇ　Ｓｙｓｔｅｍ）和ＩＲＦ（Ｉｎｔｅｌｌｉｇｅｎｔ　Ｒｅｓｉｌｉｅｎｔ　Ｆｒａｍｅｗｏｒｋ），ＶＳＳ是　Ｃｉｓｃｏ的私有技术，ＩＲＦ是在Ｈ３Ｃ所　有数据中心交换机中实现的私有技　术。二者的关键技术点如下。　

云计算与数据中心关系全解读

引言

在当今数字化时代，云计算和数据中心是两个不可忽视的重要概念。它们相辅相成，相互依存。本文将对云计算和数据中心的关系进行全面解读，分析云计算对数据中心的影响和云计算在数据中心中的应用。

一、云计算与数据中心概述

1. 云计算的定义与特点

云计算是一种基于互联网的分布式计算模式，通过网络提供可用的计算资源和服务。云计算特点包括弹性伸缩、按需自助服务、资源共享、灵活性和可靠性。

2. 数据中心的定义与作用

数据中心是一个为大规模计算机系统提供数据处理、存储和网络传输的集中式设施。数据中心的作用是提供高效的计算与存储能力，支持各种业务应用。

二、云计算对数据中心的影响

1. 资源利用率提高

云计算可以将数据中心中的硬件资源进行虚拟化，提高资源的利用率。通过云计算，多个用户可以共享同一台服务器，避免资源的闲置，降低成本。 2. 灵活性和弹性增强

云计算可以根据用户需求快速扩充或缩减计算资源。数据中心可以根据用户的实际需求动态分配资源，确保业务的连续性和稳定性。

3. 成本降低

云计算的出现使得企业无需购买昂贵的硬件设备，而是通过按需付费的方式使用云服务。这降低了企业的资金投入和成本压力。

4. 数据安全性增强

云计算提供了更为完善的数据备份和容灾机制，提高了数据中心的安全性。数据中心可以将数据存储在云端，避免了数据丢失和信息泄露的风险。

三、云计算在数据中心中的应用

1. 虚拟化技术

虚拟化技术是云计算的核心基础，通过将服务器和存储设备进行虚拟化，实现资源的灵活调度和高效利用。

2. 分布式存储系统

云计算中的分布式存储系统可以将数据存储在多个节点上，提高了数据的可靠性和可用性。

3. 弹性计算服务 云计算提供了弹性计算服务，可以根据用户的需求快速调整计算资源。这使得数据中心能够灵活应对业务高峰期和低谷期。

4. 数据分析与人工智能

云计算使数据中心能够处理海量的数据，在数据中心中应用数据分析和人工智能技术，为企业的决策提供支持。

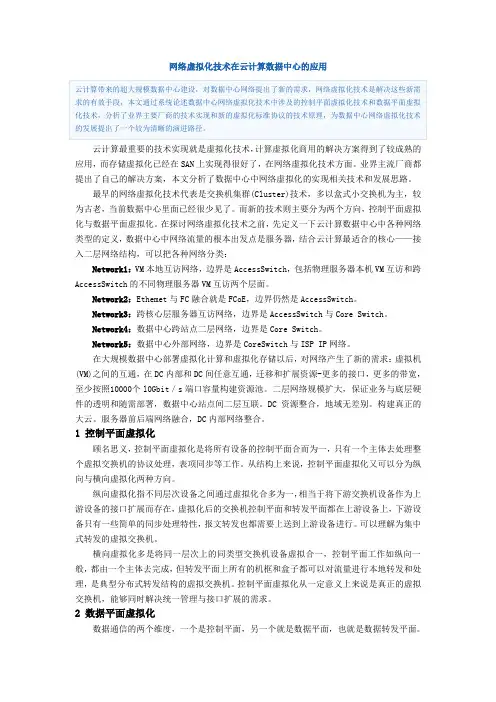

网络虚拟化技术在云计算数据中心的应用

云计算带来的超大规模数据中心建设，对数据中心网络提出了新的需求，网络虚拟化技术是解决这些新需求的有效手段，本文通过系统论述数据中心网络虚拟化技术中涉及的控制平面虚拟化技术和数据平面虚拟化技术，分析了业界主要厂商的技术实现和新的虚拟化标准协议的技术原理，为数据中心网络虚拟化技术的发展提出了一个较为清晰的演进路径。

云计算最重要的技术实现就是虚拟化技术，计算虚拟化商用的解决方案得到了较成熟的应用，而存储虚拟化已经在SAN上实现得很好了，在网络虚拟化技术方面。业界主流厂商都提出了自己的解决方案，本文分析了数据中心中网络虚拟化的实现相关技术和发展思路。

最早的网络虚拟化技术代表是交换机集群(Cluster)技术，多以盒式小交换机为主，较为古老，当前数据中心里面已经很少见了。而新的技术则主要分为两个方向，控制平面虚拟化与数据平面虚拟化。在探讨网络虚拟化技术之前，先定义一下云计算数据中心中各种网络类型的定义，数据中心中网络流量的根本出发点是服务器，结合云计算最适合的核心——接入二层网络结构，可以把各种网络分类：

Network1：VM本地互访网络，边界是AccessSwitch，包括物理服务器本机VM互访和跨AccessSwitch的不同物理服务器VM互访两个层面。

Network2：Ethemet与FC融合就是FCoE，边界仍然是AccessSwitch。

Network3：跨核心层服务器互访网络，边界是AccessSwitch与Core Switch。

Network4：数据中心跨站点二层网络，边界是Core Switch。

Network5：数据中心外部网络，边界是CoreSwitch与ISP IP网络。

在大规模数据中心部署虚拟化计算和虚拟化存储以后，对网络产生了新的需求：虚拟机(VM)之间的互通，在DC内部和DC间任意互通，迁移和扩展资源-更多的接口，更多的带宽，至少按照10000个l0Gbit／s端口容量构建资源池。二层网络规模扩大，保证业务与底层硬件的透明和随需部署，数据中心站点间二层互联。DC资源整合，地域无差别。构建真正的大云。服务器前后端网络融合，DC内部网络整合。

云计算技术在数据中心中的应用

一、介绍云计算技术

随着科技的不断发展，云计算这一新兴技术已经成为了当前最受瞩目的技术之一。云计算是一种基于互联网的计算模式，其通过向用户提供各种计算服务（如存储、计算、网络、数据库等）来实现资源共享、优化和利用。与传统的数据中心不同，云计算技术具有可扩展性强、效率高、节约成本等特点。本文将介绍云计算技术在数据中心中的应用。

二、云计算技术在数据中心中的作用

1、提高密度

利用云计算技术可以大大提高数据中心的资源利用率。云计算技术采用虚拟化技术将一些服务分配给多个虚拟机进行共享，这相当于在一台机器上运行多个操作系统。通过这种方式，数据中心可以更加有效地利用服务器资源，因此密度可以得到改善，从而降低设备成本和能源消耗。

2、缩短服务交付周期

采用云计算技术可以使数据中心更加灵活、快速的满足业务需求。他可以实现自动化和标准化流程，从而缩短服务的交付周期。云计算中的自动化和标准化流程可以帮助数据中心操作员在重复工作中节省时间，集中精力提高服务质量。

3、保障数据安全

对于数据中心来说，数据安全是至关重要的。云计算技术通过将数据进行虚拟化，可以保障数据的安全性。云计算中的虚拟化可以把服务虚拟化，从而保护服务器不受黑客攻击。同时，云计算技术中的多重备份可以确保数据的完整性和可用性，避免数据丢失和操作错误。

三、云计算技术在数据中心中的应用

1、云计算技术在公有云和私有云中的应用

公有云和私有云是云计算中的两种主要形式。在公有云中，数据中心可以利用云计算技术将服务外包给多个客户，从而提高服务水平以及降低服务器成本。而在私有云中，数据中心通过云计算技术，将服务提供给自身内部的用户，从而降低IT成本和增加灵活性。

2、云计算技术在大数据分析中的应用

大数据分析是近年来非常流行的一种技术。通过云计算技术，数据中心可以将数据存储在公有云或私有云中，并利用虚拟化技术来提高数据的存储效率。而在数据分析方面，云计算技术也提供了实时管理、内省、决策支持等功能，从而使数据分析、决策更加精确和高效。
