发电厂电气部分

  • 格式：docx
  • 大小：9.99 KB
  • 文档页数：10

1、配电装置的选择,通常要进行技术经济比较确定,一般()电压等级

宜采用屋内配电装置

A、35kv及以下

B、35kV及以上

C、10kV及以上

D、110kV及以下

正确答案:A

2、以下高压设备，一般只在屋外使用的是()

A、高压断路器

B、高压负荷开关

C、高压隔离开关

口、跌落式高压熔断器

正确答案:D

3、少油断路器中的绝缘油()。

A、灭弧介质和冷却介质

B、灭弧介质及触头间隙绝缘介质

C、灭弧介质以及触头间隙、带电部分与地之间的绝缘介质

D、以上都不对

正确答案:B

4、隔离开关的工作特点是在()情况下分、合线路

A、有电压、有电流 B、有电压、无电流

C、无电压、有电流

D.、无电压、无电流

正确答案:C

5、户外配电装置35k以上软导线采用()

A、多股铜绞线

B、多股铝绞线

C、钢芯铝绞线

D、钢芯多股绞线

答案:C

6、下列选项有关电弧说法不正确的是()。

A游离的气体

B、质量很轻

C、温度很高

D、不容易变形

正确答案:D

7、下列选项有关厂用负荷的计算原则，描述错误的是()

A、经常而连续运行的设备予以计算

B、机组运行时，不经常而连续运行的设备不计算

C、由同一厂用电源供电的互为备用的设备，只计算运行部分

D、由不同厂用电源供电的互为备用的设备，应全部计算 正确答案:B

8、减小矩形母线应力的最有效方法是()

A、改变母线的布置

B、增大母线截面

C、减少同一相中两个相邻绝缘子间的距离

D、增加母线相间距离

正确答案:C

9、厂用电率是衡量发电厂经济性的主要指标之一,它等于发电厂在一

定时间内的厂用电量与()

A、其总发电量之比

B、其总装机容量之比

C、其供电量之比

D、系统总发电量之比

正确答案:A

10、在某一距离下,无论在最高工作电压或出现内外部过电压时,都不

致使空气间隙被击穿,这一距离是指()

A、设备安全距离

B、最小安全净距

C、线路安全距离

正确答案:B

11、按装设地点不同分类，配电装置的类型不包括() 人、屋内配电装置

B、屋外配电装置

C、成套配电装置

正确答案:C

12、以下不属于二次设备的是()

A、仪用互感器

B、测量表计

C、继电保护及自动装置

D、变压器

正确答案:D

13、保护用的电流互感器的不完全星形接线，在运行中()故障。

A、不能反映所有的接地

B、能反映各种类型的接地

C、仅反映单相接地

D、不能反映三相短路

正确答案:A

14、限制短路电流的方法有()

A、装设限流电

B、采用低压分裂绕组变压器

C、采用不同的主接线形式和运行方式

正确答案:ABC 15、电气设备的运行状态有哪几种()

A、运行

B、热状态备用中

C、冷状态备用中

D、检修中

正确答案:ABCD

16、发电厂的厂用电源,必须供电可靠,且能满足各种工作状态的要求, 按功能分为()

A、工作电源

B、启云

C、备用电源

D、事故保安电源

正确答案:ABCD

17、变压器在额定电压下,二次开路时在铁芯中消耗的功率为()

A、铜损

B、无功损耗

口、磁滞损耗

正确答案:CD

18、正常工作时，电流互感器和电压互感器的二次侧可以互相连接。

正确答案：错误

19、电力系统中的发电机及各电压等级的变压器的中性点,都是电力 系统的中性点。

正确答案:正确

20、厂用电耗电量占发电厂全部发电量的百分比，称为厂用电率。

正确答案:正确

21、运行方式灵活是双母线接线的主要优点之一。

正确答案:正确

22、直流电弧的熄灭条件是拉长电弧。

正确答案:错误

23、隔离开关不允许带负荷操作。

正确答案:正确

24、变电站中的模拟盘上的开关位置状态与现场中的开关位置状态完

全一致。

正确答案:正确

25、倒闸操作时可以只填写操作票制度。

正确答案:错误

26、电能向远距离用户区输送时,为了减少电能损失,应在发电厂将电

能降压。

正确答案:错误

27、在电力系统中,并联电抗器主要用来限制故障时的短路电流。

正确答案：错误

28、将电气设备由一种状态转为另一种状态的操作称为倒闸操作。

正确答案:正确 29、在单母线接线中,任何一条进、出线断路器检修时,该线路必须停

电。

正确答案:正确

30、中性点不接地系统属于小接地电流系统。

正确答案:正确

31、对通信及信号系统从抗干扰多角度而言，小接地电流系统优于大

接地电流系统。

正确答案:正确

32、分相灯光监视的控制回路和信号回路与普通的控制回路和信号回

路有什么不同？

答：（1）回路中埴加了三相合闸、三相跳闸继电器，利用这两个继电器 将三相合跳闸命令部分与单相合跳闸回路部分分开,且每相均设单独 的合跳闸回路（2分）；

（2） 每相设一个电流起动、电压保持的防跳继电器（2分）；

（3） 由于三相共用一衰红绿灯,为不失去对合闸和跳闸回路完好性

的监视功能,在每相的合闸回路中增加了一个合闸位置继电器在跳闸

回路中增加了一个跳闸位置继电器（2分）；

（4） 操动机构中的油压是有工作范围的，降到定值时,既不允许合 闸也不允许跳闸，所以在三相合闸和跳闸回路中串入了压力监察继电 器的触点，以便在油压过低时闭锁跳闸（2分）；

（5） 为保持油压正常,配有油泵电动机起动回路（2分）。 33、说出高压开关电器灭弧的几种方法,并简单解释其灭弧原理。

答：（1）利用灭弧介质;（1分）电弧的去游离程度，很大程度上取决于 电弧周围介质的特性，如介质强度传热能力、介电强度、热游温度和 热容量。这些参数的数值越大,则去游离作用越强，电弧就越容易熄

灭。（1分）

⑵采用特殊金属材料作灭弧触头；（1分）熔点高、导热系数和热容量 大的耐高温金属做触头材料,可以减少热电子发射和电弧中的金属蒸 汽，抑制游离作用，同时触头材料还要有较高的抗电弧、抗熔焊能力。 （1分）

⑶利用气体或油吹动电弧,吹弧使带电离子扩散和强烈的冷却而复

合；（1分）横吹使电弧拉长表面积增大并加强冷却,纵吹使电弧变细。 （1分）

⑷采用多断口灭弧：（1分）在相等的行程下,多段口比单断口的电弧

拉长,而且电弧拉长的速度也增加加速了弧隙电阻的增大。（1分）

⑸提高断路器触头的分离速度,迅速拉长电弧。（1分）使弧隙电场强

度骤降,同时使电弧的表面突然增大有利于电弧冷却和带电质点向周

围介质中扩散和离子复合。 34、简述断路器触点断开瞬间触头间电弧形成原理。

答：在触头分离的最初瞬间,触头电极的阴极区发射电子对电弧过程

起决定性作用（1分）。阴极表面发射电子有两种方式:一种是热电子

发射（1分）。触头分离瞬间,接触电阻突然增大而产生的高温及电弧

燃烧,使阴极表面出现强烈的炙热点,将阴极金属材料的大量电子不

断的逸出金属表面（1分）；另一种是强电场电子发射（1分）。当触头刚 分开时,触头间距离很小,则产生很强的电场强度,阴极表面的电子就 会被电场力拉出而形成触头空间的自由电子。这种强电场发射是在弧 隙间最初产生电子的主要原国（1分）。电弧的形成主要是碰撞游离所 致（1分）。阴极表面发射出的电子和弧隙中原有的少数电子在强电场 作用下，向阳极方向运动,并不断的与其他的粒子发生碰撞,将中性粒 子中的电子击出,游离成正离子和新的自由电子（1分），信产生的自由 电子也向阳极加谏运动，同样也会使它所碰撞的中性质点游离（1分）。 础撞游离连续进行就可能导致触头间充满了电子和离子,从而介质被 击穿（1分），电流急剧增大出现光效应和热效应而形成电弧（1分）

35、火电厂的电能生产过程及其能量转换过程 答：火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电

能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为

热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生 的蒸汽进入汽轮机,冲动汽轮机转子旋转,将热能转变为机械能,称为 汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能 变为电能，称为电气系统。

能量的转换过程是:燃料的化学能-热能-机械能-电能。

合集下载

发电厂电气部分A

发电厂电气部分A

大工《发电厂电气部分》课程考试 模拟试卷（A）第1页 共3页 机 密★启用前

大连理工大学网络教育学院

2014年8月份《发电厂电气部分》课程考试

模 拟 试 卷

考试形式：闭卷 试卷类型：（A）

☆ 注意事项：本考卷满分共：100分；考试时间：90分钟。

学习中心______________ 姓名____________ 学号____________

一、单项选择题（本大题共10小题，每小题3分，共30分）

1、变压器绝缘老化的直接原因为（ ）。

A．高温 B．湿度高

C．氧气的影响 D．以上选项均不正确

2、电动机用文字符号（ ）来表示。

A．T B．M

C．G D．FU

3、有关电弧说法不正确的是（ ）。

A．游离的气体 B．质量很轻

C．温度很低 D．容易变形

4、有关不分段单母线的优点说法错误的是（ ）。

A．简单清晰 B．可靠性高

C．设备少 D．投资小

5、有关异步电动机的特点，描述错误的是（ ）。

A．运行可靠 B．操作维护方便

C．结构复杂 D．价格低

6、在110kV及以上的交流装置中，电力电缆一般选用（ ）电缆。

A．单芯 B．双芯

C．三芯 D．四芯大工《发电厂电气部分》课程考试 模拟试卷（A）第2页 共3页 7、有关普通中型配电装置的特点，描述错误的是（ ）。

A．运行可靠 B．布置较清晰

C．造价高 D．占地面积大

8、有关单相接地电流形成的电弧，描述错误的是（ ）。

A．当接地电流不大时，可自行熄灭 B．当接地电流较大时，有可能导致两相短路

C．有可能形成间歇性电弧 D．不会发生短路现象

9、允许通过人体心脏的电流与其持续时间的平方根成（ ）关系。

A．正比 B．反比

C．变比 D．以上选项均不正确

10、下列选项不能描述绝缘材料机械强度的是（ ）。

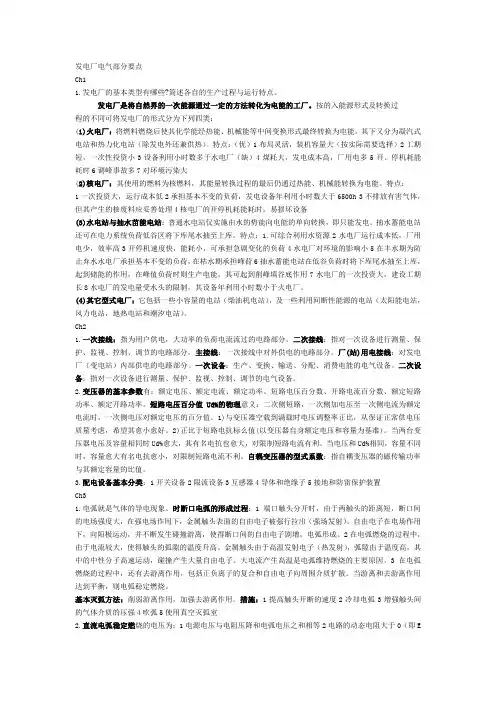

发电厂电气部分要点

发电厂电气部分要点

发电厂电气部分要点

Ch1

1.发电厂的基本类型有哪些?简述各自的生产过程与运行特点。

发电厂是将自然界的一次能源通过一定的方法转化为电能的工厂。按的入能源形式及转换过

程的不同可将发电厂的形式分为下列四类：

(1)火电厂：将燃料燃烧后使其化学能经热能、机械能等中间变换形式最终转换为电能。其下又分为凝汽式电站和热力化电站（除发电外还兼供热）。特点：（优）1布局灵活，装机容量大（按实际需要选择）2工期短，一次性投资小3设备利用小时数多于水电厂（缺）4煤耗大，发电成本高，厂用电多5开、停机耗能耗时6调峰事故多7对环境污染大

(2)核电厂：其使用的燃料为核燃料，其能量转换过程的最后仍通过热能、机械能转换为电能。特点：

1一次投资大，运行成本低2承担基本不变的负荷，发电设备年利用小时数大于6500h 3不排放有害气体，但其产生的核废料应妥善处理4核电厂的开停机耗能耗时，易损坏设备

(3)水电站与抽水苗能电站：普通水电站仅实施由水的势能向电能的单向转换，即只能发电。抽水蓄能电站还可在电力系统负荷低谷区将下库尾水抽至上库。特点：1.可综合利用水资源2水电厂运行成本低，厂用电少，效率高3开停机速度快，能耗小，可承担急剧变化的负荷4水电厂对环境的影响小5在丰水期为防止弃水水电厂承担基本不变的负荷，在枯水期承担峰荷6抽水蓄能电站在低谷负荷时将下库尾水抽至上库，起到储能的作用，在峰值负荷时则生产电能，其可起到削峰填谷底作用7水电厂的一次投资大，建设工期长8水电厂的发电量受水头的限制，其设备年利用小时数小于火电厂。

(4)其它型式电厂：它包括一些小容量的电站（柴油机电站），及一些利用间断性能源的电站（太阳能电站，风力电站，地热电站和潮汐电站）。

Ch2

1.一次接线：指为用户供电，大功率的负荷电流流过的电路部分。二次接线：指对一次设备进行测量、保护、监视、控制、调节的电路部分。主接线：一次接线中对外供电的电路部分。厂(站)用电接线：对发电厂（变电站）内部供电的电路部分。一次设备：生产、变换、输送、分配、消费电能的电气设备。二次设备：指对一次设备进行测量、保护、监视、控制、调节的电气设备。

发电厂电气部分

发电厂电气部分

发电厂电气部分

一、名词解释：

1．一次设备：直接生产、转换和输配电能的设备。

2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。

4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。

5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。

6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。

7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。

8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。

11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。

12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。

13．工作接地：在电力系统电气装置中，为运行需要所设的接地。

14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。

二、填空：

1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。

2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。

3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。

发电厂电气部分教案

发电厂电气部分教案

发电厂电气部分教案

章节一：电气基础知识

教学目标：

1. 了解电力的基本概念和单位；

2. 掌握电压、电流、电阻的基本概念及其相互关系；

3. 了解电路的基本元件及其作用。

教学内容：

1. 电力的基本概念和单位；

2. 电压、电流、电阻的基本概念及其相互关系；

3. 电路的基本元件（电源、导线、开关、用电器）及其作用。

教学方法：

1. 采用讲解和示例相结合的方式进行教学；

2. 通过实物演示和模拟实验，让学生直观地理解电路的基本概念和元件的作用；

3. 引导学生进行小组讨论和思考，巩固所学知识。

教学评估：

1. 通过课堂提问和小组讨论，了解学生对电力基本概念和单位、电压、电流、电阻的相互关系的掌握情况；

2. 通过书面测试，检查学生对电路的基本元件及其作用的理解程度。

章节二：发电厂的基本原理

教学目标：

1. 了解火力发电厂和水电厂的基本原理；

2. 掌握火力发电厂和水电厂的主要设备及其作用； 3. 了解发电厂的运行过程和电力系统的组成。

教学内容：

1. 火力发电厂的基本原理及其主要设备（锅炉、汽轮机、发电机）的作用；

2. 水电厂的基本原理及其主要设备（水轮机、发电机）的作用；

3. 发电厂的运行过程和电力系统的组成。

教学方法：

1. 采用讲解和示例相结合的方式进行教学；

2. 通过图片和视频资料，让学生直观地了解火力发电厂和水电厂的基本原理及其主要设备的作用；

3. 引导学生进行小组讨论和思考，巩固所学知识。

教学评估：

1. 通过课堂提问和小组讨论，了解学生对火力发电厂和水电厂的基本原理、主要设备及其作用的掌握情况；

2. 通过书面测试，检查学生对发电厂的运行过程和电力系统的组成的理解程度。

章节三：发电厂的主要设备

教学目标：

1. 了解火力发电厂和水电厂的主要设备；

2. 掌握锅炉、汽轮机、水轮机、发电机等设备的工作原理及其相互关系；

3. 了解发电厂设备的维护和检修。
