【制图规范】建筑制图线型标准

◆ 粗线：

平面图中的墙线、剖切号；

立面图中的建筑外轮廓和地坪线；

剖面图中的墙线和地坪线；

总平面图中新建建筑的外轮廓线、新建地下建筑的外轮廓线（虚线）、用地红线（双点划线）；

视图图名的下划线。

◆ 中线：

平面图中的轻质隔墙线（包括框架建筑的隔墙）；

立面图中的建筑内轮廓线；

剖面图中的轻质隔墙线（包括框架建筑的隔墙）；

总平面图中新建道路、构筑物的轮廓线，计划扩建的建筑物、构筑物、道路及其用地范围红线（虚线）；

尺寸标注中的尺寸起止点。

◆ 细线：

平面图中的铺地、家具、材料图例填充线；

立面图中的表面装饰线与划分线；

剖面图中的看线、材料图例填充线；

总平面中原有的建筑物、构筑物、道路、地形线，原有的地下建筑轮廓线（虚线）；

各种标注线、道路中心线（点划线）、墙体轴线（点划线）。

◆ 可为中线，也可为细线：

平面图中的散水、台阶、坡道、花坛、楼梯、门窗、阳台等构配件的可见轮廓线，上层的不可见轮廓线（虚线）。

注：

方案设计阶段的总平面图，新建建筑也可加阴影来突出，可不画粗线。

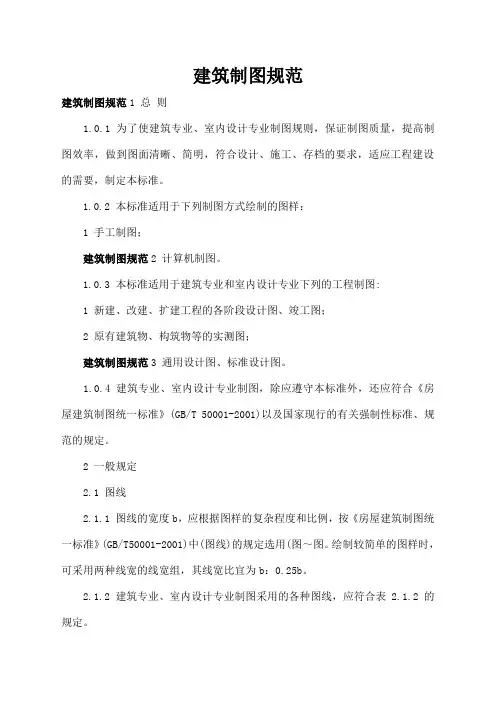

建筑制图规范

建筑制图规范1 总 则

1.0.1 为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2 本标准适用于下列制图方式绘制的图样：

1 手工制图；

建筑制图规范2 计算机制图。

1.0.3 本标准适用于建筑专业和室内设计专业下列的工程制图:

1 新建、改建、扩建工程的各阶段设计图、竣工图；

2 原有建筑物、构筑物等的实测图；

建筑制图规范3 通用设计图、标准设计图。

1.0.4 建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准、规范的规定。

2 一般规定

2.1 图线

2.1.1 图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T50001-2001)中(图线)的规定选用(图～图。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：0.25b。

2.1.2 建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。 2.2 比 例

2.2.1 建筑专业、室内设计专业制图选用的比例，宜符合表2.2.1的规定

3 图 例

3.1 构造及配件3.1.1 构造及配件图例及说明见表3.1.1。

3.2 水平及垂直运输装置

3.2.1 水平及垂直运输装置图例及说明见表3.2.1。

4 图样画法

4.1 平面图

4.1.1 平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

- 1 - 房屋建筑制图统一标准

随着中国城市化进程的不断加速，房屋建设也越来越成为人们关注的焦点。房屋建筑制图作为建筑设计的重要环节，对于房屋的建设质量和安全性有着至关重要的影响。为了保证房屋建筑制图的规范性和统一性，国家出台了《房屋建筑制图统一标准》，本文将对该标准进行详细介绍。

一、标准的制定背景

房屋建筑制图是建筑设计的重要环节，其规范性和统一性对于房屋建设的质量和安全性有着至关重要的影响。然而，在我国，由于地区、行业和企业之间的差异，房屋建筑制图标准存在着不统一的情况，这给房屋建设带来了一定的风险和不确定性。为了解决这一问题，国家建筑标准化技术委员会于2013年开始制定《房屋建筑制图统一标准》。

二、标准的主要内容

1. 建筑制图的基本要求

该标准规定了建筑制图的基本要求，包括制图的范围、比例、图幅、数字化要求等。其中，数字化要求是该标准的一个重要内容，要求建筑制图必须采用计算机辅助设计（CAD）技术，制图文件必须符合国家相关标准和规范。

2. 建筑平面图的制图要求

该标准对建筑平面图的制图要求进行了详细的规定，包括建筑平面图的内容、符号、图例、注释、比例尺、图幅、标高等方面。其中， - 2 - 建筑平面图的内容是该标准的一个重点内容，要求建筑平面图必须包括建筑物的轮廓线、内部空间布局、门窗位置、构造方式等信息。

3. 建筑立面图的制图要求

该标准对建筑立面图的制图要求进行了详细的规定，包括建筑立面图的内容、符号、图例、注释、比例尺、图幅、标高等方面。其中，建筑立面图的内容是该标准的一个重点内容，要求建筑立面图必须包括建筑物的高度、层数、立面构造、窗户、门、外墙等信息。

4. 建筑构造图的制图要求

该标准对建筑构造图的制图要求进行了详细的规定，包括建筑构造图的内容、符号、图例、注释、比例尺、图幅、标高等方面。其中，建筑构造图的内容是该标准的一个重点内容，要求建筑构造图必须包括建筑物的结构体系、材料、尺寸、连接方式等信息。

建筑制图的要求及规范

一：图幅、标题栏及会签栏

（1）图幅即图面的大小，分为横式和立式两种。

根据国家标准的规定，按图面的长和宽大小确定图幅的等级。

建筑常用的图幅有A0、A1、A2、A3、A4等，

A0 : 1189*841

A1 : 841*594

A2 : 594*420

A3 : 420*297

A4 : 297*210

（2）标题栏

标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。

注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。

（3）会签标

会签标是为各工种负责人审核后签名用的表格，它包括专业、

姓名、日期等内容。（对于不需要会签的图纸，可以不设此栏。）

二：线型要求

建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。

三：尺寸标注

尺寸标注的一般原则如下所述：

1：尺寸标注应力求准确、清晰、美观大方。同一张图纸中，标注风格应保持一致。

2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。 3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.

4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。

5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为

尺寸线。

6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。

四：文字说明

在一幅完整的图纸中用图线方式表现的不充分或无法用图线表

示的地方，就需要进行文字的说明。文字说明是图纸内容的重要组成
