SDH传输设备的告警分析及故障排除
href="#">
摘要：随着SDH光传输设备使用范围的越来越广，设备维修技术人员所遇到的告警也随之增加，只有深入分析SDH告警，才能对故障做出准确的判断和定位，并妥善加以解决。本文将对几个典型故障告警以及相应的排除策略加以分析。
关键词：SDH；告警信号；误码告警；UNEQ告警
1 设备在出现光路阻断时的警告信号分析及障碍排除
一旦光缆出现阻断，诸如OOF、LOF以及RS-LOS等光路通道告警将会出现在网管中。在单纤断的情况下，OOF、LOF以及RS-LOS向B网元发出，MS-RDI告警向A网元发出。
在这种状况下，维修技术人员要借助光功率计按照告警测量收方向光纤，如果可以检测到信号，那么故障就可能出现在本端光接头、入端光尾纤或光盘；如果检测不到信号，就可以做出光缆阻断或对端站出现故障的判断，进而借助OTDR确定发生故障的具体位置；除此之外，在没有任何时钟信号发向收端的情况下，同样会出现R-LOS告警，在这种状况下就要按照网管显示加以判断。
2 误码告警的分析及故障排除
一般情况下，误码主要是存在于B1、B2、B3以及V5等字节当中，相应的会在网管系统中出现BBE、ES、SES以及UAS等告警，此外还可以做出近、远端误码告警。B2中的误码告警通过M1字节向对端发送，从而使对端知晓告警的存在；G1字节主要负责传送发生于B3中的误码的传输；而V5中的b3则主要负责传输b1和b2误码告警，与之相对应的存在于对端的告警为MS-REI、HP-REI以及LP-REI。
如果误码告警出现于B1及B2，登录告警单元的途径有两条，即网管系统以及本地终端，当只有一方出现误码时，则需要检查与光接口相对的本端S16盘光功率，如果数值低于正常水平，则需要及时清洁光接头，并根据具体情况更换法兰盘或者光盘；如果数值处于正常水平，则通过在维护菜单单板环回中做各点环路的方式确定发生故障的准确位置，并采取相应措施。当两方都出现误码时，则极有可能是光纤问题，此时借助OTDR对光纤进行测试。
浅谈SDH设备的维护
一、一个问题模型
习惯地，当我们遇到SDH设备及网络出现故障的时候，往往是根据网管的性能和告警信息，或者利用仪表测试，对故障点进行定位，再进行处理。那么，可否让我们换一种思维方式，来看看当网络中某个地方出现问题的时候，会出现哪些性能或告警信息呢？请下面这个例子：
图1 问题模型
如图1所示，这是一个有4个点组成的SDH链网，TM1与TM2之间开通的是2M电路，ADM站点是TU-12的交叉连接。如果在A点加一个扰动，那么网管能从REG点检测到哪些性能值（B1、B2、B3、V5）？B点和C点的在线SDH测试仪又能检测到哪些性能值（B1、B2、B3、V5）？（不定向选择）如果ADM点没有TU-12交叉连接，只有AU-4的交叉连接，结果有没有变化呢？
二、深入理解SDH告警、性能与SDH开销的关系
在SDH设备中，除了信号丢失等告警信号外，其余所有的告警及性能都在SDH帧的开销中得到体现，并根据开销在每个网元的处理将开销字节终结、重新向下一个网元发起（前被终结的内容重新发起）、以及回送对告信息。
告警及性能的产生：根据当前光纤、支路线路的状态，以及根据误码的算法，要么向网管发出告警信息，要么向相应的开销字节写入内容同时向网管上报数值。
开销字节的终结即是将开销提取出来，上告网管报告为告警及性能记数，如需要的话，对SDH发出相应的保护倒换（同样是通过写开销字节来达到目的）等动作。
开销字节的重新发起即是将本网元已经终结的字节按照当前状态写入，或重新进行性能的记数等，然后发给下一网元。
回送对告信息即是在收到对端的各种告警及性能记数（如B2、B3、V5性能以及K2状态）后，根据SDH开销字节的含义，将对告的信息写入对告的字节（如M1、G1、REI、K2等）里，通过光纤发往对端。
如上图，以B点为需要描述的网元：对B点来说，A点以及光纤、支路线路是告警以及性能的发起源（C点与A点同），B点根据SDH标准处理某部分开销字节，从处理的开销字节中得到相应的告警及性能记数，上报网管，并在此处将此部分开销内容终结，即不往下一个站点下发，其余的未处理开销根据交叉直通等不做改变的发到下一个网元，如C网元。同时B点将需要对告的信息写入A的帧开销中，发往A点，A点得到一些对告的告警及性能，即在网管上产生相应的远端告警及远端性能。

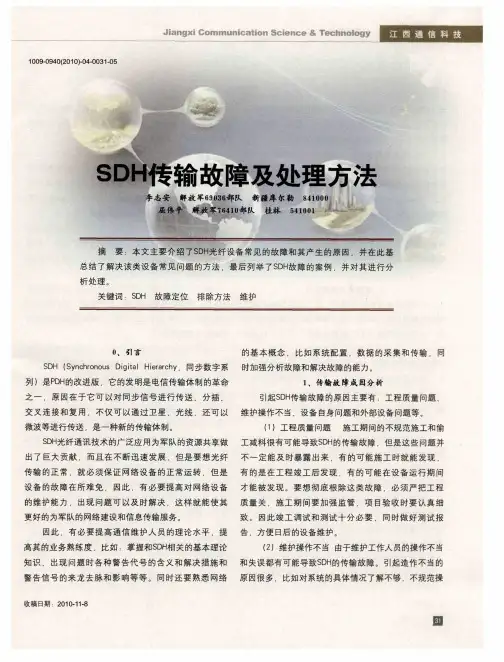

—目盈叠昼 》娌伐维
作，不按照规程对设备进行检修。还有新老设备的不同
或者系统版本的新旧导致的操作不当，因此，这方面一 定要加强维护人员的基本素质和维护技能。日
ｆ３）设备的自身问题 比如设备的故障和损坏都 有可能导致ＳＤＨ传输故障．比如：元器件的损坏 系统
故障和网线故障等。 （４ Ｊ设备外部问题 比如：传输线路故障、系统
配置的不合理、电缆的接触不良、供电不足、设备的
对接失败和突然断电等也有可能导致ｓＤＨ的传输故障． 因此 出现问题时要从多方面考虑不能片面，这样才
能快速排除故障。
２、故障常见处理方法 在ＳＤＨ设备的维护过程中，为了快速准确的发现
问题和解决问题，因此，有必要对发生的故障及时定
位，定位越准确越有利于故障的排除 比如定位到单 板。这这也对维护人员除了更高的要求，首先．必须
了解各故障的表现；其次要了解各故障的成因．再 次，要了解问题处理的原则；最后．要掌握常见故障
的处理方法，这也是重中之重，因此有必要重点介 绍，下面我们就详细介绍各种故障处理法。
（１）报警分析法
由于ＳＤＨ传输设备的广泛使用，因此，随时都有报 警的发生，正确掌握各种报警的含义和特征有利于故
障的定位和解决。因为，系统故障时 网管都会记录 各种报警，包括发生的时间、位置以及其他设备的表
现，根据这些特征结合开销字节和警告原理机制，对
故障的：ｉｔ｝除十分有用。怎样才能更好的使用报警分析 基，关键是及时准确获取报警信息。因此，有必要了
解故障的来源．故障的来源一方面是网管的记录 这 个来源非常容易也比较详实．而且可以前后对比，通
判考虑，方便故障的排除；另一方面是观察和记录设 备的指示灯。虽然这种方法具有时效性，但是比较片 名，不能反映设备过去情况，不够全面 因此在运用
报警分析法时一定要综合考虑。 （２）环回法
环回法也是通常判断设备故障的常用和有效的
方法．因为．通常情况下传输的信号都可以形成一个 回路．这也环回法应用的基础，也是环回法名称的来

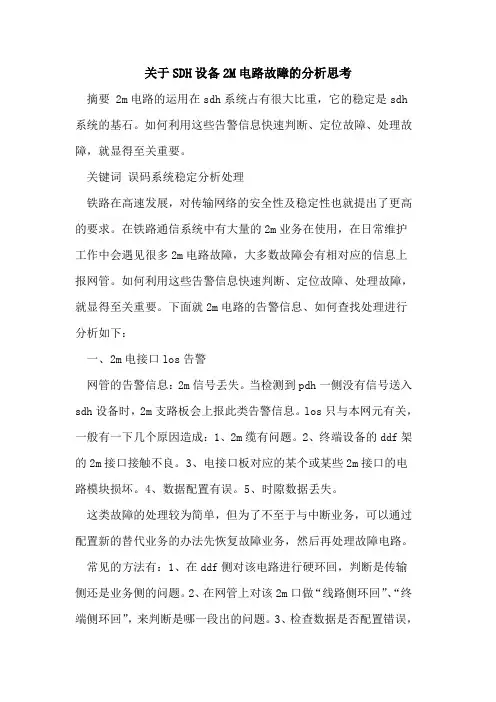

关于SDH设备2M电路故障的分析思考
