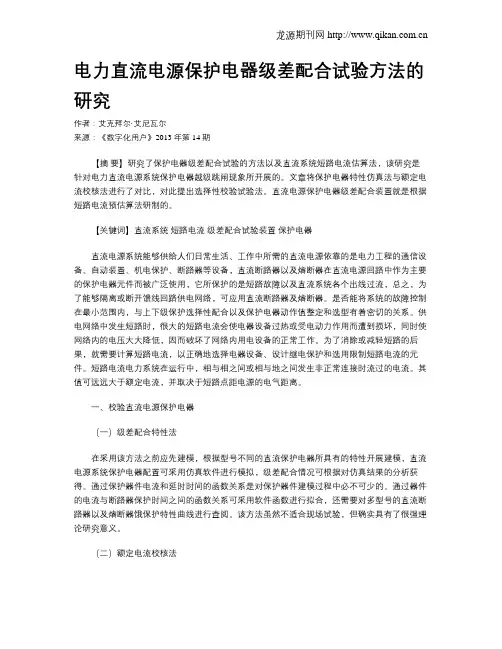

电力直流电源保护电器级差配合试验方法的研究

作者：艾克拜尔·艾尼瓦尔

来源：《数字化用户》2013年第14期

【摘 要】研究了保护电器级差配合试验的方法以及直流系统短路电流估算法，该研究是针对电力直流电源系统保护电器越级跳闸现象所开展的。文章将保护电器特性仿真法与额定电流校核法进行了对比，对此提出选择性校验试验法。直流电源保护电器级差配合装置就是根据短路电流预估算法研制的。

【关键词】直流系统 短路电流 级差配合试验装置 保护电器

直流电源系统能够供给人们日常生活、工作中所需的直流电源依靠的是电力工程的通信设备、自动装置、机电保护、断路器等设备，直流断路器以及熔断器在直流电源回路中作为主要的保护电器元件而被广泛使用，它所保护的是短路故障以及直流系统各个出线过流，总之，为了能够隔离或断开馈线回路供电网络，可应用直流断路器及熔断器。是否能将系统的故障控制在最小范围内，与上下级保护选择性配合以及保护电器动作值整定和选型有着密切的关系。供电网络中发生短路时，很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同时使网络内的电压大大降低，因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果，就需要计算短路电流，以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。短路电流电力系统在运行中，相与相之间或相与地之间发生非正常连接时流过的电流。其值可远远大于额定电流，并取决于短路点距电源的电气距离。

一、校验直流电源保护电器

（一）级差配合特性法

在采用该方法之前应先建模，根据型号不同的直流保护电器所具有的特性开展建模，直流电源系统保护电器配置可采用仿真软件进行模拟，级差配合情况可根据对仿真结果的分析获得。通过保护器件电流和延时时间的函数关系是对保护器件建模过程中必不可少的。通过器件的电流与断路器保护时间之间的函数关系可采用软件函数进行拟合，还需要对多型号的直流断路器以及熔断器饿保护特性曲线进行查阅。该方法虽然不适合现场试验，但确实具有了很强理论研究意义。

２０１　５年第２７期　（总第３４２期）　中闽高新技扣金、业　Ｉ　Ｈ　Ｉｌ‘　Ｅ…。＋十　Ｅ　：　ｃ　ＮＯ．２７．２０１　５　

（ＣｕｍｕｌａｔｉｖｅｔｙＮＯ．３４２）　

电力通信直流电源及其维护措施探析　

戴征岐　

（大唐湘潭发电有限责任公司控制部，湖南湘潭４１１１０２）　

摘要：电力通信直流电源是整个电厂发电系统的重要组成部分，直接影响电力通信的正常工作。文章论述了电力　通信直流电源的系统组成，分析了电厂电力通信直流电源存在的不足，有针对性地提出了其维护措施。　关键词：电力通信；直流电源；电源维护；电厂；发电系统　文献标识码：Ａ　中图分类号：ＴＭ４０７　文章编号：１００９－２３７４（２０１５）２７－０１３４－０２　ＤＯＩ：１０．１３５３５￣．ｃｎｋｉ．１卜４４０６／ｎ．２０１５．２７．０６９　

目前，电厂电力网的安全、稳定运行很大程度上受　

到电力通信直流电源的影响，不可忽视对电力通信直流　

电源的维护和保养工作。同时，由于现代通信科技水平　

的整体提高和通信设备的不断改进，对电力通信直流电　

源的维护和保养工作也有了更高的要求，因此，就要及　

时采取有效的措施和对策做好直流电源的维护工作。　

１　电力通信直流电源供电系统概述　

１．１　电力通信直流电源供电系统的构成　

目前，电力通信直流电源供电系统的组成主要包括　

交流配电模块、直流配电模块、高频率开关整流单元、　

多个蓄电池组、电源监控模块、辅助功能单元以及电源　

布线等。电力通信直流供电系统最主要的作用就是把交　

流电源转换成为稳定性能良好的４８伏直流电源，然后和　

多个蓄电池组运用并联的形式，共同进行浮充供电，构　

成持续直流供电装置。　

１．２电力通信直流电源供电系统的特征　

在大型电厂的运行和管理中，电力通信是电力生产　

中的关键环节，直流电源又是电力通信的基础，在供电　

上的特点主要表现为以下三方面：　（１）电厂电力通信　

直流电源的供电器械种类繁多，分布在不同的受电系　

统；　（２）电厂电力通信直流电源供电的整个过程相对　

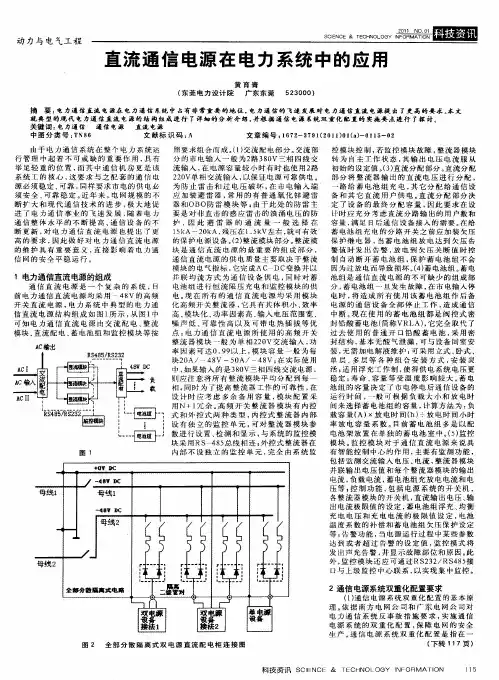

动力与电气工程　ＳＯＩＥＮＯＥ＆ＴＥＣＨＮＯＬ０ＧＹ　直流通信电源在电力系统中的应用　

黄育青　（东莞电力设计院　广东东莞　５２３０００）　

摘要：电力通信直流电源在电力通信系统中占有非常重要的地位，电力通信的飞速发展对电力通信直漉电源提出了更高的要求。本文　就典型的现代电力通信直流电源的结构组成进行了详细的分析介绍，并根据通信电源系统双重化配置的实施要点进行了探讨。　关键词：电力通信　通信电源　直流电源　中图分类号：ＴＮ８６　文献标识码：Ａ　文章编号：１　６７　２－－３７９１（２０１１）ｏ１（ａ）一０１１５－－０２　由于电力通信系统在整个电力系统运　行管理中起着不可或缺的重要作用，具有　举足轻重的位置，而其中通信机房更是该　系统工的核心，这要求与之配套的通信电　源必须稳定、可靠，同样要求市电的供电必　须安全、可靠稳定。近年来，电网规模的不　断扩大和现代通信技术的进步，极大地促　进了电力通信事业的飞速发展，随着电力　通信整体水平的不断提高、通信设备的不　断更新，对电力通信直流电源也提出了更　高的要求，因此做好对电力通信直流电源　的维护具有重要意义，直接影响着电力通　信网的安全平稳运行。　１电力通信直流电源的组成　通信直流电源是一个复杂的系统，目　前电力通信直流电源均采用　４８Ｖ的高频　开关直流电源，电力系统中典型的电力通　信直流电源结构组成如图ｌ所示，从图ｌ中　可知电力通信直流电源由交流配电、整流　模块、直流配电、蓄电池组和监控模块等按　Ａｃ输出　照要求组合而成。（１）交流配电部分。交流部　分的市电输入一般为２路３８ＯＶ三相四线交　流输入，在电源容量较小时有时也使用２路　２２ＯＶ单相交流输入，以保证电源可靠供电。　为防止雷击和过电压破坏，在市电输入端　应加装避雷器，常用的有普通氧化锌避雷　器和ＯＢＯ防雷模块等；由于此处的防雷主　要是对非直击的感应雷击的浪涌电压的防　护，因此避雷器的通流量一般选择在　ｌ５ｋＡ～２０ｋＡ，残压在１．５ｋＶ左右，就可有效　的保护电源设备。（２）整流模块部分　整流模　块是通信直流电源的最重要的组成部分，　通信直流电源的供电质量主要取决于整流　模块的电气指标，它完成ＡＣ　ＤＣ变换并以　并联均流方式为通信设备供电，同时对蓄　电池组进行恒流限压充电和监控模块的供　电。现在所有的通信直流电源均采用模块　化高频开关整流器，它具有其体积小、效率　高、模块化、功率因素高、输入电压范围宽、　噪声低、可靠性高以及可带电热插拔等优　点；电力通信直流电源所使用的高频开关　整流器模块一般为单相２２０Ｖ交流输入，功　率因素可达０．９９以上，模块容量一般为每　块２０Ａ／４８Ｖ～５０Ａ／一４８Ｖ；在实际使用　中，如果输入的是３８０Ｖ三相四线交流电源，　则应注意将所有整流模块平均分配到每一　相；同时为了提高整流器工作的可靠性，在　设计时应考虑多余备用容量，模块配置采　用Ｎ＋１冗余。高频开关整流器模块有内控　式和外控式两种类型，内控式整流器内部　设有独立的监控单元，可对整流器模块参　数进行设置、检测和显示，与系统的监控模　块采用ＲＳ　４８５总线相连；外控式整流器在　图１　内部不设独立的监控单元，完全由系统监　＋口Ｖ　ＤＣ　／一４８Ｖ　Ｄｃ　母线１　母线１　

通信用240v直流供电系统技术要求

一、引言

通信用240v直流供电系统是一种为通信设备提供稳定可靠电源的系统。在通信领域，直流电源广泛应用于电话交换机、数据中心、移动通信基站等设备中。本文将从技术要求的角度探讨通信用240v直流供电系统的相关内容。

二、供电电压要求

通信用240v直流供电系统的电压要求是240V，这是为了满足通信设备的工作需求。直流电压的稳定性对于通信设备的正常运行至关重要，因此供电系统需要具备较高的电压稳定性和可靠性。

三、电源容量要求

通信用240v直流供电系统的电源容量要求根据通信设备的功耗来确定。供电系统的电源容量需要能够满足通信设备的正常运行，同时考虑到设备可能的峰值功耗。因此，在设计供电系统时，需要充分考虑通信设备的功耗特性，合理确定电源容量。

四、电源切换要求

通信用240v直流供电系统通常需要具备电源切换功能，以确保通信设备在电源故障或维护期间的连续供电。电源切换可以通过备用电源、UPS等方式实现。切换速度应尽可能快，以确保通信设备的稳定运行。

五、电池备份要求

通信用240v直流供电系统通常需要配备电池备份，以应对电源故障时的断电情况。电池备份能够提供短时间内的电力支持，确保通信设备的正常运行。电池备份的容量需要根据通信设备的工作时间来确定，以满足设备在断电情况下的续航需求。

六、过载保护要求

通信用240v直流供电系统需要具备过载保护功能，以防止供电系统过载损坏。过载保护可以通过过载保护开关、熔断器等方式实现。供电系统需要能够及时检测电流的异常情况，并采取相应的保护措施，以保护设备的安全运行。

七、温度要求

通信用240v直流供电系统通常需要在一定的温度范围内正常工作。供电系统需要具备一定的温度适应能力，能够在高温或低温环境下稳定运行。在设计供电系统时，需要考虑设备的温度特性，并选择合适的散热措施，以保证供电系统的正常工作。

八、可靠性要求

通信用240v直流供电系统需要具备高可靠性，以确保通信设备的连续运行。供电系统需要采用高质量的电源设备和配件，以提高系统的可靠性。同时，供电系统的设计和施工需要符合相关标准和规范，以确保系统的可靠性和安全性。
