视觉检测方案

随着科技的不断发展，人类对于视觉检测的需求也越来越高。无论是在工业生产线上，还是在医疗技术中，准确而高效的视觉检测方案都起着重要的作用。本文将探讨一些现代视觉检测方案的应用和优势。

一、机器视觉检测在工业生产中的应用

在工业制造领域，精准且高速的视觉检测是保证产品质量和提高生产效率的关键。传统的人工检测存在人为疲劳和主观判断等问题，而机器视觉检测能够快速地准确判断产品的质量，并及时发出报警信号。例如，一些自动装配线上的检测系统可以通过图像处理算法来检测产品的尺寸、颜色和缺陷，并能够实时记录和分类这些信息，从而帮助企业提高生产效率和产品质量。

而在食品加工行业中，机器视觉检测能够对食品进行快速检测，以确保产品的安全和卫生。通过使用高分辨率的摄像头和优化的图像处理算法，可以检测食品中的异物、变质和裂纹，减少了传统人工检测的偏差和漏检，并大大提高了食品加工行业的标准化和自动化水平。

二、视觉检测在医疗领域的优势

除了工业生产，视觉检测在医疗技术中也扮演着重要的角色。例如，医学影像处理是现代医疗领域中不可或缺的一部分。通过技术手段，如X光、MRI和CT扫描等，医生可以获得有关患者内部结构和病变情况的详细信息。机器视觉系统可以对这些医学图像进行自动分析和诊断，并能快速、准确地找到问题所在。这不仅缩短了医生诊断的时间，还提高了诊断的准确性。

此外，视觉检测在眼科诊断中也具有重要意义。传统的眼底检查需要依赖医生的经验和技术水平来分析图像，来判断眼睛的健康状况。而现代的机器视觉技术可以自动识别眼底图像中的异常情况，如视网膜血管疾病和黄斑变性等。这使得眼科医生能够更准确地判断病情，并提供更精确的治疗方案。

三、现代视觉检测方案的挑战和发展趋势

尽管视觉检测在各个领域取得了显著的进展，但仍面临一些挑战。其中之一是复杂环境下的视觉检测。如在工业制造过程中，有时会受到光照、物体变形和尺寸变化等因素的影响，使得图像处理和分析更加困难。因此，开发能够适应复杂环境的智能视觉检测方案将是未来的发展方向。

视

觉

检

测

的

基

础

知

识

内容概略：

一、光源

二、镜头

三、相机

四、分辨率、精度、公差间的关系视觉检测的基础知识（一）光源2016-7Apol工业机器视觉系统的前沿应用视觉检测硬件构成的基本部分和光源相关的最重要的两个参数就是光源颜色和光源形状。

一、什么是颜色？

颜色是通过眼、脑和我们的生活经验所产生的一种对光的视觉效应，我们肉眼所见到的光线，

是由波长范围很窄的电磁波产生的，不同波长的电磁波表现为不同的颜色，对色彩的辨认是

肉眼受到电磁波辐射能刺激后所引起的一种视觉神经的感觉。颜色具有三个特性，即色相，

饱和度和明亮度。

▼简单讲就是光线照到物体，反射到眼中的部分被大脑感知，引起的一种感觉。通过色相

Hue，，饱和度Saturation和明亮度Value来表示，即我们常说的HSV。当然，颜色有不止

一种表示方法，RGB三原色也是另外一种表示方法。但是对人类最直观感受的方式是HSV。

二，什么是HSV？

色相Hue

▼如果将色彩分类，可分为含有颜色的有彩色与不含颜色的无彩色（黑、白、灰）两种。在

有彩色中，红、蓝、黄等颜色的种类即称为“色相（Hue）”。

▼作为主要色相有红、黄、绿、蓝、紫。以这些色相为中心，按照颜色的光谱将颜色排列成

环状的图形我们称之为“色相环”。使用此色相环我们即可求得中间色与补色。

饱和度Saturation

▼饱和度（Saturation）是指颜色的鲜艳度，表示色相的强弱。颜色较深鲜艳的色彩表示“饱

和度较高”，相反颜色较浅发暗的色彩表示“饱和度较低”。饱和度最高的颜色称为“纯色”，饱和度最低的颜色（完全没有鲜艳度可言的颜色）即为无彩色。

明亮度Value

▼明亮度（Value）表示颜色的明暗程度。无论有彩色还是无彩色都具有明亮度。明亮的颜

色表示“明亮度较高”，相反暗的颜色表示“明亮度较低”。无论有彩色还是无彩色，明亮度最

高的颜色即为白色，明亮度最低的颜色即为黑色。也就是说，有彩色的明亮度可用与该亮度

对应的无彩色的程度进行表示。

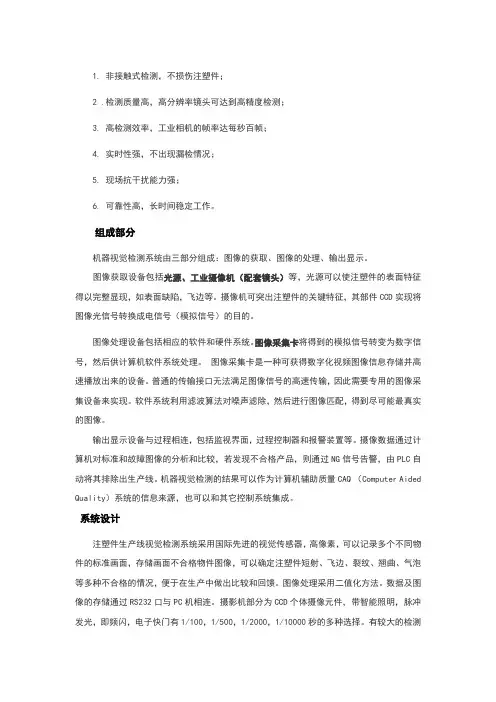

1. 非接触式检测，不损伤注塑件；

2 .检测质量高，高分辨率镜头可达到高精度检测；

3. 高检测效率，工业相机的帧率达每秒百帧；

4. 实时性强，不出现漏检情况；

5. 现场抗干扰能力强；

6. 可靠性高，长时间稳定工作。

组成部分

机器视觉检测系统由三部分组成：图像的获取、图像的处理、输出显示。

图像获取设备包括光源、工业摄像机（配套镜头）等，光源可以使注塑件的表面特征得以完整显现，如表面缺陷，飞边等。摄像机可突出注塑件的关键特征，其部件CCD实现将图像光信号转换成电信号（模拟信号）的目的。

图像处理设备包括相应的软件和硬件系统。图像采集卡将得到的模拟信号转变为数字信号，然后供计算机软件系统处理。 图像采集卡是一种可获得数字化视频图像信息存储并高速播放出来的设备。普通的传输接口无法满足图像信号的高速传输，因此需要专用的图像采集设备来实现。软件系统利用滤波算法对噪声滤除，然后进行图像匹配，得到尽可能最真实的图像。

输出显示设备与过程相连，包括监视界面，过程控制器和报警装置等。摄像数据通过计算机对标准和故障图像的分析和比较，若发现不合格产品，则通过NG信号告警，由PLC自动将其排除出生产线。机器视觉检测的结果可以作为计算机辅助质量CAQ （Computer Aided

Quality）系统的信息来源，也可以和其它控制系统集成。

系统设计

注塑件生产线视觉检测系统采用国际先进的视觉传感器，高像素，可以记录多个不同物件的标准画面，存储画面不合格物件图像，可以确定注塑件短射、飞边、裂纹、翘曲、气泡等多种不合格的情况，便于在生产中做出比较和回馈。图像处理采用二值化方法。数据及图像的存储通过RS232口与PC机相连。摄影机部分为CCD个体摄像元件，带智能照明，脉冲发光，即频闪，电子快门有1/100，1/500，1/2000，1/10000秒的多种选择。有较大的检测范围，设定距离可根据注塑件尺寸规格进行调节。

视觉检测的概念

视觉检测是指利用计算机视觉技术实现对图像或视频中的目标物体进行识别、定位和监测的过程。它利用计算机视觉算法和模型，通过对图像和视频的处理和分析，从中提取出目标物体的特征，进而进行分类、定位等操作。

视觉检测是计算机视觉领域的一个重要技术研究方向，它广泛应用于自动驾驶、智能安防、智能医疗、工业检测等众多领域。视觉检测的基本任务可以分为目标检测、目标分类、目标定位和目标跟踪等几个方面。

首先是目标检测，它是指在图像或视频中找出并识别出感兴趣的目标物体。目标检测既要求实时性，又要求准确性。在传统的视觉检测方法中，一般需要依赖于预先定义的特征提取器，如Haar特征、HOG特征等，再结合分类器进行目标的判断。近年来，基于深度学习的目标检测方法成为主流，如Fast R-CNN、Faster

R-CNN、YOLO等。

其次是目标分类，它是指将检测到的目标物体根据其类别进行分类识别。目标分类是视觉检测技术的核心任务之一，能够帮助计算机理解图像中的内容。传统的目标分类通常是基于机器学习的方法，使用预先提取的特征进行训练和分类，如使用SIFT、SURF等算法进行特征提取，再使用SVM或者K-近邻等算法进行分类。而深度学习在目标分类领域进行了革命性的突破，能够直接从原始图像中学习到高层次的特征表达，如使用卷积神经网络进行图像分类。

另外，目标定位是指在图像或视频中准确地确定目标物体的位置。目标定位一般通过检测目标的外接矩形框或者像素级别的分割来实现。在传统的目标定位方法中，一般会使用基于特征匹配或者模板匹配的方法，如使用Haar特征训练AdaBoost分类器或者使用SIFT匹配进行目标定位。而深度学习方法在目标定位上也取得了很大的成功，如使用YOLO系列的网络通过回归框的边界和置信度来实现目标的定位。

最后是目标跟踪，它是指在连续的图像序列中跟踪目标物体的位置和形状的过程。目标跟踪通常需要从第一帧开始，对目标进行初始化，并不断地根据图像序列的信息进行更新。目标跟踪在移动目标检测、视频分析和机器人视觉等领域具有重要的应用价值。传统的目标跟踪方法包括基于背景模型的方法、基于特征匹配的方法、基于传统机器学习的方法等。而近年来，深度学习在目标跟踪领域也取得了很大的突破，如使用卷积神经网络进行目标特征提取和跟踪。
