电气自动化毕业设计任务书

毕业设计（论文）任务书

学院 电气工程及自动化 专业 班 姓名：

毕业设计（论文）时间： 2017 年 2月 27 日 至 2017 年 6 月 9 日

毕业设计（论文）题目： 智能三相交流异步电动机保护电路设计

毕业设计（论文）任务

1.本毕业设计（论文）课题应达到的目的

三相交流电动机在运行时可能出现各种故障，但出现断相、相序错误的故障相对频繁。严重时可以烧毁电机。故对电机的保护很必要。本设计完成对三相交流异步电动机的断相、相序保护电路的设计。该题目综合应用了数字电子技术、模拟电子技术、电力电子技术、单片机等方面的课程和知识。通过本次设计可以锻炼和提高学生综合运用所学知识和分析问题、解决问题的能力。

2.本毕业设计（论文）课题任务的内容和要求

设计内容：

在了解电动机工作原理的同时，学习掌握电源断相保护和相序检测，保护的相关知识。设计电动机主电路完成电动机的起动停止控制；设计断相、相序检测电路完成对于故障的检测；设计故障保护电路在检测电路检测到异常信号后，能使得电动机主电路断电，完成电机保护；另需要设计显示及报警电路完成电机故障的显示及声光报警。

设计要求：

（1) 完成硬件电路的设计，绘制设计图纸一张及电路板的制作；

（2）完成软件编程；

（3）完成软硬件的联合调试，实现电动机相关保护；

（4）书写毕业论文

3.对本毕业设计（论文）课题成果的要求

（1) 绘制设计图纸一张，制作样机，并完成相关调试；

（2）撰写毕业设计论文

毕业设计（论文）进度计划安排

阶段 应完成的主要工作 起止教学周

1 查找相关资料，撰写开题报告 1周

2 提出相应可行的设计方案 2周

3 完成整体硬件电路图的设计 3-4周

4 搭建硬件电路，中期考核 5-8周

5 毕业实习 10周

电气工程及其自动化 毕业设计（论文）任务书

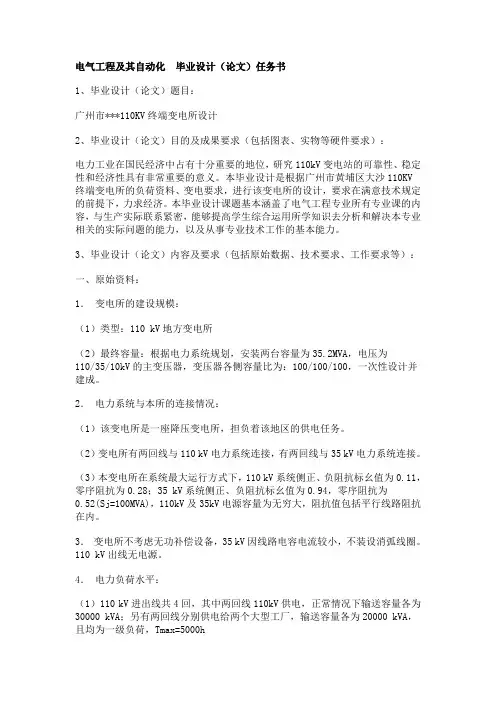

1、毕业设计（论文）题目：

广州市***110KV终端变电所设计

2、毕业设计（论文）目的及成果要求（包括图表、实物等硬件要求）：

电力工业在国民经济中占有十分重要的地位，研究110kV变电站的可靠性、稳定性和经济性具有非常重要的意义。本毕业设计是根据广州市黄埔区大沙110KV终端变电所的负荷资料、变电要求，进行该变电所的设计，要求在满意技术规定的前提下，力求经济。本毕业设计课题基本涵盖了电气工程专业所有专业课的内容，与生产实际联系紧密，能够提高学生综合运用所学知识去分析和解决本专业相关的实际问题的能力，以及从事专业技术工作的基本能力。

3、毕业设计（论文）内容及要求（包括原始数据、技术要求、工作要求等）：

一、原始资料：

1． 变电所的建设规模：

（1）类型：110 kV地方变电所

（2）最终容量：根据电力系统规划，安装两台容量为35.2MVA，电压为110/35/10kV的主变压器，变压器各侧容量比为：100/100/100，一次性设计并建成。

2． 电力系统与本所的连接情况：

（1）该变电所是一座降压变电所，担负着该地区的供电任务。

（2）变电所有两回线与110 kV电力系统连接，有两回线与35 kV电力系统连接。

（3）本变电所在系统最大运行方式下，110 kV系统侧正、负阻抗标幺值为0.11，零序阻抗为0.28；35 kV系统侧正、负阻抗标幺值为0.94，零序阻抗为0.52(Sj=100MVA)，110kV及35kV电源容量为无穷大，阻抗值包括平行线路阻抗在内。

3． 变电所不考虑无功补偿设备，35 kV因线路电容电流较小，不装设消弧线圈。110 kV出线无电源。

4． 电力负荷水平：

（1）110 kV进出线共4回，其中两回线110kV供电，正常情况下输送容量各为30000 kVA；另有两回线分别供电给两个大型工厂，输送容量各为20000 kVA，且均为一级负荷，Tmax=5000h

电气自动化技术专业毕业设计任务书

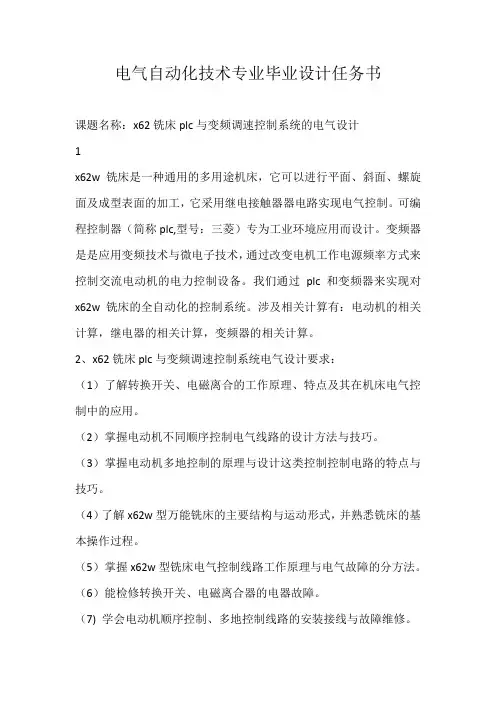

课题名称：x62铣床plc与变频调速控制系统的电气设计

1

x62w铣床是一种通用的多用途机床，它可以进行平面、斜面、螺旋面及成型表面的加工，它采用继电接触器器电路实现电气控制。可编程控制器（简称plc,型号：三菱）专为工业环境应用而设计。变频器是是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。我们通过plc和变频器来实现对x62w铣床的全自动化的控制系统。涉及相关计算有：电动机的相关计算，继电器的相关计算，变频器的相关计算。

2、x62铣床plc与变频调速控制系统电气设计要求：

（1）了解转换开关、电磁离合的工作原理、特点及其在机床电气控制中的应用。

（2）掌握电动机不同顺序控制电气线路的设计方法与技巧。

（3）掌握电动机多地控制的原理与设计这类控制控制电路的特点与技巧。

（4）了解x62w型万能铣床的主要结构与运动形式，并熟悉铣床的基本操作过程。

（5）掌握x62w型铣床电气控制线路工作原理与电气故障的分方法。

（6）能检修转换开关、电磁离合器的电器故障。

（7) 学会电动机顺序控制、多地控制线路的安装接线与故障维修。 （8）能排除x62w铣床的常见故障。

（9）能熟练掌握plc的软件及程序的设计所需指令。

（10）掌握变频器的原理。

能掌握变频调速的指令及能熟练操作变频器。

（11）学会plc与变频器的接线方式。

（12）学会plc与x62w铣床的接线

（13）能应用plc和变频器实现对电梯的全自动控制。

2、毕业设计（论文）完成内容要求：

（1）描述x62铣床的发展及在生活中的作用。

（2）说明电梯的结构并说明其相关名称及作用。

（3）绘制电动机的不同顺序控制的控制接线图（正转，反转，△/丫，两地控制，多地控制等），并说明各种控制的特点及作用与运动形式。

（4）绘制x62铣床电气控制原理图。

（5）说明电气控制线路的特点。

电气工程与自动化系.doc任务书

第一篇：电气工程与自动化系.doc任务书

电气工程与自动化系

电气自动化技术专业毕业设计论文任务书

一、毕业设计目的毕业设计是本专业培养学生的最后一个综合性的实践教学环节。通过完成一定的生产设计或科研试制任务，获得运用基本理论的工程技术训练，达到综合素质和能力的提高。其目的培养学生独立分析和处理专业问题的能力；完成工程师的基本训练和初步具有从事科学研究的能力。具体应达到：

1、掌握查阅资料的方法。资料应为本专业涉及的各种文献资料（包括外文资料）和各种工具书的使用方法。

2、巩固专业思想，确立为我国工业电气自动化、自动化事业奋斗的志向。在工作态度、纪律和团结协作等方面受到良好的训练，为毕业后走上工作岗

位作好准备。

3、培养学生综合运用科学理论知识，实践知识，结合生产、科研课题，独立分析与解决本专业技术问题的能力。

4、进一步提高学生的设计计算、计算机绘图，以及实验测量等基本技能。

5、培养学生在规定的时间内，在教师的指导下，能独立完成毕业设计课题给定的任务，并写出设计说明书。

二、毕业设计的命题

1、根据本专业毕业设计的大纲要求。结合生产实际拟定，即可选择现实题目，也可假拟题目。

2、选题的难易程度要适当，使学生在规定的时间内经过努力方能完成。

3、选题原则上一人一题，尽可能选择工程性较强的课题，以保证有足够的工程训练。

三、毕业设计的要求 1、设计中要严肃认真，严格执行学校或工厂上、下班制度，遵守校规、厂规，要进行考勤，并列入考核内容。

2、要独立思考，独立钻研，深入实际调查研究，不能相互抄袭；要善于向有专长知识的工厂技术人员，工人师傅和各种教师请教。从实际需要出发，不能以涉及未学过、不熟悉部分为理由而推委敷衍。

3、工作量：学生均应参加总体方案的讨论及确定。按此规定的分配任务，按时、按质、按量的完成设计、计算，并对课题成果进行总结，撰写论文。

4、质量：在毕业设计中要注意培养踏实、细致、一丝不苟的科学态度和工作作风，力求符合实际要求，并且具有一定的先进性可行性和经济性。内容要全面，关键部分应有较深入的分析和论证，在自己的见解。图纸（包括图形符号、文字符号、参数、尺寸等）及设计报告符合有关标准的规范。
