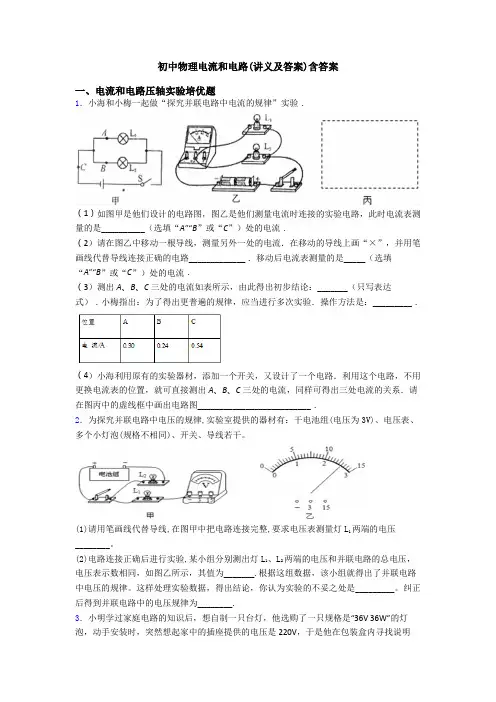

一、电流和电路选择题

1．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）

A. 塑料吸盘“粘”在光滑的瓷砖上

B. 黑板擦“粘”在磁性黑板上

C. 化纤布料衣服易“粘”在身上

D. 两个铅块削平后挤压，“粘”在一起

【答案】 C

【解析】【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。

A、挤出吸盘中的空气，在大气压的作用下吸盘就能“粘”在光滑的瓷砖上。A不符合题意；

B、磁性黑板擦能“粘”在竖直的黑板上，是由于摩擦力与重力平衡。B不符合题意；

C、化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦）。C符合题意；

D、两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果。D不符合题意；

故答案为：C

【分析】头发容易被梳子“粘”起，这是摩擦起电现象，据此逐一分析选项即可.

2．如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）

A. 灯L1和L2并联，电流表测的是L1支路的电流 B. 灯L1和L2并联，电压表测的是电源电压

C. 灯L1和L2串联，电压表测的是L1两端的电压 D. 灯L1和L2串联，电压表测的是L2两端的电压

【答案】C

【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；

CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．

故选C．

【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．

3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（ ）

A. B.

C. D.

【答案】 A

【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.

【分析】串联电路的特点是各用电器互相影响。

4．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。如图所示的电路中，符合上述要求的是（ ）

A. B. C.

D.

【答案】 D

【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。

故答案为：D.

【分析】并联电路中各支路的用电器可以互不影响的工作。

5．如图所示的电路中，当S1、S2都闭合时，则（ ）

A. L1、L2串联 B. L1、L2并联 C. 灯L1被短路 D. 灯L2短路

【答案】 B

【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.

故答案为：B

【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.

6．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1 ， 当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（ ）

A. B. C.

D.

【答案】 C

【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.

【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

7．如图所示的电路中，闭合开关S1和S2 ， 灯泡L1和L2均发光，下列说法正确的是（ ）

A. 电流表测量干路的电流 B. 电压表示数等于L1的电压

C. 只断开S2 ， 电流表示数不变 D. 只断开S2 ， 电压表示数变为零

【答案】 B

【解析】【解答】解：A、由图知，闭合开关S1和S2 ， 灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。A不符合题意；

B、电压表并联在灯泡L2两端，所以测量L2两端电压。由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压。B符合题意；

C、由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2 ， L2是断路状态，所以电流表示数为0．C不符合题意；

D、断开S2 ， 电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变。D不符合题意。

故答案为：B

【分析】此题亦可先画出电路图，再结合电路图分析判断即可.

8．如图所示电路中，电源电压保持不变，闭合开关S1、S2 ， 两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（ ）

A. L1亮度不变，电流表示数变小 B. L1亮度不变，电流表示数不变

C. L1的亮度增大，电流表示数不变 D. L1亮度增大，电流表示数变小

【答案】 A

【解析】【解答】两开关均闭合时，两灯并联在电源两端，两端电压均为电源电压，断开S2后，只有L1接入电路，L1两端电压仍为电源电压，实际功率不变，故亮度不变。断开S2前电流表测量两灯泡的电流之和，断开S2后，只测L1中的电流，故电流减小，由分析可知，A正确，BCD错误。

故答案为：A 【分析】首先进行电路分析，得出两种情况下的两灯的连接方式，然后由电阻的变化得出灯亮度的变化及电流表示数的变化。

9．与如图实物图相对应的电路图是下图中的（ ）

A. B. C.

D.

【答案】 D

【解析】【解答】解：A、开关闭合后一只灯泡被短路，不合题意；

B、两只灯泡并联，开关控制其中一只灯泡，不合题意；

C、两只灯泡并联，开关控制干路，不合题意

D、两灯串联，符合题意。

故答案为：D。

【分析】结合实物图，利用电流流向法分析对应的电路图即可.

10．关于电路，下列说法中错误的是（ ）

A. 电源是提供电能的装置

B. 可以通过开关控制电路的通、断

C. 将电源的正、负极直接用导线连接在一起的电路称为短路

D. 用电器是将其他形式的能转化为电能的装置

【答案】 D

【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；

B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；

C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；

D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。

故答案为：D。

【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.

11．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行观察，画出如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）

A. B. C.

D.

【答案】 B

【解析】【解答】因为人行红、绿灯工作时，要分别发光，所以是并联电路，B符合题意。

故答案为：B.

【分析】并联电路用电器互不影响，每个用电器可以单独工作。

12．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（ ）

A. 8W，12W B. 8W，24W C. 12W，18W D. 12W，24W

【答案】A

【解析】【解答】两电阻丝规格相同，设R1=R2=R；

由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；

由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，

当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，

当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡； P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，

电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；

故答案为：A．

【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.

13．如图所示，闭合电键S时，用电表能正确测量电阻R1两端电压或通过电流的电路图是（ ）

A. B. C.

D.

【答案】B

【解析】【解答】A. 电源短路，A不符合题意.

B. 电压表测量电阻R1两端电压，也就是电源电压，B符合题意.

C. 电压表的正负极接反了，不能测量，C不符合题意.

D. 电源短路，D不符合题意.

故答案为：B.

【分析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出.电流表相当于导线.

14．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）

A. B. C. D.
