电视台播出监测系统设计与实现

118现代电视技术2019.3运

行与维护

石 然 贵州广播电视台摘 要本文主要介绍智能辅助监控系统在贵州广播电视台播出系统中的应用及其特点，并对智能化监控系统的具体应用形式进行说明。该系统通过采集播出链路中的设备信息，综合分析成图形、文字、列表等报告，转化为直观的预警、报警信息，为技术运维人员解决故障提供便利。关键词播出链路 智能监控 信息采集 设备信息2015年贵州广播电视台开建了12频道的高清一体化播总控系统，并于2017年投入使用。该系统由总控系统、播出系统、传输系统、整备系统、智能监控辅助系统组成。新建成的系统是一个高度网络化、IT化的播总控系统，其中使用了大量的IT设备、网络设备和广电专业设备，是一个复杂而庞大的系统，播出通道也比过往复杂。如何高效地使用好播总控系统，在第一时间发现设备隐患并及时排除，避免设备故障造成播出事故；在故障发生时结合逻辑关系提供信号全路由故障评估和影响分析；根据影响分析提供针对指定信号的路由应急方案，实现快速故障排除是我们在播总控设计中重点考虑的问题。一 播出通道架构贵州台的播出系统架构采用主、备路切换器+键控器+主备3×1切换器的主备镜像完全冗余的架构。主要的设备有切换器、键混板卡、三选一切换器、周边板卡、画面分割器。整个播出通道采用了GV公司的产品，视音频上墙监视采用了画面分割器结合大屏显示的方式；每个频道配有技监矩阵配合专业监听、监看设备实现对在播信号的实时监听、监看和检测。其结构如图1所示。二 播出通道监控辅助系统的功能播出通道智能监控辅助系统作为播控系统重要的一部分，其核心价值在于提高值班人员快速发现问题的能力以及处理问题的能力。实现对播出系统信号通道的统一监控和集中告警提示；实现告警集中监控和处理功能、告警关联分析功能、故障定位功能。通过图形化、语音、文字、声光等方式第一时间把告警信息和故障定位展示给值班人员，方便值班人员对故障进行判断和处理，同时提供辅助手段帮助技术人1播出通道结构示意图119Advanced Television Engineering2019/3

广播、电视播出信号监播系统的设计与实现

摘 要：本文主要介绍了广播、电视信号的监播系统，该系统不仅解放了劳动力，同时也为广告客户和栏目组提供录制、回放和资料查询。

关键词：模拟音频监测与分析系统；电视卡；软件功能

1 前言

亳州广播电视台为打造皖北区域强势媒体 安徽广电第一方阵，台领导不仅带领大家干好工作，同时还要求全台人员都要接受监督，在阳光下操作运行。为此，亳州广播电视台成立台监察室，一部分人专门对人员进行监察考核，一部分人员专门成立视听监播组，视听监播组专门对我台所播出和转播的广播、电视信号进行监听、监看，发现问题及时反馈，及时出台监察通报，以共醒、共勉全台职工。广播自办频率三个，转播频率九个，共计十二个频点。电视自办频道五个，电视转播频道三个，共八个频道。为充分利用广电技术，解放劳动力，设计上马一套自动监听监看软件，既可以随时监听监看，也可录制回放监听监看。

2 该套软件介绍如下：

2.1 广播部分：

2.2 电视部分：

电视卡简介：佳的美“影视俏佳人”pt307电视卡，采用高品质的视频采集芯片，插如台式电脑的pci插槽上，立刻使你的电脑变成一台高清数字录像电视机。然而pt307不单单是一块电视接收卡，除了标准的pf（cadle tv）端子输入外，还有标准av端子（rca插座）输入，标准s-video端子输入。完全支持vcd、dvd、dv甚至是ps2游戏平台的视频输入。因为我台只需要监视和录制节目或广告用，所以我台只要把有线电视或无线输入的插头插进tv ant插空，把附带的音频线一头插进电视卡的audio out插空，另一头插进电脑的音效卡。如果想使用遥控器，就把原配的红外接收适配线插入电视卡的r/m插空。

所附带的应用软件光盘装入电脑光驱中，把tvr plus软件安装在电脑中，然后打开就可以运用了。

打开tvr plus后会同时打开播放窗口以及主控制面板，播放窗口就是收看电视的那个窗口了，可以双击此窗口使其最大化。

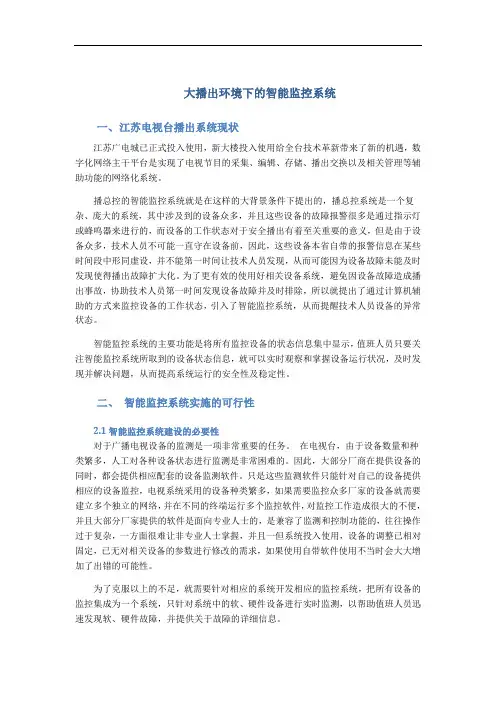

大播出环境下的智能监控系统

一、 江苏电视台播出系统现状

江苏广电城已正式投入使用，新大楼投入使用给全台技术革新带来了新的机遇，数字化网络主干平台是实现了电视节目的采集、编辑、存储、播出交换以及相关管理等辅助功能的网络化系统。

播总控的智能监控系统就是在这样的大背景条件下提出的，播总控系统是一个复杂、庞大的系统，其中涉及到的设备众多，并且这些设备的故障报警很多是通过指示灯或蜂鸣器来进行的，而设备的工作状态对于安全播出有着至关重要的意义，但是由于设备众多，技术人员不可能一直守在设备前，因此，这些设备本省自带的报警信息在某些时间段中形同虚设，并不能第一时间让技术人员发现，从而可能因为设备故障未能及时发现使得播出故障扩大化。为了更有效的使用好相关设备系统，避免因设备故障造成播出事故，协助技术人员第一时间发现设备故障并及时排除，所以就提出了通过计算机辅助的方式来监控设备的工作状态，引入了智能监控系统，从而提醒技术人员设备的异常状态。

智能监控系统的主要功能是将所有监控设备的状态信息集中显示，值班人员只要关注智能监控系统所取到的设备状态信息，就可以实时观察和掌握设备运行状况，及时发现并解决问题，从而提高系统运行的安全性及稳定性。

二、 智能监控系统实施的可行性

2.1智能监控系统建设的必要性

对于广播电视设备的监测是一项非常重要的任务。 在电视台，由于设备数量和种类繁多，人工对各种设备状态进行监测是非常困难的。因此，大部分厂商在提供设备的同时，都会提供相应配套的设备监测软件。只是这些监测软件只能针对自己的设备提供相应的设备监控，电视系统采用的设备种类繁多，如果需要监控众多厂家的设备就需要建立多个独立的网络，并在不同的终端运行多个监控软件，对监控工作造成很大的不便，并且大部分厂家提供的软件是面向专业人士的，是兼容了监测和控制功能的，往往操作过于复杂，一方面很难让非专业人士掌握，并且一但系统投入使用，设备的调整已相对固定，已无对相关设备的参数进行修改的需求，如果使用自带软件使用不当时会大大增加了出错的可能性。

－　玻术专题／／　辩Ａ０ｊＯ＆ｒＥｔ　ＥＶｌＳｌＯ｛　｝｛～　。　Ａ｛：　村ＮｅｔｗｏｒｋＴｅｃｈｎｏｌｏｇｙ／／鞲盎　｛（｝ｓ　｝　Ｆ¨｛　｛　、瓤ｔ　｝。秘赫矗ｊ｛　ｊ鞭越血　。　袅；誊ｉ￡　｛　１ｏ　）；，嘶鱼　辫矗　。　ｒ　基于＿Ｐ的数字电视信号监测系统　的设计与实现　

文／国家广电总局北京地球站浮沉／／　

１引言　近年来，随着我国广播电视事业的发　展，经国内上行的卫星电视广播节目越来越　多，各省市地方电视节目、数字电视等也逐　步走进千家万户，卫星广播电｝见成为我国广　播电视传输覆盖网的重要组成部分，成为广　大受众获取广播电视信息的重要渠道之一。　加强卫星广播电视及有线电视安全播出的　管理，特别是技术质量的监测工作，对于提　高广播电视技术服务质量与维护空中电波　秩序十分必要。广播电视监测系统是广播　电视播出系统不可缺少的组成部分，在新的　形势下，要求监测工作要做到更加快捷、及　时、准确、有效、全面。广播电视监测系统　已经成为安全播出保障工作的不可缺少的　重要手段。　为了能够通过总前端监管机房实现对　各个分前端平台信号的播出质量、传输质　量和播出内容进行监管以及总前端的安全　监控，并通过集中网络管理完成全网数据　摘要：本文介绍了一种基于ＩＰ的数字电视信号监测系统，详细讲述了　该系统架构、基本组成以及各个模块的功能，并对系统所具有的特点　进行了分析。　关键词：数字电视信号监测系统设计特点　的采集、汇总和分析，建设一个可运营管理　先进实用的ＤｖＢ监管平台是十分重要的。　２系统设计和主要功能　图１为ＤＶＢ—Ｓ卫星数字电视监测系统　架构图。该系统从功能上可划分为：信号接　收子系统、转码存储子系统、音视频监测　显示子系统、管理子系统和数据库子系统　等模块。　２。１信号接收子系统　信号接收子系统将接收到的ＡＳＩ信号　（加密或未加密），经过专用的ＡＳＩ解扰设备　进行解扰，并将解扰后的ＭＰＴＳ以ＩＰ的方式　（￣ＰＭＰＴＳ　Ｏｖｅｒ　ＩＰ），发送到网络中；解复用设　备将接收到的复用传输流ＭＰＴＳ转换成单路　传输流ＳＰＴｓ，以ＩＰ的方式发送到核心交换机　中（Ｉ￣ＰＳＰＴＳ　Ｏｖｅｒ　ＩＰ），供转码存储子系统和　监测子系统使用。　２＿２转码子系统　转码子系统采用专用的转码服务器，
