开关电源知识

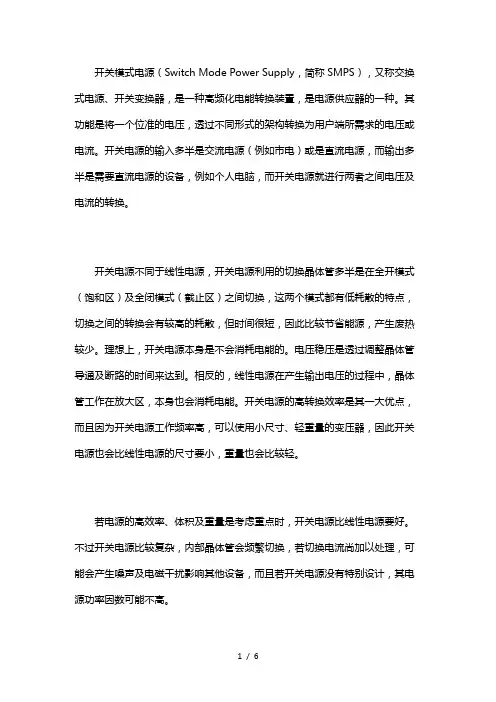

1 / 6 开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

开关电源不同于线性电源，开关电源利用的切换晶体管多半是在全开模式（饱和区）及全闭模式（截止区）之间切换，这两个模式都有低耗散的特点，切换之间的转换会有较高的耗散，但时间很短，因此比较节省能源，产生废热较少。理想上，开关电源本身是不会消耗电能的。电压稳压是透过调整晶体管导通及断路的时间来达到。相反的，线性电源在产生输出电压的过程中，晶体管工作在放大区，本身也会消耗电能。开关电源的高转换效率是其一大优点，而且因为开关电源工作频率高，可以使用小尺寸、轻重量的变压器，因此开关电源也会比线性电源的尺寸要小，重量也会比较轻。

若电源的高效率、体积及重量是考虑重点时，开关电源比线性电源要好。不过开关电源比较复杂，内部晶体管会频繁切换，若切换电流尚加以处理，可能会产生噪声及电磁干扰影响其他设备，而且若开关电源没有特别设计，其电源功率因数可能不高。 2 / 6

主要用途

开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。

主要类型现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC转换器的分类基本上就是直 流开关电源的分类。

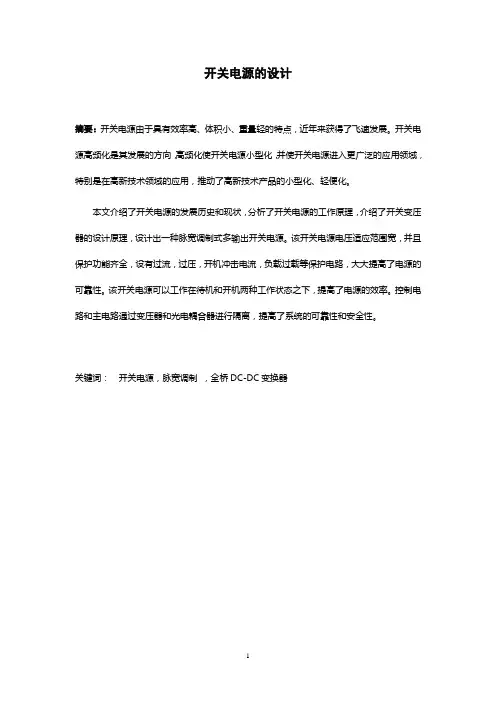

1 开关电源的设计

摘要：开关电源由于具有效率高、体积小、重量轻的特点，近年来获得了飞速发展。开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。

本文介绍了开关电源的发展历史和现状，分析了开关电源的工作原理，介绍了开关变压器的设计原理，设计出一种脉宽调制式多输出开关电源。该开关电源电压适应范围宽，并且保护功能齐全，设有过流，过压，开机冲击电流，负载过载等保护电路，大大提高了电源的可靠性。该开关电源可以工作在待机和开机两种工作状态之下，提高了电源的效率。控制电路和主电路通过变压器和光电耦合器进行隔离，提高了系统的可靠性和安全性。

关键词： 开关电源，脉宽调制 ，全桥DC-DC变换器

Abstract：With high efficiency switching power supply, small size, light weight

characteristics, in recent years gained rapid development. High-frequency switching

2 power supply is the direction of its development, high-frequency switching power

supply technology to make smaller, making switching power supply into a wider

range

of applications, especially in the application of high-tech areas, and promote

the

miniaturization of high-tech products, light of.

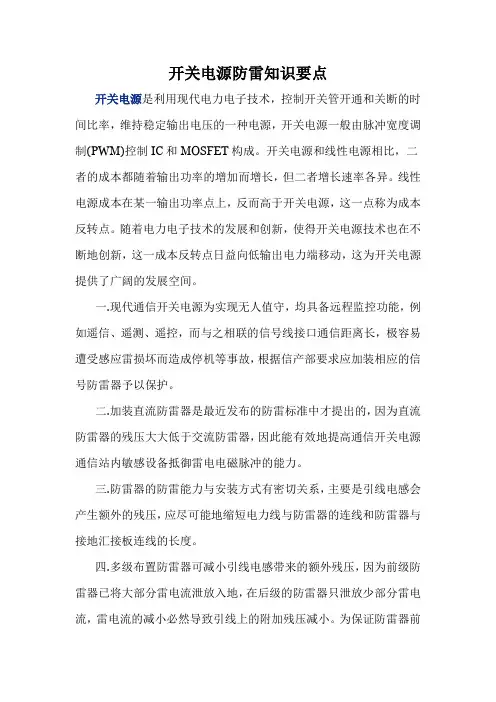

开关电源防雷知识要点

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。

一.现代通信开关电源为实现无人值守，均具备远程监控功能，例如遥信、遥测、遥控，而与之相联的信号线接口通信距离长，极容易遭受感应雷损坏而造成停机等事故，根据信产部要求应加装相应的信号防雷器予以保护。

二.加装直流防雷器是最近发布的防雷标准中才提出的，因为直流防雷器的残压大大低于交流防雷器，因此能有效地提高通信开关电源通信站内敏感设备抵御雷电电磁脉冲的能力。

三.防雷器的防雷能力与安装方式有密切关系，主要是引线电感会产生额外的残压，应尽可能地缩短电力线与防雷器的连线和防雷器与接地汇接板连线的长度。

四.多级布置防雷器可减小引线电感带来的额外残压，因为前级防雷器已将大部分雷电流泄放入地，在后级的防雷器只泄放少部分雷电流，雷电流的减小必然导致引线上的附加残压减小。为保证防雷器前后级的能量配合，防雷器之间的电力电缆长度应不小于15米，否则应采用退耦器进行能量配合。

五.进局电力电缆的防雷容易引起重视，而其它进出通信站的电力线常常被忽视，如照明路灯线、塔灯电力线、非电信设施租用电信电力线等。现在宜采用太阳能塔灯，可减少一个雷击入侵渠道。其它出局电力线应在防雷系统的保护范围内，否则应采取专门的防雷措施。

•

开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！成本很低．如果不将50Hz变为高频那开关电源就没有意义

开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有.

开关电源的工作原理是:

1.交流电源输入经整流滤波成直流;

2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

3.开关变压器次级感应出高频电压,经整流滤波供给负载;

4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;

在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;

开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;

一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源

ATX电源的主要组成部分

EMI滤波电路：EMI滤波电路主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰，在优质电源中一般都有两极EMI滤波电路。

一级EMI电路：交流电源插座上焊接的是一级EMI电源滤波器电路，这是一块独立的电路板，是交流电输入后所经过的第一组电路，这个由扼流圈和电容组成的低通网络能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

二级EMI电路：市电进入电源板后先通过电源保险丝，然后再次经过由电感和电容组成的第二道EMI电路以充分滤除高频杂波，然后再经过限流电阻进入高压整流滤波电路。保险丝能在电源功率太大或元件出现短路时熔断以保护电源内部的元件，而限流电阻含有金属氧化物成分，能限制瞬间的大电流，减少电源对内部元件的电流冲击。
