电路的叠加定理

技术在线・－　３５　－2017年4月下 第08期（总第410期）10.3969/j.issn.1671-489X.2017.08.035基于ＭＡＴＬＡＢ的叠加定理的验证◆谭艳春 樊海红

摘 要 MATLAB具有强大的计算功能、接近数学表达式的程序语言以及友好的用户界面。将该软件合理地应用到电路分析课程教学过程中，可以使抽象的理论知识变得形象生动、便于理解。以叠加定理为例，探讨MATLAB软件在电路分析课程教学上的优势。关键词 叠加定理；电路分析；MATLAB中图分类号：TN702 文献标识码：B 文章编号：1671-489X(2017)08-0035-03Verifi cation of Superposition Principle based on MATLAB//TANYanchun, FAN HaihongAbstract MATLAB has many advantages, such as powerful calcula-tion function, close to the mathematical expression of the progra-mming language and friendly user interface. The abstract theory will become more vivid and easy to understand if MATLAB is applied inthe teaching process of Circuit Analysis reasonably. In this paper, theadvantages of MATLAB used in Circuit Analysis have been discussedwith the example of superposition principle.Key words superposition principle; circuit analysis; MATLAB１　引言电路分析课程是高等院校工科类电类及相关专业必修的一门专业基础课，与模拟电路、数字电路和信号系统等多门后续专业基础课程密切相关。这门课程的难点是理论性强、概念抽象以及计算复杂[1-3]。传统的教学模式一般是先通过课堂讲解理论，然后进入实验室操作验证所学的定理等内容。但可能由于实际存在的各种原因，如实验室资源配比不足、任课教师的教学任务安排和学生的课程冲突等，导致实验课无法和理论课保持同步，因此，实际教学效果不是特别理想。MATLAB作为一款功能强大的高性能软件，集数值分析、矩阵运算、信号处理和图形显示于一体，适合众多学科以及多种工作平台。它已经成为工程计算、数据分析与可视化、信号处理和仿真等领域的首选工具软件。利用MATLAB程序仿真可以随堂对所讲的理论进行验证，可以克服理论与实验不同步的问题。现有很多文章侧重于论述MATLAB解决电路分析计算复杂这个难题[4-7]，如利用MATLAB求解动态电路即解微积分方程等。本文是将MATLAB用于电路分析课程的叠加定理，并且采用语音信号作为输入，以图形和语音的形式展示输出。其优点在于既可以简化运算，又可以使抽象难懂的理论知识变得形象生动、便于理解。２　流程设计本文拟利用MATLAB验证叠加定理，并以图形和声音的形式展示仿真结果。在编写程序代码之前，首先要针对该程序设计出合理的流程图，如图1所示。３　举例验证电路如图2所示，电压源US和电流源IS共同作用，U6作为响应。其中R1=4 Ω，R2=1 Ω，R3=5 Ω，R4=3 Ω。

简述叠加定理的含义

叠加定理是物理学中的一个基本定理，它指出在一个线性系统中，当多个输入同时作用于系统时，系统的响应等于每个输入单独作用于系统时的响应的总和。简单来说，就是多个输入叠加在一起时，系统的响应等于每个输入单独作用时的响应之和。

叠加定理的主要内容包括以下几个方面：

1. 线性系统的定义

叠加定理只适用于线性系统，因此首先需要明确线性系统的定义。线性系统是指系统的输出与输入之间存在线性关系，即当输入信号的幅度发生变化时，输出信号的幅度也会相应地发生变化，且变化的比例关系保持不变。

2. 叠加定理的表述

叠加定理的表述可以用数学公式表示为：设一个线性系统对于输入信号x1(t)的响应为y1(t)，对于输入信号x2(t)的响应为y2(t)，则当这两个输入信号同时作用于系统时，系统的响应为y(t)=y1(t)+y2(t)。

3. 叠加定理的应用

叠加定理在物理学中有着广泛的应用，例如在电路分析中，可以将复杂的电路分解为多个简单的电路，然后分别计算每个电路的响应，最后将它们叠加在一起得到整个电路的响应。在声学中，可以将多个声源的声波叠加在一起，得到它们的总声波。在光学中，可以将多个光源的光线叠加在一起，得到它们的总光线。

4. 叠加定理的限制

叠加定理只适用于线性系统，而且输入信号必须是独立的。如果输入信号之间存在相互作用或者干扰，叠加定理就不再适用。此外，叠加定理也不适用于非线性系统，因为非线性系统的输出与输入之间不存在线性关系。

总之，叠加定理是物理学中一个基本的定理，它可以帮助我们分析复杂的系统，简化计算过程，提高计算效率。在实际应用中，我们需要根据具体情况选择合适的方法来使用叠加定理，以达到最优的分析效果。

龙源期刊网

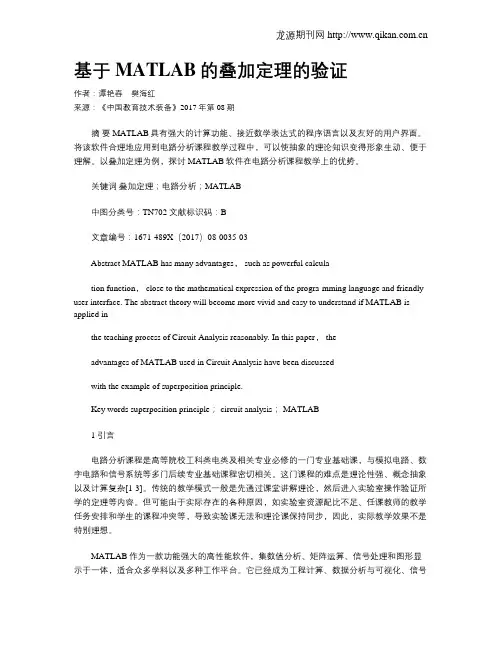

基于MATLAB的叠加定理的验证

作者：谭艳春 樊海红

来源：《中国教育技术装备》2017年第08期

摘 要 MATLAB具有强大的计算功能、接近数学表达式的程序语言以及友好的用户界面。将该软件合理地应用到电路分析课程教学过程中，可以使抽象的理论知识变得形象生动、便于理解。以叠加定理为例，探讨MATLAB软件在电路分析课程教学上的优势。

关键词 叠加定理；电路分析；MATLAB

中图分类号：TN702 文献标识码：B

文章编号：1671-489X（2017）08-0035-03

Abstract MATLAB has many advantages， such as powerful calcula-

tion function， close to the mathematical expression of the progra-mming language and friendly

user interface. The abstract theory will become more vivid and easy to understand if MATLAB is

applied in

the teaching process of Circuit Analysis reasonably. In this paper， the

advantages of MATLAB used in Circuit Analysis have been discussed

with the example of superposition principle.

Key words superposition principle； circuit analysis； MATLAB

电路叠加定理

电路叠加定理是电路分析中常用的方法之一，它是基于线性电路原理的。线性电路原理是指电路中的元件都是线性元件，即元件的电学性能不随电压、电流大小的变化而发生改变。叠加定理是通过分解电路中的电压和电流源，分别计算每个源单独作用于电路的效果，最后将各个结果相加，得到整个电路的响应结果的方法。

电路叠加定理的描述：假设电路中有多个电压源和电流源，每个源单独作用于电路时所产生的电压或电流与其他源作用时产生的电压或电流之和等于所有电压或电流源分别单独作用于电路时产生的电压或电流之和。

叠加定理是建立在线性电路的假设上的，因此只适用于包含线性元件的电路。此外，叠加定理只适用于计算某个节点的电压或某个支路的电流。另外，在使用叠加定理时还有一些需要注意的事项：

1. 所有源都需要在关闭状态下计算其他源的影响，否则计算结果可能不准确。

2. 考虑源的内阻和电路负载时不应使用叠加定理，因为内阻和负载会产生非线性效应。

3. 叠加定理只适用于计算线性电路中某个节点或支路的电压或电流，不能用于计算电路中的功率或电能等其他参数。

在使用叠加定理时，可以根据以下四个步骤进行分析：

1. 保留一个源不变，将其他所有源都设为零。

2. 计算电路中的电流或电压响应。

3. 不断重复步骤1和2，直到所有源都计算过为止。

4. 将每个源的响应结果相加，得到整个电路的响应结果。

叠加定理的优点是可以分别分析电路中每个源的贡献，从而更清楚地了解电路中各元件之间的关系。另外，叠加定理还可以帮助压缩电路分析的复杂度，节省计算时间和精力。但是，使用叠加定理时需要进行多次计算，因此对于大型电路，其计算量可能会非常庞大。

电路叠加定理在电路分析中有着广泛的应用。例如，在交流电路中，可以使用叠加定理对各个频率分量进行单独分析，然后将它们组合起来得到整个电路的响应结果。此外，在直流电路中，可以使用叠加定理来计算各个电源对电路的影响，从而更好地理解电路中各元件之间的关系。总之，电路叠加定理是电路分析中一种简单而有效的方法，通过分析源在电路中的分别作用，可帮助我们更好地了解电路中各元件之间的关系，优化电路设计和维护过程。
