钢筋屈服强度标准值

hrb400钢筋屈服强度标准值

首先，需要明确的是，hrb400钢筋是指其屈服强度达到400MPa的钢筋。屈服强度是指在材料受力过程中，材料开始发生塑性变形的临界点。对于建筑结构而言，钢筋的屈服强度直接关系到结构的承载能力和安全性，因此对于hrb400钢筋的屈服强度标准值有着严格的规定。

根据国家标准，hrb400钢筋的屈服强度标准值应符合GB 1499.2-2007《钢筋混凝土用钢筋 第2部分，冷弯螺纹钢筋》的相关规定。在这一标准中，对于hrb400钢筋的屈服强度有着明确的要求，包括其试验方法、标准值范围等内容。

在实际工程中，建筑设计和施工单位需要严格按照国家标准对hrb400钢筋的屈服强度进行检测和验收。只有当钢筋的屈服强度标准值符合相关规定时，才能保证建筑结构的安全可靠。因此，对于hrb400钢筋的屈服强度标准值，建筑行业的相关人员都应高度重视，并严格执行国家标准的要求。

除了国家标准外，对于hrb400钢筋的屈服强度标准值，建筑行业还应参考行业标准和国际标准，以便更好地把握其相关要求。在工程实践中，对于钢筋的选材、使用和验收都应结合国家标准、行业标准和国际标准，从而确保建筑结构的质量和安全。

总之，hrb400钢筋的屈服强度标准值对于建筑工程具有重要意义，建筑行业的相关人员都应加强对其相关知识的学习和了解，严格执行国家标准和行业标准的要求，以确保建筑结构的质量和安全。希望本文能够对广大建筑工程师和相关人员有所帮助，提升对hrb400钢筋屈服强度标准值的认识和理解。

表1 普通钢筋强度标准值、设计值（N/mm2）

牌号 符号 公称直径

d（mm） 屈服强度标准值fyk 极限强度标准值fstk 抗拉强度设计值fy 抗压强度设计值f’y

HPB300 6~14 300 420 270 270

HRB335 6~14 335 455 300 300

HRB400

6~50

400 540 360 360 HRBF400

RRB400

HRB500 6~50 500 630 435

435 HRBF500

注：对于轴心受压构件，当采用HRB500、HRBF500钢筋时，钢筋的抗压强度设计值f’y应采取400N/mm2

表2 预应力筋强度标准值、设计值（N/mm2）

种类 符号 公称直径

d（mm） 屈服强度标准值fpyk 极限强度标准值fptk 抗拉强度设计值fpy 抗压强度设计值fp’y

中强度预应力

钢丝 光面

螺旋肋

5、7、9 620 800 510

410 780 970 650

980 1270 810

预应力螺纹

钢筋 螺纹 18、25、

32、40、

50 785 980 650

400 930 1080 770

1080 1230 900

消除应力

钢丝 光面

螺旋肋

5 — 1570 1110

410 — 1860 1320

7 — 1570 1110

9 — 1470 1040

— 1570 1110

钢绞线 1×3

（三股）

8.6、10.8、12.9 — 1570 1110

390 — 1860 1320

— 1960 1390

1×7

（七股） 9.5、12.7、15.2、17.8 — 1720 1220

— 1860 1320

— 1960 1390

21.6 — 1860 1320

表3 普通钢筋和预应力筋的弹性模量（×105N/mm2）

牌号或种类 弹性模量Es

HPB300 2.10

HRB335、HRB400、HRB500

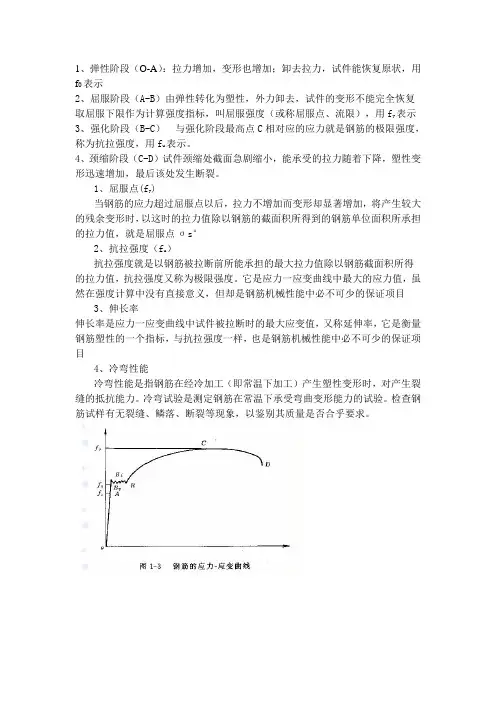

1、弹性阶段（O-A）：拉力增加，变形也增加；卸去拉力，试件能恢复原状，用f0表示

2、屈服阶段（A-B）由弹性转化为塑性，外力卸去，试件的变形不能完全恢复

取屈服下限作为计算强度指标，叫屈服强度（或称屈服点、流限），用fy表示

3、强化阶段（B-C） 与强化阶段最高点C相对应的应力就是钢筋的极限强度，称为抗拉强度，用fu表示。

4、颈缩阶段（C-D）试件颈缩处截面急剧缩小，能承受的拉力随着下降，塑性变形迅速增加，最后该处发生断裂。

1、屈服点(fy)

当钢筋的应力超过屈服点以后，拉力不增加而变形却显著增加，将产生较大的残余变形时，以这时的拉力值除以钢筋的截面积所得到的钢筋单位面积所承担的拉力值，就是屈服点σs°

2、抗拉强度（fu）

抗拉强度就是以钢筋被拉断前所能承担的最大拉力值除以钢筋截面积所得的拉力值，抗拉强度又称为极限强度。它是应力一应变曲线中最大的应力值，虽然在强度计算中没有直接意义，但却是钢筋机械性能中必不可少的保证项目

3、伸长率

伸长率是应力一应变曲线中试件被拉断时的最大应变值，又称延伸率，它是衡量钢筋塑性的一个指标，与抗拉强度一样，也是钢筋机械性能中必不可少的保证项目

4、冷弯性能

冷弯性能是指钢筋在经冷加工（即常温下加工）产生塑性变形时，对产生裂缝的抵抗能力。冷弯试验是测定钢筋在常温下承受弯曲变形能力的试验。检查钢筋试样有无裂缝、鳞落、断裂等现象，以鉴别其质量是否合乎要求。

钢筋强屈比和屈标比计算统计表

工程名称：

钢筋厂家 钢筋规格 使用部位 报告编号 抗拉强度实测值／屈服强度实测值≥1.25 屈服强度实测值／屈服强度标准值≤1.3 结论 备注

对有抗震设防要求的结构，其纵向受力钢筋的性能应满足设计要求；当设计无具体要求时，对按一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E钢筋，其强度和最大力下总伸长率的实测值应符合下列规定：

钢筋的屈服强度和抗拉强度

HPB235钢筋，屈服点强度为235MPa，（延伸率为17%）；

HRB335钢筋，屈服点强度为335MPa，（延伸率为16%)；

HRB400钢筋，屈服点强度为400MPa，（延伸率为15%）。

根据规定，直径28－40的钢筋，断后延伸率可降低1%，40以上的钢筋可降低2%。

以上要求是交货检验的最小保证值

实验 钢筋的拉伸试验

简单的说就是钢筋伸长段与钢筋原长的比。

①钢筋强度的计算

试件的屈服强度按下式计算：

式中ps——屈服点荷载，n；

a0——试件横截面积，cm2。

试件的抗拉强度按下式计算：

式中p0——屈服点荷载，n；

a0——试件横截面积，cm2。

②伸长率的测定

a. 将已拉断试件的两段在断裂处对齐，尽量使其轴线位于一条直线上。如拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。

b. 如拉断处到邻近标距端点的距离大于(1／3)l0时，可用卡尺直接量出已被拉的标距长度l1（mm)。

c. 如拉断处到邻近的标距端点的距离小于或等于(1/3)l0时，可按移位法计算。

d. 伸长率按下式计算（精确至1％）：

式中δ——伸长率，％，精确至1％；

l0——原标距长度，mm；

l1——试件拉断后直接量出或按移位法确定的标距部分的长度，mm（测量精确 mm）。

e. 如试件在标距端点上或标距外断裂，则试验结果无效，应重作试验。

将测试、计算所得到的结果δ10、δ5（δ10、δ5分别表示l0＝10a和l0＝5a时的断后伸长率），对照国家规范对钢筋性能的技术要求，如达到标准要求则合格，如未达到，可取双倍试验重做，如仍未达到标准者，则钢筋的伸长率不合格。

联系电话：

企业网址：山东金业机械有限公司
