屋面保温挤塑聚苯乙烯泡沫板施工工艺流程

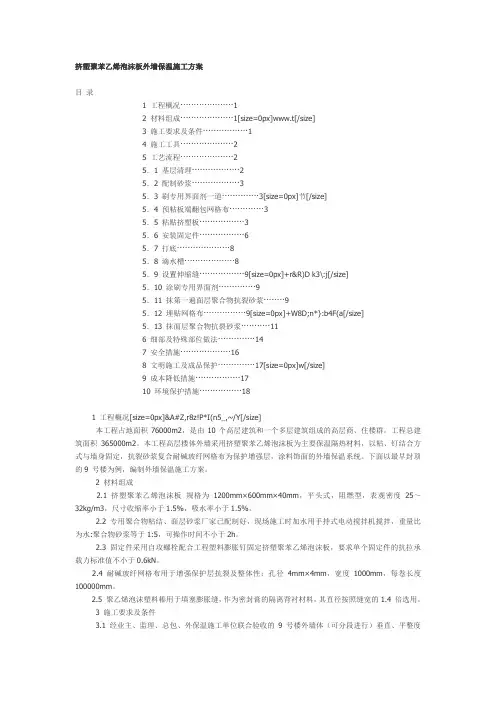

挤塑聚苯乙烯泡沫板外墙保温施工方案

目 录

1 工程概况····················1

2 材料组成····················1[size=0px]www.t[/size]

3 施工要求及条件·················1

4 施工工具····················2

5 工艺流程····················2

5．1 基层清理··················2

5．2 配制砂浆··················3

5．3 刷专用界面剂一道··············3[size=0px]节[/size]

5．4 预粘板端翻包网格布·············3

5．5 粘贴挤塑板·················3

5．6 安装固定件·················6

5．7 打底····················8

5．8 滴水槽···················8

5．9 设置伸缩缝·················9[size=0px]+r&R)D k3\:j[/size]

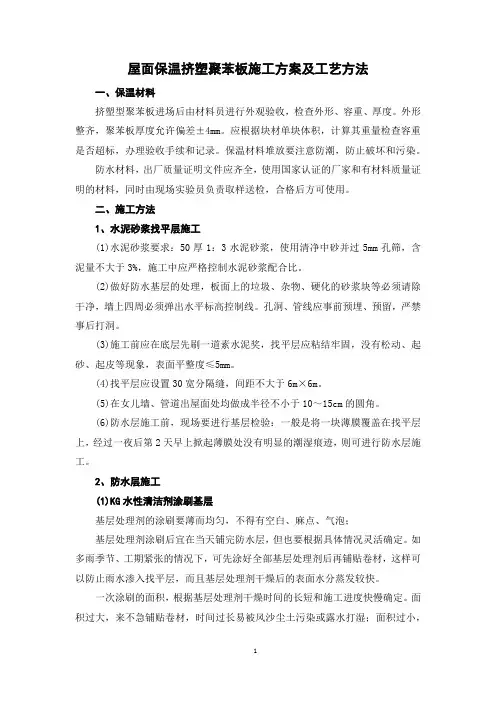

1 屋面保温挤塑聚苯板施工方案及工艺方法

一、保温材料

挤塑型聚苯板进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，聚苯板厚度允许偏差±4mm。应根据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。保温材料堆放要注意防潮，防止破坏和污染。

防水材料，出厂质量证明文件应齐全，使用国家认证的厂家和有材料质量证明的材料，同时由现场实验员负责取样送检，合格后方可使用。

二、施工方法

1、水泥砂浆找平层施工

(1)水泥砂浆要求：50厚1：3水泥砂浆，使用清净中砂并过5mm孔筛，含泥量不大于3%，施工中应严格控制水泥砂浆配合比。

(2)做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线。孔洞、管线应事前预埋、预留，严禁事后打洞。

(3)施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度≤5mm。

(4)找平层应设置30宽分隔缝，间距不大于6m×6m。

(5)在女儿墙、管道出屋面处均做成半径不小于10～15cm的圆角。

(6)防水层施工前，现场要进行基层检验：一般是将一块薄膜覆盖在找平层上，经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹，则可进行防水层施工。

2、防水层施工

(1)KG水性清洁剂涂刷基层

基层处理剂的涂刷要薄而均匀，不得有空白、麻点、气泡；

基层处理剂涂刷后宜在当天铺完防水层，但也要根据具体情况灵活确定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可以防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。

一次涂刷的面积，根据基层处理剂干燥时间的长短和施工进度快慢确定。面积过大，来不急铺贴卷材，时间过长易被风沙尘土污染或露水打湿；面积过小，

2 影响下道工序的施工，拖延工期。

(2)防水卷材铺贴

①卷材防水层施工工艺流程

基层表面清理、修补→喷、涂基层处理剂→节点附加增强处理→定位、弹线、试铺→铺贴卷材→收头处理、节点密封→清理检查修整→保护层施工。

江苏建筑　２００６年第５期（总第１０８期）　５５　

挤塑聚苯乙烯泡沫板外墙外保温系统施工要点及体会　

郁海军　（南京理工大学理学院土木工程系。南京　２１００９４）　

【摘　要】　文章以南京理工大学“十五”三期教工集资住宅为例，介绍了挤塑聚苯乙烯泡沫板（ＦＷＢ）外墙外保温系统的施　工工艺和质量控制要点，以及在施工实践中的一些体会。　【关键词】　挤塑聚苯乙烯泡沫板；外墙外保温系统；施工　【中图分类号】ＴＵ５３２．６３　【文献标识码】Ｂ　【文章编号】１００５—６２７０（２００６）０５—００５５—０２　

Ｔｈｅ　Ｍａｉｎ　Ｐｏｉｎｔｓ　ａｎｄ　Ｅｘｐｅｒｉｅｎｃｅｓ　ｏｆ　ｔｈｅ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　ｏｆ　ＦＷＢ　Ｅｘｔｅｒｉｏｒ　Ｗａｌｌ’Ｓ　Ｅｘｔｅｒｎａ、ｌ　Ｉｎｓｕｌａｔｉｏｎ　Ｓｙｓｔｅｍ　ＹＵ　Ｈａｉ—ｊａｎ　

Ａｂｓｔｒａｃｔ：Ｕｓｉｎｇ　ｔｈｅ　ｒｅｓｉｄｅｎｔｉａｌ　ｂｕｉｌｄｉｎｇｓ　ｏｆ　ｔｈｅ　ｔｈｉｒｄ　ｐｅｒｉｏｄ　ｏｆ“ｔｅｎ—ｆｉｖｅ”ｏｆ　Ｎａｎｊｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ＆　Ｔｅｃｈｎｏｌｏｇｙ　ａｓ　ａｌｌ　ｅｘａｍｐｌｅ．ｔｈｉｓ　ａｒｔｉｃｌｅ　ｐｒｅｓｅｎｔｓ　ｔｈｅ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｃｒａｆｔｓ　ａｎｄ　ｑｕａｌｉｔｙ　ｃｏｎｔｒｏｌｌｉｎｇ　ｍａｉｎ　ｐｏｉｎｔｓ　ｏｆ　ＦＷＢ　ｅｘ—　ｔｅｒｉｏｒ　ｗａｌｌ　ｅｘｔｅｒｎａｌ　ｉｎｓｕｌａｔｉｏｎ　ｓｙｓｔｅｍ，ａｎｄ　ｓｏｍｅ　ｅｘｐｅｒｉｅｎｃｅｓ　ｆｒｏｍ　ｃｏｎｓｔｒｕｃｔｉｎｇ．　Ｋｅｙｗｏｒｄｓ：ＦＷＢ；Ｅｘｔｅｒｉｏｒ　Ｗａｌｌ　Ｅｘｔｅｒｎａｌ　Ｉｎｓｕｌａｔｉｏｎ　Ｓｙｓｔｅｍ；Ｃｏｎｓｔｒｕｃｔｉｏｎ　引言　南京属于典型的夏热冬冷地区，热环境条件比较恶　劣。为改善住宅室内热环境、减小能耗，达到建筑节能５０％　的水平，南京理工大学“十五”三期教工集资住宅采用了挤　塑聚苯乙烯泡沫板（ＦＷＢ）外墙外保温系统。　挤塑聚苯乙烯泡沫板（ＦＷＢ）外墙外保温系统是由挤塑　聚苯乙烯泡沫塑料板、特用粘结剂、聚合物砂浆、专用界面　剂、网格布、固定件组成。它是以挤塑板为保温材料，采用粘　贴和机械锚固方式将挤塑聚苯乙烯泡沫板固定在墙体的外　表面上，聚合物砂浆作保护层、以耐碱玻璃纤维网格布为增　强层、外饰面为涂料、彩色砂浆或面砖的外墙外保温系统。　１　施工工艺　ＦＷＢ外墙外保温系统的施工工艺必须符合中华人民共　和国行业标准《外墙外保温工程技术规程》（ＪＧＪ１４４—２００４）　及江苏省工程建设推荐性技术规程（苏ＪＧ／Ｔ０１６—２００４）《挤　塑聚苯乙烯泡沫塑料板外墙外保温应用技术规程》，根据具　体施工工艺先做样板，由建设单位组织设计、监理、施工单　位进行综合效果的评价，论证合格后展开施工。其施工工艺　流程如图ｌ。　２　质量控制要点　２　１　施工前的准备要充分　２　１．１　材料准备：挤塑聚苯乙烯泡沫板（ＦＷＢ）外墙外保温　系统材料是由专利技术生产的，由供应商提供，各种材料的　性能指标要按照《挤塑聚苯乙烯泡沫塑料板外墙外保温应　用技术规程》要求严格把关。专用粘结砂浆与聚合物砂浆的　配聚合物砂浆　牯’占挤塑板　钻孔及安装固定件　挤塑板打脖拽平．清洁　剽界面剂一道　

机械固定钢丝网架挤塑聚苯乙烯

泡沫板外墙保温

施

工

方

案

编制单位： 河南隆基建设有限公司

编 制 人：

审 核 人：

编制日期： 2009年5月12日 目 录

1工程概况································

2 材料组成································

3 施工要求及条件···························

4 施工工具································

5 工艺流程································

6 细部及特殊部位做法························

7 安全措施································

8 文明施工及成品保护························

9 成本降低措施·····························

10 环境保护措施······ ·····················

1 ：工程概况

本工程位于商丘市归德路以西、神火大道以东、应天路以南，为四栋高层商住综合楼，框剪结构，裙房为17#20#楼一层框架结构、18#19#楼两层框架结构，地下一层为地下室，地上层数17#20#楼为二十二层、18#19#楼为二十四层，建筑总高度分别为68.2、75.1米，4栋楼总建筑面积41725.47平方米，其中地下车库建筑面积为3127.19平方米，商业服务网点部分建筑面积为3541.58平方米，住宅部分建筑面积为35056.7平方米。一、二层为商业服务网点，17#20#楼层高为5.0米、18#19#楼为4.5米，17#20#楼二至二十二层为住宅，18#19#楼三至二十四层为住宅，标准层层高为2.90米，室内外高差0.450米。属一类高层建筑，耐火等级为二级，本工程外墙设有保温层：采用机械固定钢丝网架挤塑聚苯乙烯泡沫板外保温，保温后粘贴外墙面砖及粉刷外墙涂料；其中17#、20#楼采用60㎜厚保温层，18#、19#楼采用40㎜厚保温层。
