万能表的具体使用方法

(万能表)万用表的使用方法(下)

(万能表)万用表的使用方法(下)

万用表是测量电阻、电压、电流和音频电平等的仪表。

a 测电阻

在测量电阻时，应在标有“Ω”的刻度上看读数(由于通过表头的电流与被测电阻不是成正 比关系，所以表盘上的电阻标度尺是不均匀的。)被测电阻的实际值等于标度尺上的读数乘 以旋钮所指的倍数。在测量前，应先将两表笔短接，转动调零电位器，使指针在0Ω的位置 ，然后选择合适的挡位以保证测量的准确。每换一个量限，都要重新调零。另外，电阻的测量，一定要无源及无其它并联支路的情况下进行。

电阻(或电流)测量完毕后，应将转换开关旋至高电压挡位，这是防止误用欧姆表(或电流挡) 测电压的良好习惯。

b 直流电压、电流的测量

读数时应看“DC”或“V·mA”符号的刻度表，此时旋钮所指的数值即直流 电压或电流的最大量限(量程)。测量前应先估计被测量值的大小，再将转换开关转到适当量 限的档位上。按比例可读出测量值的大小。

测电路上两点间电压时，红色测试笔应接高电位点，黑色测试笔应接低电位点。

测直流电流时，要把电流表串入支路中，所以必须先把被测支路断开。如果没有断开支路就 把两支表笔搭到支路的两端点上去，实际上是用电流表去测电压，电表即被烧毁。

用万用表判断电容器质量

视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。红、黑表笔分别接电容器的负极（每次测试前，需将电容器放电），由表针的偏摆来判断电容器质量。若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。

测量时要注意以下三点：

(1)测量前要先断开电源，以免测试时损坏电表和元件。

(2)万用表电阻挡的内部电压不得大于６Ｖ，量程最好用Ｒ×１００或Ｒ×１ｋ挡。

(3)测量ＩＣ引脚参数时，要注意测量条件，如被测机型、与ＩＣ相关的电位器的滑动臂位置等，还要考虑外围电路元件的好坏。

基础万能表使用方法

1. 使用前

⑴检查指针是否指在面板左端的“0”刻度，若不是则调整机械零位调整器，

使指针指到左端的“0”刻度。

⑵把红、黑表笔分别插入“＋”、“—”插孔。

2.使用

⑴针对不同的测量对象，选用“适当”的量程。

⑵要改变量程必须中止测量，然后旋转量程选择开关。绝对不容许在测量

时转动量程选择开关。

⑶读测量值时，表笔保持与接触点的接触。视线应垂直指针、面板。

3.使用结束

⑴拔下表笔。

⑵把量程选择开关转到交流电压最大量程档。

⑶若万用表长期不用，还应该取下表内电池，以防止电池漏液损坏电表。

二. 用万用电表测量直流电压

1.准备

把量程选择开关旋到直流电压V（DC V）适当量程。

适当是指在保证安全的条件下，使指针偏转最大。

在知道被测量值的可能范围时，只要使量程大于可能的最大值。若

不知被测量的范围，则先选用直流 电压最大量程进行试测。

然后根据试测值选用适当量程。

2.测量

把两支表笔分别接触待测电压元件的两端，使万用表与

待测元件并联。红笔接电势高点（或电流流入点），黑笔接电势低点（或电流流出点）。

3.读测量值

选用DC VA（或V-A）刻度线（一般是从上往下数第二条刻度线）。

满刻度值就是所选的量程值，其余刻度值按比例确定。

若指针没对准刻度线（位于两条刻度间），选读靠近的刻度值；若指针恰在两刻度间中点，取读左、 右刻度都可以。

三. 用万用电表测量直流电流

基本方法同测直流电压，但有以下几点区别：

⑴选用直流电流mA或μA档的适当量程。

⑵断开待测电流处的电路，使表笔接断开点两端，把万用表串联入电路。红笔接电流流入点。

四. 用万用表测交流电压

基本方法与测直流电压一样。仅有以下几点区别：

⑴量程选择开关选用交流电压V（或AC V）量程。

2)表笔接触测量点时，不必考虑电势高低。

⑶选用相应的刻度线。

五. 测电阻值

1.准备

⑴把量程选择开关旋到电阻（Ω）档适当倍率。

USB-PPI，USB-PPI+的具体使用方法

USB-PPI USB接口的西门子PLC S7-200编程电缆,带指示灯,对应西门子产品:6ES7901-3DB30-0XA0 ,通信距离达2公里,电缆长度为3米

USB-PPI+ 隔离型USB 接口的 S7-200PLC 编程电缆,带指示灯,对应西门子产品:6ES7901-3DB30-0XA0,通信距离达2公里,电缆长度3米

具体通讯方法：

1，通过USB-PPI电缆线接上了带电工作的PLC，那么你的USB-PPI电缆线的PPI指示灯会亮的。如果通讯上了有数据交换，那么TX，RX都会闪烁的

2，打开编程软件，然后点击--设置PG/PC接口--PC/PPI Cable(PPI)--属性--PPI--网络参数--高级PPI（点上打钩）---本地连接--连接到--USB。然后确定就OK了。

3，点击--通信--远程（2）--搜索所有波特率（打钩）--双击刷新。

这样就可以搜索到PLC了。

如果还有问题，编建议升级编程软件！

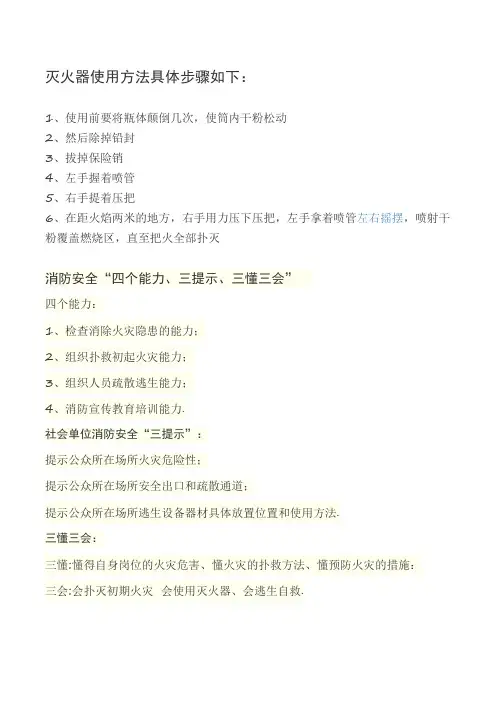

灭火器使用方法具体步骤如下：

1、使用前要将瓶体颠倒几次，使筒内干粉松动

2、然后除掉铅封

3、拔掉保险销

4、左手握着喷管

5、右手提着压把

6、在距火焰两米的地方，右手用力压下压把，左手拿着喷管左右摇摆，喷射干粉覆盖燃烧区，直至把火全部扑灭

消防安全“四个能力、三提示、三懂三会”

四个能力：

1、检查消除火灾隐患的能力；

2、组织扑救初起火灾能力；

3、组织人员疏散逃生能力；

4、消防宣传教育培训能力.

社会单位消防安全“三提示”：

提示公众所在场所火灾危险性；

提示公众所在场所安全出口和疏散通道；

提示公众所在场所逃生设备器材具体放置位置和使用方法.

三懂三会：

三懂:懂得自身岗位的火灾危害、懂火灾的扑救方法、懂预防火灾的措施：

三会:会扑灭初期火灾 会使用灭火器、会逃生自救.
