污水处理气浮设备原理

气浮溶气罐工作原理

气浮溶气罐是一种用于水处理的设备，主要用于去除水中的悬浮物和气体。其工作原理如下：

1. 气浮溶气罐内设有气体分散装置，通过给水口将水进入溶气罐，使水在罐内形成封闭空间。

2. 在气浮溶气罐中，通过计量装置加入一定量的药剂。这些药剂可以是絮凝剂、酸碱调节剂等，根据水质情况选择不同的药剂。

3. 溶气系统通过气泵将气体（通常为空气）压入气浮溶气罐底部的气体分散装置。气体在分散装置中形成微小的气泡。

4. 在气浮溶气罐内，水中的悬浮物和气泡发生接触，悬浮物在气泡的作用下浮到水面上，形成浮渣。

5. 浮渣在水面上形成一层污泥，可以通过污泥刮板或其他装置进行集中处理和清除。

6. 水中的气体也会被气泡带到水面上，通过气体排放装置进行排放，从而去除水中的气体。

通过上述工作原理，气浮溶气罐可以有效地去除水中的悬浮物和气体，提高水质的净化效果。这种设备在水处理、污水处理和工业生产中被广泛应用。

工业废水处理之“气浮法”

摘要 本文简要介绍了气浮净水处理技术的概念、原理和方法,进而总结了气浮法的优缺点。气浮法的适用范围:分离含油废、分离重金属离子、浓缩剩余活性污泥、造纸废水纸浆的回收等。同时,本文对气浮法的现实状况和发展前景进行了论述。

关键词 工业废水;水处理;气浮法

气浮法,是污水中固液分离或液液分离的技术,是工业废水处理的典型方法之一。气浮法用于从废水中去除密度小于1g/ml的悬浮物、油类和脂肪等,并用于污泥的浓缩。

气浮法是如何实现水污分离的。其原理通俗易懂,就是在待处理的工业废水中通过产生大量微气泡,水中的细小微粒粘附在气泡上,形成密度小于水的气浮体,在液体浮力和界面张力的共同作用下,上浮到水面形成浮渣与水分离。气浮法按产气机理不同分为容气气浮法、电气浮法和散气气浮法等。其中,容气气浮中加压气浮是最为常用的方法。

1)加压容器气浮法。在加压条件下,使空气容于水中,达到空气过饱和状态。之后减至常压,令空气析出,空气微小气泡释放在水中,进而实现气浮。这种方式形成的气泡直径小,约为20~100μm,处理效果好,应用最广泛。

2)电解气浮法。电解气浮法是用不容性阳极和阴极,通过直流电将工业废水电解。阳极和阴极产生氢气和氧气的微小气泡,粘附住废水中污染物质颗粒或预先处理过的絮体,形成气浮分离。电解过程形成的气泡较加压容气气浮法所产生的气泡要小得多,而且气泡产生均匀不紊流。电解气浮法不仅通过物理法去除有机污染物,它还有脱色杀菌的氧化作用。尽管电解法总体支出略高,但是以其占地小、泥渣较少、对废水负荷变化适应性强的优点也被广泛采用。

3)散气气浮法。分为扩散板气浮法和叶轮气浮法。扩散板散气通过微孔陶瓷等板管将压缩空气分散于水中形成气浮。此法虽然简单,但效果欠佳,因为气泡直径在1~10mm。叶轮气浮适用于悬浮物浓度高的废水,设备不易堵塞,尤其适合含油废水,处理率达80%。

工业废水气浮处理是在气浮池内进行的,气浮池有平流式和竖流式2种。按废水处理流程不同,气浮池与其他处理单元可以实现组合设置,如:反应-气浮-沉淀,反应气浮-过滤等。平流池以池深浅,造价低,管理方便等优点仍是气浮池的首选。气浮设备还包括加压泵、溶气罐、容气释放器、叶轮设备、电解设备等。为了提高气浮效率,对工业废水有必要进行预处理,使污染物质呈现悬浮状态,悬浮物表面呈现疏水性。故此采用投加化学药剂来促进气浮效果。1)投加表面活性剂维持

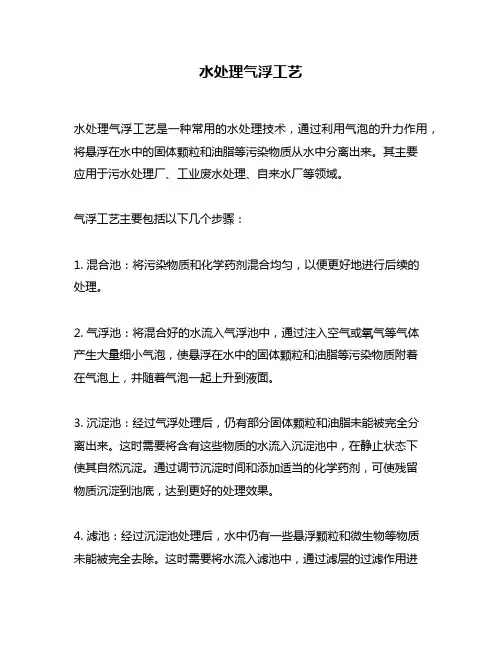

水处理气浮工艺

水处理气浮工艺是一种常用的水处理技术，通过利用气泡的升力作用，将悬浮在水中的固体颗粒和油脂等污染物质从水中分离出来。其主要应用于污水处理厂、工业废水处理、自来水厂等领域。

气浮工艺主要包括以下几个步骤：

1. 混合池：将污染物质和化学药剂混合均匀，以便更好地进行后续的处理。

2. 气浮池：将混合好的水流入气浮池中，通过注入空气或氧气等气体产生大量细小气泡，使悬浮在水中的固体颗粒和油脂等污染物质附着在气泡上，并随着气泡一起上升到液面。

3. 沉淀池：经过气浮处理后，仍有部分固体颗粒和油脂未能被完全分离出来。这时需要将含有这些物质的水流入沉淀池中，在静止状态下使其自然沉淀。通过调节沉淀时间和添加适当的化学药剂，可使残留物质沉淀到池底，达到更好的处理效果。

4. 滤池：经过沉淀池处理后，水中仍有一些悬浮颗粒和微生物等物质未能被完全去除。这时需要将水流入滤池中，通过滤层的过滤作用进一步去除残留的杂质。常用的滤材有石英砂、活性炭、陶粒等。

5. 消毒：经过气浮、沉淀和滤池等工艺处理后的水已经基本上清除了大部分有害物质，但仍可能存在微生物等致病因素。为了确保水质安全，需要对其进行消毒处理。常用的消毒方法有氯气消毒、紫外线消毒、臭氧消毒等。

总之，水处理气浮工艺是一种高效、经济、环保的水处理技术。它能够有效地去除水中悬浮颗粒和油脂等杂质，使水质变得更加清澈透明，并且可以根据实际情况进行调整和改进以达到更好的处理效果。

气浮设备在污水处理领域的应用

一、气浮装置简介（一）气浮原理气浮设备是一类向水中加入空气，使空气以高度分散的微小气泡形式作为载体将水中的悬浮颗粒载浮于水面，从而实现固-液和液-液分离的水处理设备。（二）主要适用场合在水处理技术中，气浮不宜用于高浊度原水的处理。一般来说，气浮设备主要应用在如下场合：①用于处理低浊、含藻类及一些浮游生物的饮用水处理工艺中(一般原水常年悬浮物含量在100mg/L以下)。②用于石油、化工及机械制造业中的含油(包括乳化油)污水的油水分离中。③用于有机及无机污水的物化处理工艺中。④用于污水中有用物资的回收，如造纸厂污水中纸浆纤维及填料的回收工艺。⑤水源受到一定污染及色度高、溶解氧低的原水。⑥用于污水处理厂剩余污泥的浓缩处理工艺。在水处理工艺中采用的气浮设备，按水中产生气泡的方式不同可分为布气气浮设备、溶气气浮设备和电解气浮设备等几种类型，生产中常用加压溶气气浮。二、加压溶气气浮设备（一）加压溶气气浮设备原理加压溶气气浮设备是将原水加压，同时加入空气，使空气溶解于水，然后骤然减至常压，溶解于水的空气以微小气泡(气泡直径约为20-100um左右)从水中析出，将水中的悬浮颗粒浮于水面，从而实现污染物的气浮分离。（二）加压溶气气浮设备分类根据溶气水的来源，可将溶气设备分为全部加压溶气气浮、部分加压溶气气浮和回流加压溶气气浮三种形式。①全部加压溶气流程 如图3-11所示。是将全部废水进行加压溶气，再经减压释放装置进入气浮池进行固液分离。其特点是电耗高，气浮池容积小。②部分加压溶气流程 如图3-12所示。该流程是将部分废水进行加压溶气，其余废水直接送入气浮池。其特点是电耗少，溶气罐的容积较小。但因部分废水加压溶气所能提供的空气量较少，若想提供与全溶气相同的空气量，则必须加大溶气罐的压力。③回流加压溶气流程 如图3-13所示。该流程将部分出水进行回流加压，废水直接送入气浮池。该方法适用于含悬浮物浓度高的废水处理，但气浮他的容积较前两者大。（三）加压溶气气浮设备的构成加压溶气气浮设备主要由空气饱和设备、空气释放及与原水相混合的设备，固-液或液-液分离设备三部分组成。具体来说，主要由以下部件构成：①溶气释放器目前国内最常用的溶气释放器是获得国家发明奖的TS型溶气释放器及其改良型TJ型溶气释放器和TV型专利溶气释放器。其主要特点是：释气完全，在0.15MPa以上即能释放溶气量的99％左右；可在较低的压力下工作，在0.2MPa以上时即能取得良好的净水效果，节约电耗；释出的气泡微细，气泡平均直径为20-40um，气泡密集，附着性能良好。②压力溶气罐压力溶气罐有多种形式，推荐采用能耗低、溶气效率高的空气压缩机供气的喷淋式填料罐。其特点如下：１.该压力溶气罐用普通钢板卷焊而成。但其设计、制作需按一类压力容器要求考虑。２.该压力溶气罐的溶气效率与无填料的溶气罐相比约高出30％。在水温20-30℃范围内，释气量约为理论饱和溶气量的90％-99％。３.可应用的填料种类很多，如瓷质拉西环、塑料斜交错淋水板、不锈钢圈填料、塑料阶梯环等。阶梯环具有较高的溶气效率，可优先考虑。不同直径的溶气罐需配置不同尺寸的填料，填充高度一般取lm左右。当溶气罐直径超过500mm时．考虑到布水的均匀性，可适当增加填料高度。４.由于布气方式、气流流向等因素对填料罐溶气效率几乎没有影响，因此，进气的位置及形式一般无需多加考虑。５.为自动控制罐内最佳液位，采用了浮球液位传感器，当液位达到了浮球传感器下限时， 即指令关闭进气管上的电磁阀；反之，当液位达到上限时，指令开启电磁阀。③气浮池气浮池的布置形式较多，根据待处理水的水质特点、处理要求及各种具体条件，目前已经建成了许多种形式的气浮池，其中有平流与竖流、方形与圆形等布置，同时也出现了气浮与反应、气浮与沉淀、气浮与过滤等工艺一体化的组合形式。平流式气浮池在目前气浮净水工艺中使用最为广泛，常采用反应池与气浮池合建的形式，如图3-14所示。废水进入反应池(可用机械搅拌、折板、孔室旋流等形式)完成反应后、将水流导向底部，以便从下部进入气浮接触室，延长絮体与气泡的接触时间，池面浮渣刮入集渣槽，清水内底邪集水管集取。该形式的优点是池身浅、造价低、构造简单、管理方便；缺点是与后续处理构筑物在高程上配合较困难、分离部分的容积利用率不高等。较常用的还有竖流式气浮池，如图3-15所示。其优点是接触室在池中央，水流向四周扩散，水力条件比平流式单侧出流要好，便于与后续构筑物配合；缺点是与反应池较难衔接，容积利用率低。此外，常用气浮设备还有加压泵、空气压缩机、刮渣机等。（四）加压溶气气浮设备的调试为确定实际设备的工作条件，必须按下列顺序对加压溶气气浮设备进行调试。这里不包括通常的工作，如按设计参数加以校对，泵和机械设备的试运转，电气设备的空载、满载试验等。加压溶气气浮设备的调试包括如下内容。①使被处理水在气浮池内均匀分布。②调节压力溶气罐和管道的压力，使其符合设计要求③调节泵吸水管的进气量或加压溶气水的回流量。④检查气浮池表面浮渣，浮檀应均匀。⑤确定排除浮渣的周期。⑥制订从气浮池表面排除浮渣的操作规程。⑦确定气浮设备的工作效率。⑧当出现处理的实际效率与原设计有偏差时，应修正其主要的工艺参数(如泵的压力、供气量、回流比等)，以建立最适宜的工作条件。（五）加压溶气气浮设备的运行气浮设备的运行，主要是对复杂的物理、化学现象与过程进行经常的观察。管理人员应经过专门培训，具有较熟练的技术，主要操作包括如下内容。①管理全部装置，调整各种泵的流量。②调节压力溶气罐的压力。③调节空气量或回流水量。④按时按规定完成投药工作。⑤开启和关闭刮渣机械，调节其运行速度。⑥调节气浮池的出水量。⑦调节排渣量。⑧操纵输送浮渣的机械设备。
