加热炉检修规程

第 1 页 共 3 页 加热炉检修规程

加热炉检修是确保设备正常运行的重要步骤，也是保障设备安全和延长设备寿命的关键措施之一。本文将介绍加热炉检修的规程，包括检修前的准备工作、检修步骤、检修注意事项等内容。

一、检修前的准备工作

1. 确认加热炉的停机时间和检修周期，以便安排好检修计划。

2. 准备好所需的工具和备件，包括测量仪器、螺丝刀、扳手、润滑油、密封垫等，以免在检修过程中因工具不全而影响检修进度。

3. 清理加热炉及其周围的环境，确保工作区域干净整洁，并采取相应的安全措施，如设置警示标志、消防器材等。

4. 针对不同类型的加热炉，制定相应的操作规范和安全规程，并对相关人员进行必要的培训和指导。

二、检修步骤

1. 关停加热炉：首先，将加热炉的电源关闭，并确认其已完全停机。然后，切断加热炉与外部设备的连接，如输送带、传送装置等。

2. 检查炉体：检查加热炉的外观是否损坏、腐蚀或有其他异常情况；检查炉体内部的保温材料是否完好；检查炉体的密封性能是否良好，如有异常现象需及时修复。 第 2 页 共 3 页 3. 清洁加热炉：拆解加热炉的部件，如炉盖、炉膛内衬等，清除其上的灰尘、油污等杂物；清洗、更换滤网和管道；检查加热炉内部的通风设备，并清除积尘。

4. 检修加热设备：检查加热炉的电热元件、火焰燃烧器等加热设备是否正常工作；检查设备的耐压性能和绝缘性能；清洗加热设备的表面，并检查其连接件是否松动。

5. 检修控制系统：检查加热炉的控制系统是否正常工作，包括温度控制仪表、压力控制仪表等；检查控制系统的线路、传感器、阀门等是否正常运行，有无磨损、松动、老化等情况。

6. 检修安全防护装置：检查加热炉的安全防护装置是否完好，如报警器、限位开关、防爆门等；检查安全阀的载荷、密封性能等；检查气源和电源的连通情况，确保安全设备正常运行。

三、检修注意事项

1. 根据检修的具体情况和需要，制定详细的操作程序和安全措施，并严格按照程序执行。

第 1 页 共 6 页 2024年管式加热炉安全检修的一般要求

一、检查加热炉外观和结构

1. 检查加热炉外观是否完好，是否有变形、裂缝或腐蚀等现象。

2. 检查加热炉的支撑结构是否牢固，是否有松动或损坏等情况。

3. 检查加热炉的进、出口通道是否畅通，是否有积灰或杂物堵塞。

二、检查燃烧系统

1. 检查燃烧器是否正常工作，是否有燃烧不完全的现象。

2. 检查燃烧室内的火焰情况，是否稳定、均匀。

3. 检查燃烧室内的温度分布情况，是否存在过热或过冷的区域。

三、检查换热系统

1. 检查换热管道是否完好，是否有泄漏或腐蚀等情况。

2. 检查换热管道的绝热层是否存在损坏或脱落。

3. 检查换热系统的水循环是否正常，是否存在堵塞或漏水现象。

四、检查安全装置

1. 检查加热炉的自动报警和停机保护装置是否正常工作。

2. 检查加热炉的压力传感器、温度传感器、流量计等检测设备是否准确可靠。

3. 检查加热炉的燃气和燃油供应系统的安全阀门和紧急切断装置是否可靠。

五、检查电气系统

1. 检查加热炉的电气设备和仪表是否正常工作，是否存在短路、漏电等隐患。 第 2 页 共 6 页 2. 检查加热炉的电缆和接线是否完好，是否松动或损坏。

3. 检查加热炉的接地系统是否符合要求，是否存在漏电的情况。

六、清洗和维护

1. 清洗加热炉内的燃烧室、换热管道和烟道等部件，清除积灰和杂物。

2. 维护加热炉的润滑系统，检查润滑油的质量和是否充足。

3. 维护和更换加热炉的滤网、滤芯等过滤器件，确保系统的正常运行。

以上是2024年管式加热炉安全检修的一般要求，对于确保加热炉的安全和正常运行具有重要意义。在进行检修时，应重视每一个细节，确保所有的检查项目都得到完整的执行，并按照相关规范和标准进行操作。

2024年管式加热炉安全检修的一般要求（2）

对检修任务进行统筹安排，保证检修的质量和安全是十分重要的。因此，检修前应做充分的准备，制定切实可行的实施方案。对检修过程实行认真的检查和监督，对检修后的设备进行认真的验收和试车。检修的准备工作如下：

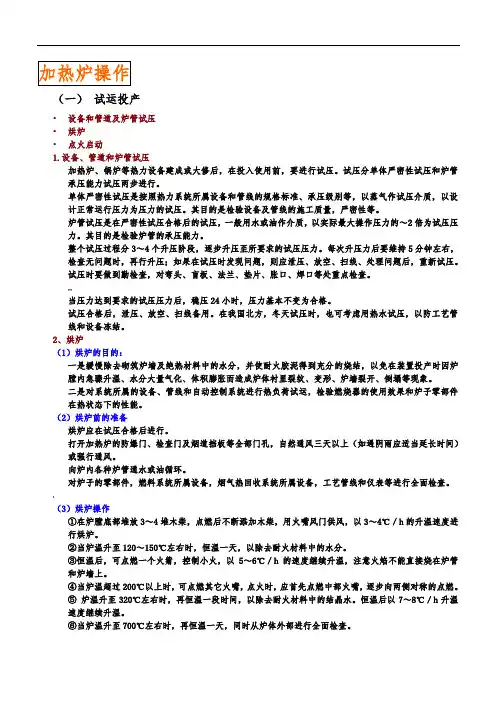

加热炉操作

（一） 试运投产

• 设备和管道及炉管试压

• 烘炉

• 点火启动 1.设备、管道和炉管试压

加热炉、锅炉等热力设备建成或大修后，在投入使用前，要进行试压。试压分单体严密性试压和炉管承压能力试压两步进行。

单体严密性试压是按照热力系统所属设备和管线的规格标准、承压级别等，以蒸气作试压介质，以设计正常运行压力为压力的试压。其目的是检验设备及管线的施工质量，严密性等。

炉管试压是在严密性试压合格后的试压，一般用水或油作介质，以实际最大操作压力的～2倍为试压压力。其目的是检验炉管的承压能力。

整个试压过程分3～4个升压阶段，逐步升压至所要求的试压压力。每次升压力后要维持5分钟左右，检查无问题时，再行升压；如果在试压时发现问题，则应泄压、放空、扫线、处理问题后，重新试压。

试压时要做到勤检查，对弯头、盲板、法兰、垫片、胀口、焊口等处重点检查。

…

当压力达到要求的试压压力后，稳压24小时，压力基本不变为合格。 试压合格后，泄压、放空、扫线备用。在我国北方，冬天试压时，也可考虑用热水试压，以防工艺管线和设备冻结。 2、烘炉

（1）烘炉的目的：

一是缓慢除去砌筑炉墙及绝热材料中的水分，并使耐火胶泥得到充分的烧结，以免在装置投产时因炉膛内急骤升温、水分大量气化、体积膨胀而造成炉体衬里裂纹、变形、炉墙裂开、倒塌等现象。

二是对系统所属的设备、管线和自动控制系统进行热负荷试运，检验燃烧器的使用效果和炉子零部件在热状态下的性能。

（2）烘炉前的准备

烘炉应在试压合格后进行。

打开加热炉的防爆门、检查门及烟道挡板等全部门孔，自然通风三天以上（如遇阴雨应适当延长时间）或强行通风。

向炉内各种炉管通水或油循环。

对炉子的零部件，燃料系统所属设备，烟气热回收系统所属设备，工艺管线和仪表等进行全面检查。

,

（3）烘炉操作

①在炉膛底部堆放3～4堆木柴，点燃后不断添加木柴，用火嘴风门供风，以3～4℃／h的升温速度进行烘炉。

管式加热炉检修作业指导书

1 目的

为管式加热炉检修交底、检修过程控制提供指导。

2 适用范围

本指导书适用于管式加热炉检修交底、停开工控制及检修过程控制。

3 设备属性、参数

3.1基本属性

设备名称 工艺编号

炉 型 规格型号

设计单位 制造单位

启用日期 制造日期

设计热负荷 设备管理等级

3。2辐射段技术参数（样表供参考）

介质名称

操作条件 温度 ℃ 入口 出口

压力 MPa（g）

介质流量 kg/h

设计热负荷 MW

炉管表面热强度 W/m2

介质质量流量 kg/ m2。s

压降 MPa

过剩空气系数 -

排烟温度 ℃

设计热效率 ％

燃料油 kg/h

燃料气 kg/h

炉管形式及材质 -

炉管数量×程数 —

炉管外径×厚度×长度 mm

管心距×排心距 mm

燃烧器型号及数量 -

衬里结构形式与厚度 炉底 mm

辐射室壁板 mm

炉顶 mm

3.3对流段技术参数（样表供参考)

介质名称

入口 出口 入口 出口

操作条件 温度 ℃

压力 MPa(g）

介质流量 kg/h

设计热负荷 MW

炉管表面热强度 W/m2

介质质量流量 kg/ m2。s

压降 MPa

炉管形式及材料 —

炉管数量×程数 —

炉管外径×厚度×长度 mm

管心距×排心距 mm

3。4余热回收系统技术参数（样表供参考)

回收方式

换热元件及材质

设计参数 烟 气 空 气

流量kg/h

进口温度 ℃

出口温度 ℃

换热元件间温度 ℃

允许阻力降Pa

回收余热kW

4 设备特点

4。1设备结构图名称

例：72—01/01~48 15430kW-5。0MPa—Φ168(翅）/Φ141

4。2设备简图

4。3辐射室炉管布置图

4。4对流室炉管布置图
