dcdc电路中的共模电感是一种非常重要的元件，它在电路中起着关键的作用。本文将从共模电感的定义、原理、应用以及选型等方面进行详细阐述。

我们来了解一下共模电感的定义。共模电感是指在直流-直流转换器（DC-DC转换器）中用于滤除共模噪声的电感。共模噪声是指同时作用于电路两个输入端的噪声信号，它们具有相同的幅度和相位。共模电感的主要作用是阻止共模噪声进入电路，从而保证电路的正常工作。

接下来，我们来了解一下共模电感的工作原理。共模电感的工作原理基于电感的特性。当共模噪声进入电路时，共模电感会产生反向的电流，从而抵消共模噪声。共模电感的大小取决于电路的设计和要求，一般来说，共模电感的阻抗应与电路输入端的负载匹配。

共模电感在电路中有着广泛的应用。首先，它常用于直流-直流转换器中，用于滤除共模噪声。在高频电路中，共模电感也常被用于滤波器和功率放大器中，起到抑制共模噪声的作用。此外，共模电感还常被用于干扰抑制、电源线滤波、通信设备、医疗设备等领域。

在选用共模电感时，需要考虑一些关键因素。首先是电感值的选择，通常选择的电感值应能满足电路的要求。其次是电感的尺寸和结构，要根据电路的空间和布局要求来选择合适的尺寸和结构。此外，还需要考虑电感的性能参数，如电感的电流、频率响应等。最后，还需要考虑电感的可靠性和成本等因素。

总结起来，共模电感在dcdc电路中是一种非常重要的元件。它能够有效滤除共模噪声，保证电路的正常工作。共模电感的工作原理是利用电感的特性，通过产生反向电流来抵消共模噪声。在选用共模电感时，需要考虑电感值、尺寸、性能参数以及可靠性和成本等因素。通过合理选择和应用共模电感，可以提高电路的性能和稳定性，减少噪声对电路的干扰。

共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

目录

初识共模电感

共模电感工作原理

漏感和差模电感

从看板卡整体设计看共模电感

从必要性看共模电感

共模电感的测量与诊断

共膜滤波器JEPSUN-CM系列

初识共模电感

共模电感工作原理

漏感和差模电感

从看板卡整体设计看共模电感

从必要性看共模电感

共模电感的测量与诊断

共膜滤波器JEPSUN-CM系列

展开

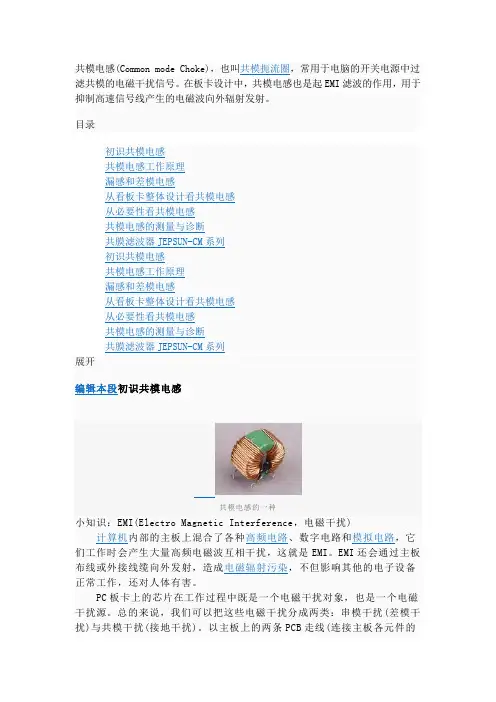

编辑本段初识共模电感

共模电感的一种

小知识：EMI(Electro Magnetic Interference，电磁干扰)

计算机内部的主板上混合了各种高频电路、数字电路和模拟电路，它们工作时会产生大量高频电磁波互相干扰，这就是EMI。EMI还会通过主板布线或外接线缆向外发射，造成电磁辐射污染，不但影响其他的电子设备正常工作，还对人体有害。

PC板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。总的来说，我们可以把这些电磁干扰分成两类：串模干扰(差模干扰)与共模干扰(接地干扰)。以主板上的两条PCB走线(连接主板各元件的导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路.

共模电感

如果板卡产生的共模电流不经过衰减过滤(尤其是像USB和IEEE 1394接口这种高速接口走线上的共模电流)，那么共模干扰电流就很容易通过接口数据线产生电磁辐射——在线缆中因共模电流而产生的共模辐射。美国FCC、国际无线电干扰特别委员会的CISPR22以及我国的GB9254等标准规范等都对信息技术设备通信端口的共模传导干扰和辐射发射有相关的限制要求。为了消除信号线上输入的干扰信号及感应的各种干扰，我们必须合理安排滤波电路来过滤共模和串模的干扰，共模电感就是滤波电路中的一个组成部分。

共模电感 y电容

共模电感和Y电容是电子电路中常用的无源元件，它们在电路中起到滤波、隔离和抑制干扰的作用。共模电感主要用于抑制共模干扰，而Y电容则用于抑制差模干扰。本文将对共模电感和Y电容的原理、特性和应用进行详细介绍。

一、共模电感

1. 原理

共模电感（Common Mode Choke）是一种用于抑制共模干扰的电感器。共模干扰是指两个输入端或两个输出端之间的干扰信号，这种干扰信号在同一时刻同时作用于两个输入端或输出端，导致电路性能下降。共模电感通过产生一个与共模干扰信号相反的磁场，从而抵消共模干扰信号，达到抑制干扰的目的。

2. 特性

共模电感的主要特性包括：高阻抗、低漏感、高饱和电流、良好的温度稳定性等。这些特性使得共模电感在抑制共模干扰方面具有很好的效果。

3. 应用

共模电感广泛应用于各种电子设备中，如通信设备、计算机、家用电器等。在这些设备中，共模电感可以有效地抑制电源线、信号线等线路上的共模干扰，提高设备的可靠性和稳定性。

二、Y电容 1. 原理

Y电容（Y Capacitor）是一种用于抑制差模干扰的电容器。差模干扰是指两个输入端或两个输出端之间的干扰信号，这种干扰信号在不同时刻分别作用于两个输入端或输出端，导致电路性能下降。Y电容通过产生一个与差模干扰信号相反的电场，从而抵消差模干扰信号，达到抑制干扰的目的。

2. 特性

Y电容的主要特性包括：高电容值、低损耗、良好的频率特性、高电压耐受能力等。这些特性使得Y电容在抑制差模干扰方面具有很好的效果。

3. 应用

Y电容广泛应用于各种电子设备中，如通信设备、计算机、家用电器等。在这些设备中，Y电容可以有效地抑制电源线、信号线等线路上的差模干扰，提高设备的可靠性和稳定性。

三、共模电感和Y电容的组合应用

在实际电路设计中，共模电感和Y电容经常组合使用，以实现更好的干扰抑制效果。共模电感和Y电容的组合可以有效地抑制电源线、信号线等线路上的共模干扰和差模干扰，提高设备的可靠性和稳定性。

1 / 4 sepic 共模电感

SEPIC（Single Ended Primary Inductance Convertor）是一种常见的直流到直流转换器拓扑，共模电感是其重要组成部分之一。共模电感在SEPIC中起到滤除差模电流噪声、抑制电磁干扰（EMI）的作用，同时也可以帮助提高电源系统的稳定性和可靠性。下面将详细介绍SEPIC共模电感的工作原理、设计方法、优缺点以及应用场景。

一、工作原理

SEPIC共模电感是一种利用磁芯制成的电感元件，它由一个线绕磁芯和一个线圈组成。输入信号通过开关管和电容器进入磁芯，使磁芯中的电流发生变化。由于磁芯的磁路未被饱和，因此磁芯中的电流产生的磁场将在线圈中感应出电动势。这个电动势可以用来稳定输出电压，同时也可以用来降低输入电流的噪声。

在SEPIC中，共模电感主要起到以下作用：

滤除差模电流噪声：在SEPIC中，输入电流和输出电流存在差模电流噪声。共模电感可以将差模电流噪声转化为磁场能量，从而有效地滤除差模电流噪声。

抑制EMI：共模电感可以抑制SEPIC中的电磁干扰。当SEPIC的开关管导通时，共模电感可以吸收电流变化的能量，减少电流谐波和电磁辐射，从而降低对其他电路和设备的影响。

提高电源稳定性：共模电感可以限制输入电流的变化率，从而减2 / 4 少输入电容的容量要求，提高电源系统的稳定性。

二、设计方法

设计SEPIC共模电感时需要考虑以下几个方面：

磁芯材料和形状：共模电感的磁芯材料和形状对电感值和磁场特性有很大的影响。常用的磁芯材料包括铁氧体、坡莫合金和非晶材料等。根据设计要求选择合适的磁芯材料和形状，可以优化电感和EMI性能。

电感值和电流容量：根据SEPIC的转换效率和EMI要求，需要选择合适的电感值和电流容量。电感值过小可能导致差模电流噪声无法滤除，而电感值过大可能影响电源系统的动态响应。

线圈绕法：线圈的绕法对共模电感的性能也有影响。通常采用对称绕法或双线绕法，以确保线圈的平衡性和降低差模噪声。
