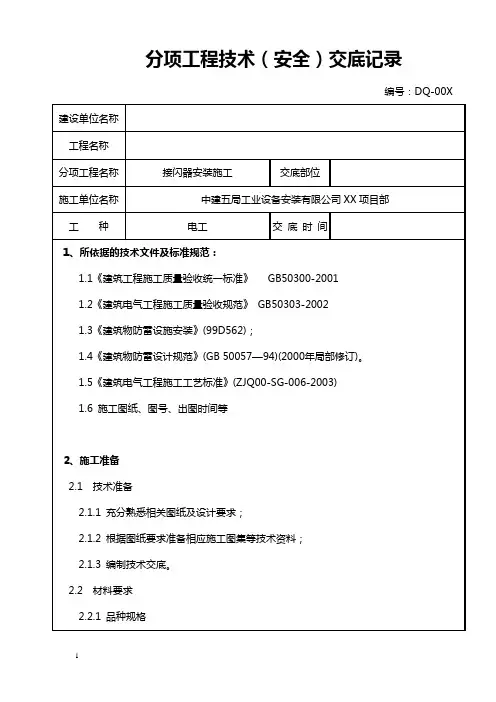

接闪器安装技术交底

分项工程技术（安全）交底记录

编号：DQ-00X

建设单位名称

工程名称

分项工程名称 接闪器安装施工 交底部位

施工单位名称 中建五局工业设备安装有限公司XX项目部

工 种 电工 交 底 时 间

1、所依据的技术文件及标准规范：

1.1《建筑工程施工质量验收统一标准》 GB50300-2001

1.2《建筑电气工程施工质量验收规范》 GB50303-2002

1.3《建筑物防雷设施安装》(99D562)；

1.4《建筑物防雷设计规范》(GB 50057—94)(2000年局部修订)。

1.5《建筑电气工程施工工艺标准》(ZJQ00-SG-006-2003)

1.6 施工图纸、图号、出图时间等

2、施工准备

2.1 技术准备

2.1.1 充分熟悉相关图纸及设计要求；

2.1.2 根据图纸要求准备相应施工图集等技术资料；

2.1.3 编制技术交底。

2.2 材料要求

2.2.1 品种规格

1) 主要材料：镀锌圆钢、镀锌角钢、镀锌钢管、镀锌扁钢及工厂生产的避雷针等。

2) 其他材料：镀锌螺栓、垫圈、弹簧垫圈、支架、电焊条、氧气、乙炔、专用卡子等。

2.2.2 质量要求

镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

2.3 主要机具

电焊机、电焊工具、钢锯、压力案子、倒链(或绞磨)、电锤等。

2.4 作业条件

2.4.1 避雷针安装作业条件：

1) 接地体及引下线必须做完。 2) 土建结构工程已完，并随结构施工做完预埋件。

3) 需要脚手架处脚手架搭设完毕。

2.4.2 避雷网(带)安装作业条件：

1) 接地体与引下线必须做完。

2) 支架安装完毕。

3) 具备调直场地和垂直运输条件。

1 技术交底记录

表C2-1 编 号 01020800C200100009

工程名称 ***

（***） 交底日期 2010年03月10日

施工单位 *** 分项工程名称 冷水机组安装

交底提要 冷水机组安装

交底内容：

一、材料设备要求

1、设备必须具备图纸、产品合格证书，安装使用说明书。

2、设备外观应完好无损，附件应齐全。

3、机房配套设备应齐全完好，并应满足设计要求。根据设备清单对所有设备及零部件进行清点验收。

二、施工条件

1、施工现场应具备满足施工的水源、电源，设备基础完工并达到安装强度。

2、检验土建施工时预留的孔洞、沟槽及各类须埋铁件的位置、尺寸、数量是否符合设计图纸要求。

3、混凝土基础外观质量不得有蜂窝、麻面、裂纹、孔洞、露筋等缺陷。

三、施工工艺

（一）通用规定

1、设备安装前，应进行开箱检查，开箱检查人员可由建设、监理、施工单位的代表组成。

2、空调设备的开箱检查应符合下列规定：

（1）应按装箱清单核对设备的型号、规格及附件数量。

（2）设备的外形应规则、平直，圆弧形表面应平整无明显偏差，结构应完整，焊缝应饱满，无缺损和孔洞。

（3）金属设备的构件表面应作除锈和防腐处理，外表面的色调应一致，且无明显的划伤、锈斑、伤痕、气泡和剥落现象。

（4）非金属设备的构件材质应符合使用场所的环境要求，表面保护涂层应完整。

（5）设备的进出口应封闭良好，随机的零部件，应齐全无缺损。

（二）工艺流程:

基础放线验收→冷水机组安装、找平、找正→试运转、检查验收

1、基础放线验收

（1）设备就位前应对设备基础进行验收，合格后方可安装。

（2）在混凝土基础达到养护强度，表面平整，位置、尺寸、标高、预留孔洞及预埋件等均符合设计要求后，方可安装。

审核人 交底人 接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

A4 接闪器安装 报验申请表

工程名称： 六安市和谐名城4#楼 编号：

致：六安市山石监理有限公司

我单位已完成了 屋面接闪器安装 工作，现报上该工程报验申请表，请予以审查和验收。

附件：

接闪器安装检验批质量验收记录表

承包单位（章）

项目经理

日 期

审查意见：

项目监理机构

总/专业监理工程师

日 期

接闪器安装检验批质量验收记录表

GB50303-2002

单位（子单位）工程名称 六安市和谐名城4#楼

分部（子分部）工程名称 建筑电气 验收部位 屋面

施工单位 安徽华景建设有限公司 项目经理 孙洁

分包单位 / 分包项目经理 /

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 避雷针、带与顶部外露的其他金属物体的连接 第26.1.1条 符合要求

一般项目 1 避雷针、带的位置及固定 第26.1.1条 符合要求

2 避雷带的支持件间距、固定及承力检查 第26.1.1条 符合要求

施工单位检查

评定结果 专业工长（施工员） 蔡家福 施工班组长

经查：主控项目、一般项目均符合规范及设计要求

项目专业质量检查员： 年 月 日

监理（建设）单位

验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

技术交底记录

鲁DQ-004

工程名称 中创大厦 施工单位 青岛海川建设集团有限公司

分项工程名称 接闪器安装 交底日期 年 月 日

交底内容： 依据：《建筑电气工程施工质量验收规范》GB50303-2002

《山东省建筑工程管理局关于保证采暖、卫生、电气工程质量的暂行规定》

《青岛市关于保证建筑设备安装工程质量的若干规定》编写

《建设工程施工现场供用电安全规范》GB50194-93

布置在室外的电焊机应放置在干燥的场所，电焊机的外壳应可靠接地，不得多台串联接地。电焊机的裸露导电部分和转动部分应设安全保护罩。电焊机一次侧电源线必须绝缘良好，不得随地拖拉，长度不大于五米。电焊机应设独立的漏电保护开关箱。电焊机的焊钳必须绝缘良好，二次侧引出线宜采用橡皮绝缘铜芯软线，长度不宜大于三十米。

建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的油漆完整。

避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N的垂直拉力。当设计无要求时，支持件间距取一米。

项目专业技术负责人： 交底人： 接受人：

山东省建设工程质量监督总站监制
