动车组给水卫生系统复习试题

1给排水卫生1.1组成及原理给水卫生系统主要由给水装置、卫生装置、电热开水器等组成，给水装置采用电动水泵压力供水方式给便器、电热开水器等用水部件供水，卫生系统采用中转式真空污物收集装置，收集卫生间便器产生的污物，电热开水器采用电磁加热方式为乘客提供热水。

1.2设备布置给水装置主要包括车下水箱和车上水箱，车下水箱吊装在车体横梁上，车上水箱设置在车内，安装在车体底架的安装座上；卫生装置主要为污物箱，吊装在端部车体横梁上；电热开水器设置在车内部，固定于间壁上。

卫生间安装于车辆端部，采用推拉门。

图13-1给水卫生系统布置图1.3主要部件结构与功能车上水箱，车上水箱主要由车上水箱、车上水泵装置、车上水泵电控箱、注水管路、溢水管路、供水管路、排水管路、防冻装置、液位开关等组成。

具有供水控制、水箱液位指示、大流量保护、吸气保护、缺水保护、泄漏保护、给水系统故障报警、防冻排空等功能。

为保证系统在低温环境下的正常使用，水箱、水泵、管路设有防寒及电加热装置。

图13-2车上水箱车下水箱，车下水箱主要由车下水箱、水泵装置、电气箱、注水管路、溢水管路、供水管路、排水管路、防冻装置、液位开关等组成。

具有供水控制、水箱液位指示、大流量保护、吸气保护、缺水保护、泄漏保护、给水系统故障报警、防冻排空等功能。

为保证系统在低温环境下的正常使用，水箱、水泵、管路设有防寒及电加热装置。

温水器主要由外壳组成、状态指示灯组成、水胆组成、保温材组成、温水管路、冷水管路、排水管路、附件组成、温控器组成、水位控制器及安装架等组成。

采用储水加热方式，为乘客提供40℃±5℃的温水，温水器设有缺水、超温及干烧保护功能，温水器面板设有状态指示灯，用以查看其工作状态。

图13-3温水器电热开水器，由柜体、电气控制箱、辅助控制箱、产水箱、储水箱、加热腔、水位传感器、电磁阀等器件组成。

电热开水器具有冷热水分开、断水保护、缺水自动进水、水位显示、自动保温、防干烧等功能，可为旅客提供超过95℃的热水。

动车组机械师考试：CRH5型动车组机械师考试答案三1、问答题大复位操作步骤（TCMS复位，此操作必须停车时进行）正确答案：（1）确认主控钥匙在“1”位，主手柄和换向手柄均在“0”位；（2）断开主断路器，降下受（江南博哥）电弓，确认网压为零；（3）将主指令开关拨至“0”位（此时列车起紧急制动）；（4）按下左后侧电器柜“RESET”按钮，对TCMS系统进行复位操作；（5）确认列车信息系统显示屏重新启动后，将主指令开关拨至“1”位；（6）进行小复位操作。

2、问答题简述冰雪天气动车组列车的限速暂行标准？正确答案：随车机械师发现动车组车底结冰及动车组被击打需要列车限速时，应立即通知司机，司机根据随车机械师的限速要求运行。

限速标准：（1）降雪天气，当运行区段降中雪或积雪覆盖轨枕板或道砟面时，无砟轨道区段限速250km/h及以下，有砟轨道区段限速200km/h及以下；当运行区段降大雪、暴雪时，无砟轨道区段限速200km/h及以下，有砟轨道区段限速160km/h 及以下。

（2）当无砟轨道区段轨枕板积雪厚度10cm以上时，限速200km/h及以下；有砟轨道区段道砟面积雪厚度5cm以上时，限速160km/h及以下。

（3）中雪、大雪、暴雪的界定标准：以气象部门公布或工务部门观测为准。

（4）接触网导线结冰受电弓取流不畅时，限速160km/h及以下。

（5）动车组车底结冰需要列车限速时，无砟轨道区段限速250km/h及以下，有砟轨道区段限速200km/h及以下。

3、填空题换端保持前需确认总风压力大于等于（）bar，施加停放制动车辆不少于（）辆，至少有（）个以上充电机工作。

正确答案：7；6；54、问答题盘形制动有哪些特点？正确答案：盘形制动有以下特点：（1）结构简单，制动效率高；（2）能充分利用制动粘着系数；（3）能适用车辆高速运行，减轻踏面磨耗；（4）制动盘和闸片的耐磨性好，检修工作量小5、单选CRH5型动车组TCMS设备的工作电源是（）。

给排水及卫生系统一、给水系统1、给水系统概述时速300公里动车组为8辆编组，给水系统采用车下水箱、水泵供水的方式。

给水卫生系统的平面布置（见附图一）附图一给水卫生系统平面布置给水系统的主要设备布置（见表一）表一水箱及用水设备布置1 2 3 4 5 6 7 8水箱容量(L)700 200 1000 无700 无700 200主要用水设备卫生系统盥洗室电开水炉卫生系统盥洗室电开水炉卫生系统盥洗室电开水炉厨房设备卫生系统盥洗室电开水炉防止冬季水箱结冰，水箱设加热装置，并设防冻排空装置。

接通电源，在0％液位开关闭合后，水泵开始工作，将水从水箱泵至车上用水设备。

主供水管路中的压力提高到大约140kPa时，泄压阀工作，水泵至水箱的管支路打开水泵出水返回至箱；车上用水设备用水时，管路中的压力开始降低，泄压阀将支路关闭，水泵将水供至各用水设备。

系统具有防止因供水管路泄漏而造成水泵把水箱中的水泵空的功能。

给水系统管路及水泵的防冻排空，通过接收整列或单车防冻排空指令来执行；水箱的防冻排空通过手动打开水箱端部的排水阀实现。

3、给水系统主要部件3.1水箱组成水箱组成主要由内箱、保温层、外箱、注水装置、溢水装置、水泵装置及供水管路组成（参见下图）。

水箱组成结构图（700L/1000L ）水箱组成结构图（200L ）密封注水口内箱外箱供水管水泵系统内箱外箱密封注水口内箱 外箱供水管内箱►水箱有效容量参见表一；►缺水报警液位:２５％；►水箱能承受25kPa的压力，持续1小时；►内箱采用不锈钢板焊接而成，内部设防波板，为保证强度外部设骨架；►外箱采用铝板，底部采用不锈钢板满足列车以300Km/h高速运行过程中防击要求；►车下水箱组成的注水口分设车体两侧, 配备密封式注水盒和管接头。

注水口设有防污染措施，且注水口符合TB/T112-1974《客车用注水（A、B型）型式与尺寸》；水箱上设溢水管，防止注水过量；►为了满足－２５℃的运行条件，水箱设电加热装置，电加热装置技术参数：●输入电压： AC59~126V●加热控制：通过温控开关控制（开：5℃±3℃，关：18℃±3℃）超温保护：８５℃●电器绝缘耐压符合IEC60077《机车车辆用电气设备》的要求。

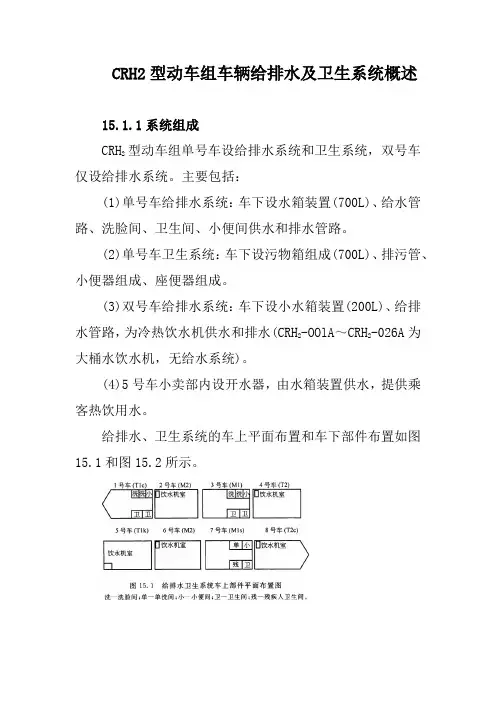

CRH2型动车组车辆给排水及卫生系统概述15.1.1系统组成CRH2型动车组单号车设给排水系统和卫生系统，双号车仅设给排水系统。

主要包括：(1)单号车给排水系统：车下设水箱装置(700L)、给水管路、洗脸间、卫生间、小便间供水和排水管路。

(2)单号车卫生系统：车下设污物箱组成(700L)、排污管、小便器组成、座便器组成。

(3)双号车给排水系统：车下设小水箱装置(200L)、给排水管路，为冷热饮水机供水和排水(CRH2-OOlA～CRH2-026A为大桶水饮水机，无给水系统)。

(4)5号车小卖部内设开水器，由水箱装置供水，提供乘客热饮用水。

给排水、卫生系统的车上平面布置和车下部件布置如图15.1和图15.2所示。

15.1.2系统介绍CRH2型动车组给排水卫生系统由给排水系统、卫生系统组成。

给排水系统组成可以分为：卫生问、小便问和洗脸间的给水设施及水箱装置(包括水泵系统)、车下给水管路(包括管路电伴热装置)、车下排水系统(包括水封组成)、车上供水管路组成、多功能洗面器、温水箱、自动感应水阀等。

给水系统由水泵从水箱向各用水设施提供生活用水。

水箱装置位于车下，与车底横梁通过安装座连接，水泵位于水箱装置的泵室内，水泵的控制部分安装于车上配电盘内。

当车上用水时，供水管路内压力下降，水泵检测到压力下降和流量变化，自动接通电源启动，由车下向车上供水；用水完毕后，水泵检测到供水管路内压力达到设定值和流量小于设定值，水泵自动关闭。

卫生系统包括集便系统、玻璃钢盒子间、卫生设备附件三大部分。

其中集便系统包括座便器组成、小便器组成、污物箱组成及排污管路等；玻璃钢盒子间包括玻璃钢卫生间、玻璃钢洗脸间和玻璃钢小便间；卫生设备附件包括扶手、镜子、垃圾箱、便纸架、婴儿换尿布床等。

便器(小便器和座便器)冲洗时，通过控制部件的一系列动作，冲洗水和污物依靠重力沿排污管进入污物箱。

小便器安装于车上小便问内，小便器由内置控制单元检测光电感应冲洗信息，输出信号控制冲洗通路，依靠水泵供水压力，对小便器进行冲洗。

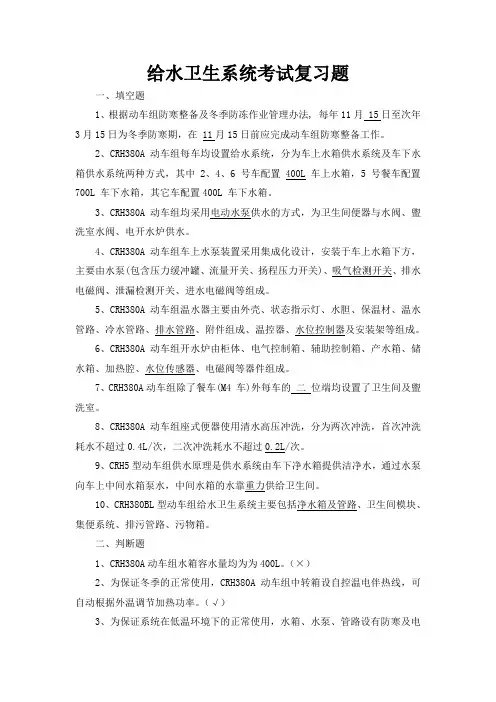

给水卫生系统考试复习题一、填空题1、根据动车组防寒整备及冬季防冻作业管理办法, 每年11月 15日至次年3月15日为冬季防寒期，在 11月15日前应完成动车组防寒整备工作。

2、CRH380A动车组每车均设置给水系统，分为车上水箱供水系统及车下水箱供水系统两种方式，其中2、4、6 号车配置400L 车上水箱，5 号餐车配置700L 车下水箱，其它车配置400L 车下水箱。

3、CRH380A动车组均采用电动水泵供水的方式，为卫生间便器与水阀、盥洗室水阀、电开水炉供水。

4、CRH380A动车组车上水泵装置采用集成化设计，安装于车上水箱下方，主要由水泵(包含压力缓冲罐、流量开关、扬程压力开关)、吸气检测开关、排水电磁阀、泄漏检测开关、进水电磁阀等组成。

5、CRH380A动车组温水器主要由外壳、状态指示灯、水胆、保温材、温水管路、冷水管路、排水管路、附件组成、温控器、水位控制器及安装架等组成。

6、CRH380A动车组开水炉由柜体、电气控制箱、辅助控制箱、产水箱、储水箱、加热腔、水位传感器、电磁阀等器件组成。

7、CRH380A动车组除了餐车(M4 车)外每车的二位端均设置了卫生间及盥洗室。

8、CRH380A动车组座式便器使用清水高压冲洗，分为两次冲洗，首次冲洗耗水不超过0.4L/次，二次冲洗耗水不超过0.2L/次。

9、CRH5型动车组供水原理是供水系统由车下净水箱提供洁净水，通过水泵向车上中间水箱泵水，中间水箱的水靠重力供给卫生间。

10、CRH380BL型动车组给水卫生系统主要包括净水箱及管路、卫生间模块、集便系统、排污管路、污物箱。

二、判断题1、CRH380A动车组水箱容水量均为为400L。

（×）2、为保证冬季的正常使用，CRH380A动车组中转箱设自控温电伴热线，可自动根据外温调节加热功率。

（√）3、为保证系统在低温环境下的正常使用，水箱、水泵、管路设有防寒及电加热装置。

（√）4、CRH380AL动车组车下液位显示器只设水箱液位状态指示灯。

动车组辅助设备课后习题参考答案项目一动车组辅助电气系统一、判断题1．辅助供电系统，配电系统，辅助电源装置；2．牵引供电网，初级绕组；3．主辅一体，主辅分离；4．铅酸蓄电池，镍镉蓄电池，镍镉蓄电池；5．3，2，2．二、选择题1．A；2．C；3．D；4．C；5．D．三、简答题1．动车组辅助电气系统由辅助供电系统、配电系统和辅助电源装置组成。

2．CRH380A型动车组采用干线供电，电源系统贯穿全列车。

动车组设置3套辅助电源装置，分别安装在1，5，8号车车下。

其中1，8号车的辅助电源装置分别向1～４号车和5～8号车的牵引变流器风机（除4，5号车）、牵引变压器风机（除4号车）、电动空气压缩机等负载提供三相交流电源，向列车信息控制装置、制动装置、车门装置、烟火报警装置等负载提供直流电源，并向列车辅助制动装置、给水装置等负载提供单向交流电源。

5号车上的辅助电源装置向4，5号车的牵引变流器风机、牵引电机风机、牵引变压器风机（仅4号车）提供三相交流电源。

项目二动车组空调及换气系统一、判断题1．车内空气环境，车内光环境，车内声环境；2．2，1；3．分体，中顶板，车下；4．车顶，混合箱；5．24．二、选择题1．C；2．A；3．B；4．C；5．A．三、简答题1．CRH380A型动车组空调与换气系统主要由制冷系统、供暖系统、通风系统、应急通风系统以及车内空气压力保护系统组成，分为通风、制冷、强制制冷、制热、强制制热5种运行工况。

每节中间车厢车下设备舱内安装有2台客室空调机组、1台换气装置，通过连接风道与设置在车内的风道相连接。

2．采暖系统主要包括主加热器、辅助加热器两部分。

在冬季，为保证客室空气温度的舒适性，动车组空调的送风温度一般控制在18～25℃，外界新鲜空气在送入客室之前须经主加热器进行加热。

在外门及风挡内门附近还设有带风扇的辅助加热器，以弥补暖风在输送时造成的热量损失，并阻止外界冷空气进入客室。

此外，在消音风道和端车VIP区风道还设有风道加热器。

一级建造师（市政）轨道给排水工程复习题轨道交通和隧道工程一、内容串讲1、轨道交通和隧道工程。

主要出选择题，分值不会多。

2、给水排水工程中，厂站的施工可出案例题，应注意。

3、管道工程施工中，对给水排水管道工程施工注意事项也可出部分案例题。

一、单选题（共69题，在4个选项中，只有一个最符合题意）。

1、对于一级和二级基坑监测的项目还应包括（）（05年考点）A 地上建筑物和周边管线B 基坑地部变形C 墙体竖向变位D 地表沉降解析：一级基坑定义：（1）重要工程或支护结构做主体结构的一部分；（2）开挖深度超10m；（3）与临近建筑物、重要设施的距离在开挖深度以内的基坑；（4）基坑范围内有历史、近代优秀建筑、重要管线等需要严加保护的基坑。

三级基坑：为开挖深度≤7m且周围环境无特别要求的基坑。

二级基坑：除一级、三级以外的属二级基坑。

因此对于一级和二级基坑监测的项目还应包括地上建筑物和周边管线的监测。

2. 盾构掘进控制“四要素”包括( )。

（07年考点）A 开挖控制一次衬砌控制排土量控制线形控制B 开挖控制一次衬砌控制线形控制注浆控制C 开挖控制一次衬砌控制排土量控制注浆控制D 一次衬砌控制排土量控制线形控制注浆控制解析：盾构掘进要经过始发、初始掘进、转换、正常掘进、到达掘进五个阶段。

而盾构掘进的目的是确保开挖面稳定的同时，构筑隧道结构、维持隧道线形、及早填充盾尾空隙。

3、注浆施工中采用高压喷射注浆法的土类为（）（05年考点）A 砂土B 淤泥土C 砂砾土D 粘土解析：不同的土质空隙不同，所需注浆的压力也不同。

4、闭胸式局部气压盾构属于（）（06年考点）A 手掘式B 半机械式C 敞开式 D机械式解析：闭胸式盾构均为机械式开挖。

5、浅埋式地铁车站的出人口设置不宜少于( )个。

（04年考题）A 5B 3C 2D 46、满水试验向池内注水分（）次进行(05考点)A 一B 二C 三D 四解析：水池满水分三次，每次三分之一，注水间隔24h。

动车地勤初级考试(习题卷8)第1部分：单项选择题，共48题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]控制应急灯除了应急继电器外，与其相关的继电器还有（ ）。

A)41K04B)41K05C)41K06答案:A解析:2.[单选题]CRH2A统型动车组给水卫生系统中，设置了车上液位及加热显示器 ，用于显示水箱、（ ）的液位及加热情况。

A)污物箱B)开水炉C)洗手台答案:A解析:3.[单选题]D1修机车一级整备，拖车日常检修修程（ ）A)4000+400kmB)4000-400kmC)4000±400km答案:A解析:4.[单选题]小、辅修机车要按规定时间扣车，扣车时间伸缩范围不应超过()。

A)4hB)6hC)8h答案:B解析:5.[单选题]生产经营单位的主要负责人和安全生产管理人员必须具备与本单位所从事的生产经营活动相应的()和管理能力。

A)岗位职业技能B)安全操作规程C)安全生产知识答案:C解析:6.[单选题]电气化铁路附近发生火灾时，距牵引供电设备带电部分超过（ ）米的燃着物体，使用沙土灭火时，牵引供电设备可不停电，但须保持灭火机具及沙土等与带电部分的距离在（ ）米以上。

A)2#2B)2#4解析:7.[单选题]车体结构的设计使用寿命为（ ）年A)10B)20C)30D)40答案:C解析:8.[单选题]CRH5型动车组车轮直径一级检修检查规定值为：同一轮对≤（）mm；同一转向架≤（）mm。

A)1.5,20B)1.2,20C)1.2,25D)1,15答案:B解析:9.[单选题]熔断器主要用作（ ）保护。

A)过载B)过流C)短路D)过压答案:C解析:10.[单选题]空调冷凝风机与压缩机相互（ ）。

A)联锁B)互锁C)同步D)同速答案:A解析:11.[单选题]螺纹按牙形可以分为三角形、（ ）、梯形、锯齿形和圆形等。

A)三角形B)矩形C)梯形D)锯齿形答案:B解析:12.[单选题]动车组列车通信网络体系结构分为ARCNET通信网络体系结构以及 。

动车组列车长岗位资格考试自测题1. 《旅客列车给水工作管理办法》（铁总运〔2014〕224号）第21条动车组列车给水原则？（一）当日第一趟车始发时应辆辆___。

（二）单程运行时间10～14小时的，途中安排重点车厢补水 ___次。

16辆编组的，优先安排紧邻餐吧车的前部___ 辆、后部___ 辆车厢补水；8辆编组及重联的，每组优先安排紧邻餐吧车的前部___ 辆、后部 ___辆车厢补水；部分车型紧邻餐吧车车厢没有厕所的，向 ___车厢顺延。

（三）单程运行时间在14小时以上的，途中（运行7小时前后）安排 ___次全列满水。

（四）车底连续套跑10小时以上的，中间（运行6小时前后）安排___ 次折返站全列满水。

（五）在给水站停时8分钟及以上时，辆辆___ ；停时6～8分钟，辆辆 ___；停时4~5分钟， ___车厢补水；停时3分钟及以下的，___ 安排给水作业。

[填空题]空1答案：满水空2答案：1空3答案：2空4答案：2空5答案：1空6答案：1空7答案：相邻空8答案：1空9答案：1空10答案：满水空11答案：补水空12答案：重点空13答案：不2. 视力残疾旅客携带导盲犬进站乘车是如何规定的？视力残疾旅客携带导盲犬进站、乘车时，进站口工作人员、 ___按规定检查导盲犬是否系上牵引链，佩戴导盲鞍，并认真查验以下四种证件：购票时所使用的___ 、___ 、___ 、___，对票、证、人不符以及携带证件不全的旅客，拒绝进站乘车。

[填空题]空1答案：列车员空2答案：有效身份证件空3答案：残疾人证空4答案：导盲犬证空5答案：动物健康免疫证明3. 铁路乘车证种类和颜色如何规定的？乘车证种类：（1）硬席全年定期乘车证；（浅___ 色）（2）软席全年定期乘车证；（浅 ___色）（3）硬席临时定期乘车证；（浅 ___色）（4）软席乘车证；（浅 ___色）（5）硬席乘车证；（浅 ___色）（6）通勤乘车证；（浅 ___色）（7）就医乘车证；（浅 ___色）（8）便乘证；（浅 ___色）（9）探亲乘车证；（浅___ 色）购粮乘车证用 ___乘车证代用。

2023-2024年客运机电给排水工程师综合知识考试题库(附含答案)一、单选题1.在电动机过载保护的自锁控制线路中，必须接有()。

A、熔断器B、热继电器C、时间继电器D、中间继电器正确答案：B2.〃。

是限制压力管道中的水流朝一个方向流动的阀门。

A、排气阀B、泄水阀C、止回阀D、阀门正确答案：C3.区间水淹不能保证列车安全运行，需立即进行抢修，向设修调度汇报情况,进行()后,进入区间进行抢修。

A、请点B、获得领导同意C、跟站务员商量D、什么都不用做正确答案：A4.直流电流表与电压表指示的数值，是反映该交变量的OoA、最大值B、平均值C、有效值正确答案：B5.用来防止流体反向流动的阀门称为（）A：球阀B：止回阀C：安全阀D：截止阀正确答案：B6.每月（）日前,各施工部门将下月需开车的施工作业计划电子档（格式见附录A）提交至行车调度部施工管理工程师。

A：17.B：18D：25正确答案：A7.发生液氨或液态氟里昂冻伤后,采用()温水快速复温是急救的关键。

A：3638B：3840C：4042D：4244正确答案：C8.泵的进口管线变径时，宜采用偏心大小头，水管管上应使底面()。

A：偏心B：平直C：轴偏D：A/B/C均有可能正确答案：B9.室外消火栓应沿道路设置,道路宽度超过()Hl时,宜在道路两边设置消火栓，并宜靠近十字路口。

消火栓距路边不应超过2m,距房屋外墙不宜小于5m oB：10C：20D：60正确答案：D10.转换轨的信号设备施工应按()计划申报。

A：A类B：B类C：C类D：D类正确答案：AIL()具有在管路出现负压时向管中进气的功能，从而起到减轻水锤对管路的危害。

A：排气阀B：泄水阀C：止回阀D：阀门正确答案：A12.在有水的金属容器内作业时，照明灯的电压应为()的安全电压,并设防护罩。

A：12VB：24VC：36VD：220V正确答案：A13.在需要其他专业配合的情况下，立即通知()，由其组织配合专业人员迅速赶往现场。
