WEB开发技术
题目: 基础网络实验
姓 名：
班 级：
教 师：朱辉
日 期：2013年10月22日
评 价
摘要：因特网包探索器用于测试网络连接量的程序，一般用于检测网络通与不通，也叫时延，其值越大，速度越慢。Ping发送一个ICMP即因特网信报控制协议；回声请求消息给目的地并报告是否收到所希望的ICMP。远程登录协议和方式是TCP/IP协议族中的一员，是Internet远程登陆服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的电脑上使用telnet程序，用它连接到服务器。文件传输协议使得主机间可以共享文件。
FTP 使用 TCP 生成一个虚拟连接用于控制信息，然后再生成一个单独的 TCP 连接用于数据传输。
1.ping的使用及介绍
1.1ping的介绍
Ping指的是端对端连通，通常用来作为可用性的检查，但是某些病毒木马会强行大量远程执行ping命令抢占你的网络资源，导致系统变慢，网速变慢。严禁ping入侵作为大多数防火墙的一个基本功能提供给用户进行选择。通常情况下你如果不用作服务器或者进行网络测试，可以放心的选中它，保护你的电脑。
1.2ping的作用
ping是用来检查网络是否通畅或者网络连接速度的命令。作为一个生活在网络上的管理员或者黑客来说，ping命令是第一个必须掌握的DOS命令，它所利用的原理是这样的：利用网络上机器IP地址的唯一性，给目标IP地址发送一个数据包，再要求对方返回一个同样大小的数据包来确定两台网络机器是否连接相通，时延是多少。
1.3ping各种参数的使用
ping是个使用频率极高的网络诊断程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报。根据返回的信息，就可以推断TCP/IP参数是否设置得正确以及运行是否正常。
使用ping的各种参数，测试互联网各类门户网站的速度：

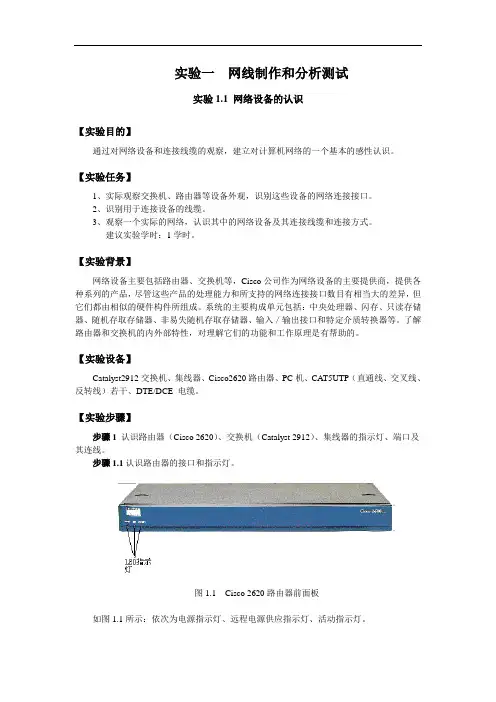

实验一 网线制作和分析测试
实验1.1 网络设备的认识
【实验目的】
通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。
【实验任务】
1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。
2、识别用于连接设备的线缆。
3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。
建议实验学时：1学时。
【实验背景】
网络设备主要包括路由器、交换机等，Cisco公司作为网络设备的主要提供商，提供各种系列的产品，尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。系统的主要构成单元包括：中央处理器、闪存、只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。
【实验设备】
Catalyst2912交换机、集线器、Cisco2620路由器、PC机、CAT5UTP（直通线、交叉线、反转线）若干、DTE/DCE 电缆。
【实验步骤】
步骤1 认识路由器（Cisco 2620）、交换机（Catalyst 2912）、集线器的指示灯、端口及其连线。
步骤1.1认识路由器的接口和指示灯。
图1.1 Cisco 2620路由器前面板
如图1.1所示：依次为电源指示灯、远程电源供应指示灯、活动指示灯。
图1.2 Cisco 2620路由器后面板
路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。由于路由器型号的不同，接口个数和类型也不一样。常见的接口主要有以下几种：
（1）高速同步串口：可连接DDN、帧中继(Frame Relay)、X.25、PSTN(模拟电话线路)。
（2）同步／异步串口：可用软件将端口设置为同步工作方式。
（3）AUI接口：即粗缆口。一般需要外接转换器(AUI-RJ45)连接10Base-T以太网络。
实验一网络认知与传输介质
一，目的和要求
1． 了解实验室网络结构，熟悉网卡，传输介质，交换机等网络的构件；
2． 上网查询双绞线的标准，主要参数，连接方法；
3． 上网查询光纤的主要类型，标准和主要参数；
4． 制作带RJ-45的双绞线缆
二，实验报告
1. 实验室的网络结构为星型网络，
2. 网卡是工作在链路层的网络组件，是局域网中连接计算机和传输介质的接口，不仅能实现与局域网传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等；基本构件：网卡包括硬件和固件程序（只读存储器中的软件例程）；传输介质是通信网络中发送方和接收方之间的物理通路。常用的传输介质可分为有线（双绞线、同轴电缆和光纤等）和无线（无线电波、微波和红外线等）两类；交换机的内部组成为：CPU (中央处理器)：交换机使用特殊用途集成电路芯片ASIC，以实现高速的数据传输，RAM/DRAM：主存储器，存储运行配置，NVRAM（非易失性RAM）：存储备份配置文件等，FlashROM（快闪存储器）：存储系统软件映像文件等。是可擦可编程的ROM，ROM：存储开机诊断程序、引导程序和操作系统软件，接口电路：交换机各端口的内部电路。 双绞线:标准中应用最广的是ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B;双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）
1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to
Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准
2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B就行了。
1

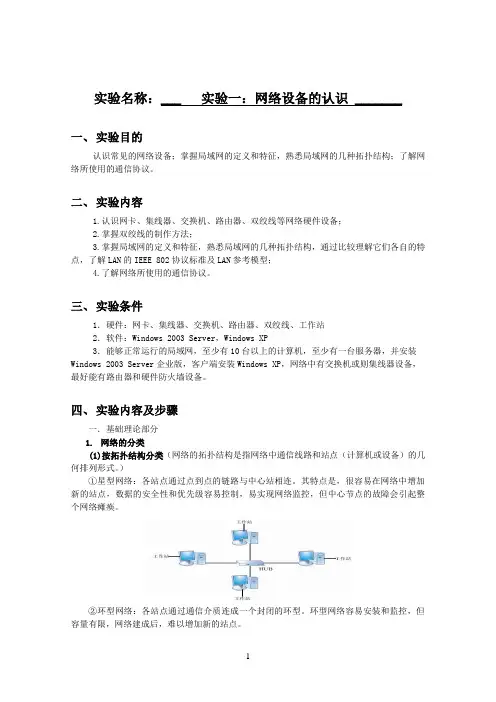

实验名称：___ 实验一：网络设备的认识 _______
一、 实验目的
认识常见的网络设备；掌握局域网的定义和特征，熟悉局域网的几种拓扑结构；了解网络所使用的通信协议。
二、 实验内容
1.认识网卡、集线器、交换机、路由器、双绞线等网络硬件设备；
2.掌握双绞线的制作方法；
3.掌握局域网的定义和特征，熟悉局域网的几种拓扑结构，通过比较理解它们各自的特点，了解LAN的IEEE 802协议标准及LAN参考模型；
4.了解网络所使用的通信协议。
三、 实验条件
1．硬件：网卡、集线器、交换机、路由器、双绞线、工作站
2．软件：Windows 2003 Server，Windows XP
3．能够正常运行的局域网，至少有10台以上的计算机，至少有一台服务器，并安装Windows 2003 Server企业版，客户端安装Windows XP，网络中有交换机或则集线器设备，最好能有路由器和硬件防火墙设备。
四、 实验内容及步骤
一．基础理论部分
1. 网络的分类
(1)按拓扑结构分类（网络的拓扑结构是指网络中通信线路和站点（计算机或设备）的几何排列形式。）
①星型网络：各站点通过点到点的链路与中心站相连。其特点是，很容易在网络中增加新的站点，数据的安全性和优先级容易控制，易实现网络监控，但中心节点的故障会引起整个网络瘫痪。
②环型网络：各站点通过通信介质连成一个封闭的环型。环型网络容易安装和监控，但容量有限，网络建成后，难以增加新的站点。 2
③总线型网络：网络中所有的站点共享一条数据通道。总线型网络安装简单方便，需要铺设的电缆最短，成本低，某个站点的故障一般会影响整个网络。但介质的故障会导致网络瘫痪。总线型网络安全性低，监控比较困难，增加新站点也不如星型网络容易。
树型网、星环型网、星型总线网等其他复杂类型拓扑结构的网络都是以上三中拓扑结构为基础的。
(2)网络结构
①客户端/服务器（C/S/ Client/Server）网络：服务器是指专门提供服务的高性能计算机或专用设备，客户端是用户计算机。
