FSK调制解调原理及设计

  • 格式：docx
  • 大小：48.83 KB
  • 文档页数：3

一．2FSK调制原理：

1、2FSK信号的产生：

2FSK是利用数字基带信号控制在波的频率来传送信息;例如,1码用频率f1来传输,0码用频率f2来传输,而其振幅和初始相位不变;故其表示式为

式中,假设码元的初始相位分别为1和2；112fπ和222fπ为两个不同的码元的角频率；幅度为A为一常数,表示码元的包络为矩形脉冲;

2FSK信号的产生方法有两种：

（1）模拟法,即用数字基带信号作为调制信号进行调频;如图1-1a所示;

（2）键控法,用数字基带信号)(tg及其反)(tg相分别控制两个开关门电路,以此对两个载波发生器进行选通;如图1-1b所示;

这两种方法产生的2FSK信号的波形基本相同,只有一点差异,即由调频器产生的2FSK信号在相邻码元之间的相位是连续的,而键控法产生的2FSK信号,则分别有两个独立的频率源产生两个不同频率的信号,故相邻码元的相位不一定是连续的;

a b

2FSK信号产生原理图

由键控法产生原理可知,一位相位离散的2FSK信号可看成不同频率交替发送的两个2ASK信号之和,即

其中)(tg是脉宽为sT的矩形脉冲表示的NRZ数字基带信号;

其中,na为na的反码,即若1na,则0na；若0na,则1na;

2、2FSK信号的频谱特性：

由于相位离散的2FSK信号可看成是两个2ASK信号之和,所以,这里可以直接应用2ASK信号的频谱分析结果,比较方便,即

2FSK信号带宽为 ssFSKRfffffB2||2||21212 式中,ssfR是基带信号的带宽;

二．2FSK解调原理：

仿真是基于非相干解调进行的,即不要求载波相位知识的解调和检测方法;

其非相干检测解调框图如下

M信号非相干检测解调框图

当k=m时检测器采样值为：

当k≠m时在样本和中的信号分量将是0,只要相继频率之间的频率间隔是,就与相移值无关了,于是其余相关器的输出仅有噪声组成;

其中噪声样本{}和{}都是零均值,具有相等的方差

对于平方律检测器而言,即先计算平方包络 并取其最大值信号;

二进制FSK系统的理论误码率与信噪比的关系给出如下

2FSK具体设计调制与解调

2FSK采用键控法调制,相干解调法进行解调

程序代码如下：

Fc=10; %载频

Fs=100; %系统采样频率

Fd=1; %码速率

N=Fs/Fd;

df=10;

numSymb=25;%进行仿真的信息代码个数

M=2; %进制数

SNRpBit=60;%信噪比

SNR=SNRpBit/log2M;

seed=12345 54321;

numPlot=25;

%产生25个二进制随机码

x=randsrcnumSymb,1,0:M-1;%产生25个二进制随机码

figure1

stem0:numPlot-1,x1:numPlot,'bx';

title'二进制随机序列'

xlabel'Time';

ylabel'Amplitude';

%调制

y=dmodx,Fc,Fd,Fs,'fsk',M,df;

numModPlot=numPlotFs;

t=0:numModPlot-1./Fs;

figure2

plott,y1:lengtht,'b-';

axismint maxt ;

title'调制后的信号'

xlabel'Time';

ylabel'Amplitude';

%在已调信号中加入高斯白噪声

randn'state',seed2;

y=awgny,SNR-10log10-10log10N,'measured',,'dB';%在已调信号中加入高斯白噪声

figure3

plott,y1:lengtht,'b-';%画出经过信道的实际信号

axismint maxt ;

title'加入高斯白噪声后的已调信号'

xlabel'Time';

ylabel'Amplitude'; %相干解调

z1=ddemody,Fc,Fd,Fs,'fsk',M,df;

%带输出波形的相干M元频移键控解调

figure4

stem0:numPlot-1,x1:numPlot,'bx';

hold on;

stem0:numPlot-1,z11:numPlot,'ro';

hold off;

axis0 numPlot ;

title'相干解调后的信号原序列比较'

legend'原输入二进制随机序列','相干解调后的信号'

xlabel'Time';

ylabel'Amplitude';

%误码率统计

errorSym ratioSym=symerrx,z1;

figure6

simbasebandex0:1:5;

title'相干解调后误码率统计'

合集下载

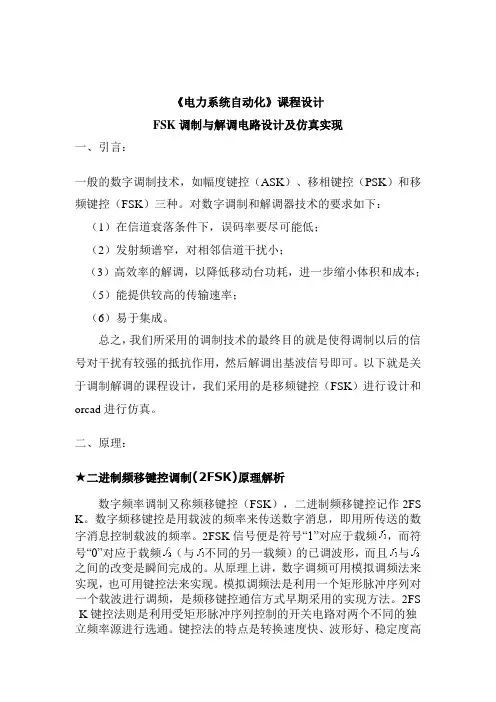

FSK调制与解调电路设计及仿真实现

FSK调制与解调电路设计及仿真实现

《电力系统自动化》课程设计

FSK调制与解调电路设计及仿真实现

一、引言：

一般的数字调制技术，如幅度键控（ASK）、移相键控（PSK）和移频键控（FSK）三种。对数字调制和解调器技术的要求如下：

（1）在信道衰落条件下，误码率要尽可能低；

（2）发射频谱窄，对相邻信道干扰小；

（3）高效率的解调，以降低移动台功耗，进一步缩小体积和成本；

（5）能提供较高的传输速率；

（6）易于集成。

总之，我们所采用的调制技术的最终目的就是使得调制以后的信号对干扰有较强的抵抗作用，然后解调出基波信号即可。以下就是关于调制解调的课程设计，我们采用的是移频键控（FSK）进行设计和orcad进行仿真。

二、原理：

★二进制频移键控调制(2FSK)原理解析

数字频率调制又称频移键控（FSK），二进制频移键控记作2FSK。数字频移键控是用载波的频率来传送数字消息，即用所传送的数字消息控制载波的频率。2FSK信号便是符号“1”对应于载频，而符号“0”对应于载频（与不同的另一载频）的已调波形，而且与之间的改变是瞬间完成的。从原理上讲，数字调频可用模拟调频法来实现，也可用键控法来实现。模拟调频法是利用一个矩形脉冲序列对一个载波进行调频，是频移键控通信方式早期采用的实现方法。2FSK键控法则是利用受矩形脉冲序列控制的开关电路对两个不同的独立频率源进行选通。键控法的特点是转换速度快、波形好、稳定度高且易于实现，故应用广泛。2FSK信号的产生方法及波形示例如图5-7所示。图中s(t)为代表信息的二进制矩形脉冲序列，即是2FSK信号。

图1-2 2FSK信号产生方法及波形示例

根据以上2FSK信号的产生原理，已调信号的数字表达式可以表示为

（1-1）

其中，s(t)为单极性非归零矩形脉冲序列

（1-2）

（1-3）

g(t)是持续时间为 、高度为1的门函数；

为对s(t)逐码元取反而形成的脉冲序列，即

（1-4）

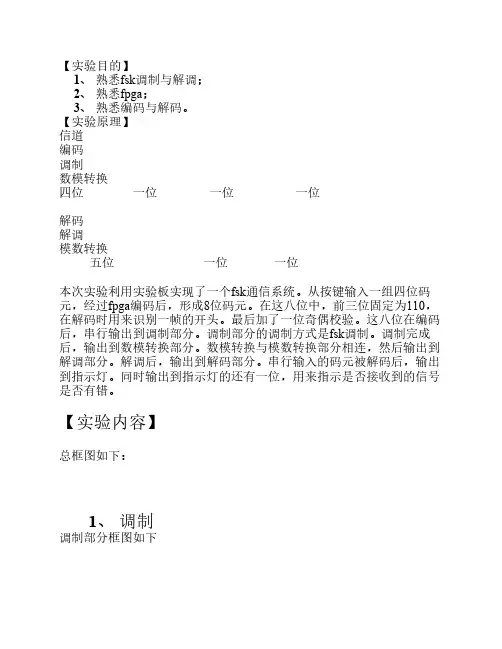

FSK调制与解调
