9205数字万用表工作原理电路及其测量电路
-
全文
数字万用表由数字电压表（DVM）配上各种变换器所构成的，因而具有交直流电压、交直流电流、电阻和电容等多种测量功能。

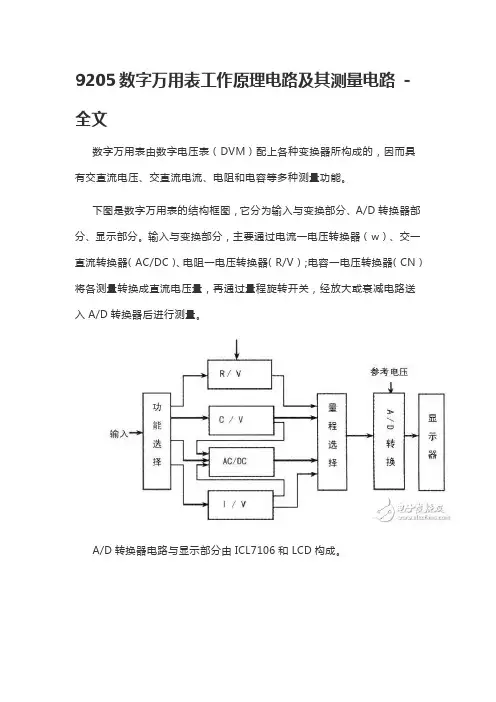

下图是数字万用表的结构框图，它分为输入与变换部分、A/D转换器部分、显示部分。输入与变换部分，主要通过电流一电压转换器（w）、交一直流转换器（AC/DC）、电阻一电压转换器（R/V）；电容一电压转换器（CN）将各测量转换成直流电压量，再通过量程旋转开关，经放大或衰减电路送入A/D转换器后进行测量。
A/D转换器电路与显示部分由ICL7106和LCD构成。 我们可以看出数字万用表是以直流200mV作基本量程，配接与之成线性变换的直流电压、电流；交流电压、电流，欧姆、电容变换器即能将各自对应的电参量用数字显示出来。
功能电路及工作原理
1．电阻测量电路及小数点显示电路（见下图）
①采用比例法测量电阻，被测电阻Rx和基准电阻串联起来接在V+和COM之间，Uin=V+RX/（R+RX）。测量档位确定后，R确定，则Rx越大，Uin也越大；档位从200Ω~20MΩ变化时，相应的R也增大，通过计算可以看出能保证Rx上的分压不会超出一定值，使各个量程保持平衡。
②ICL7106只有液晶笔端和背电极驱动端，为了显示小数点，利用运放OP1构成反相放大器形成小数点显示电路，使得ICL7106去LCD的背电极BP点的脉冲信号（50Hz的方波，占空比位50%，保证交流电压有效值为0，延长LCD的使用时间）和相应去每个小数点BP2、BP20、BP200的脉冲信号反向，根据液晶的显示原理，此时正好点亮相应的小数点。
2．直流电压测量电路及交流电压测量电路（见下图）
①直流电压测量采用电阻分压器法测量电压，输入的直流电压通过分压和转换开关将各个量程电压均变成为0～200mV直流电压，最后送入A/D转换电路去显示。
测量值越大，则分压送入ICL7106的输入端的电压越大；档位从200mV～1000V变化时，相应的档位电阻减少，通过计算可以看出能保证去7106的输入端电压不会超出一定值200mV，这样可以使各个量程保持平衡（如下表所示）。而整个电路的核心部分就是ICL7106组成的一个量程为200mV的电压表。出于电气安全考虑，1000V量程的后半段（1001~1999V）不推荐使用。

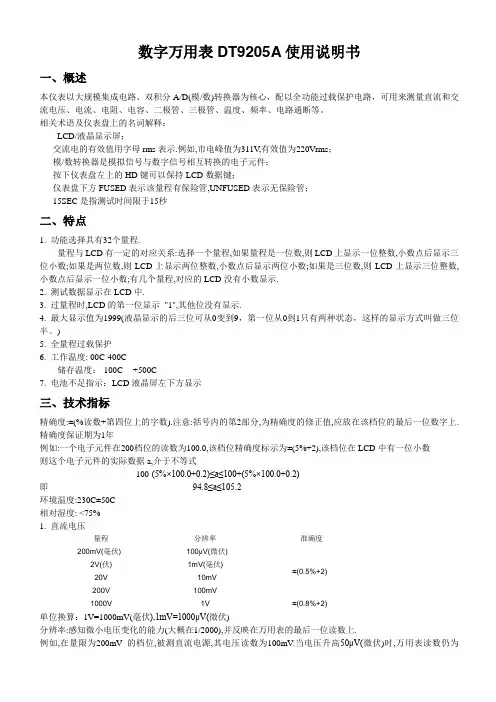

数字万用表DT9205A使用说明书
一、概述
本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。
相关术语及仪表盘上的名词解释：
LCD/液晶显示屏；
交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；
模/数转换器是模拟信号与数字信号相互转换的电子元件；
按下仪表盘左上的HD键可以保持LCD数据键；
仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；
15SEC是指测试时间限于15秒
二、特点
1. 功能选择具有32个量程.
量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.
2. 测试数据显示在LCD中.
3. 过量程时,LCD的第一位显示 "1",其他位没有显示.
4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。)
5. 全量程过载保护
6. 工作温度: 00C-400C
储存温度：-100C -- +500C
7. 电池不足指示：LCD液晶屏左下方显示
三、技术指标
精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年
例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数
则这个电子元件的实际数据a,介于不等式
100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)
任务4-DT9205A数字万用表装配和调试(总58页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- 任务4－DT9205A数字万用表的组装与调试
学习目标
【知识目标】
掌握DT9205A数字万用表的电路组成。
掌握数字万用表中各部分电路的作用。
掌握数字万用表的各功能转换电路原理。
了解数字万用表中核心电路（DVM）的工作过程及ICL7106A的引脚功能。
【技能目标】
学会DT9205A数字万用表中各类元器件的质量检测。
学会按照工艺要求安装电路与组装结构。
掌握复杂电子设备装配方法与操作使用。
初步掌握复杂电子设备的调试技能与故障排除方法。
工作任务
任务名称
任务名称：DT9205A数字万用表的组装与调试。产品实样如图4-1所示。
该项任务是通过DT9205A数字万用表中各类元器件的质量检测，安装工艺，电路安装，结构组装，产品调试等，掌握复杂电子设备的装配方法与调试技能。
图4-1 DT9205A数字万用表实样
任务背景
数字万用表也称数字多用表（DMM，Digital Multi-Meter），是一种十分常用而又非常典型的电子设备，具有测试功能多、准确度高、测量速度快、过载能力强、输入阻抗大、功耗低、读数方便等特点。可以用来直接测量直流电压（DCV），交流电压（ACV），直流电流（DCA），交流电流（ACA），电阻（Ω），电容（C），二极管正向压降（UF），三极管电流放大倍数（hFE）等，还可以通过功能扩展后用来测量电感（L）、频率（f）、温度（T）等参数，是广大电子设备装配与调试岗位的工作人员及电工与电子爱好者必备的电子测量仪表。
数字万用表的种类很多，市场上能见到不同品牌与型号的数字万用表可达上百种，但基本组成与测量原理是相同的，其中DT9205A是一款基本功能完善、价格低廉、便于安装与调试，具有较高性价比的数字万用表，深受广大电子技术人员的喜爱，成为高级电子产品的学习与装调训练的首选。
DT9205A数字万用表使用说明
1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。如果显示器没有显示，则按以下步骤操作。
(2)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免
受损伤。
(3)测试之前。功能开关应置于你所需要的量程。
1-1直流电压测量
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或
负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
注意：
1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.
3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的
危险.
4.当测量高电压时,要格外注意避免触电.
1-2交流电压测量
1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.
注意:
1.参看直流电压注意1.2.4.
2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路
的危险.
1-3直流电流测量 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最
大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的
同时,将显示红表笔的极性.
注意:
1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.
