铅酸蓄电池的类型

铅酸蓄电池的基础知识1

一、铅酸蓄电池的原理：铅酸蓄电池的原理是通过将化学能和直流电能相互转化，在放电后经充电后能复原，从而达到重复使用效果。

铅酸蓄电池充放电时的反应：

1、阳极反应：pbO2+H2SO4+3H++2e≒pbSO4+2H2O

2、阴极反应：pb+H2SO4-≒pbSO4+H+2e

3、总反应：pb+2H2SO4+pbO2≒2pbSO4+2H2O

二、蓄电池的种类

1、按用途分类：

起动型蓄电池：主要用于汽车、摩托车、拖拉机、柴油机等起动和照明

固定型蓄电池：主要用于通讯、发电厂、计算机系统作为保护、自动控制的备用电源

牵引型蓄电池：主要用于各种蓄电池车、叉车、铲车等动力电源

铁路用蓄电池：主要用于铁路内燃机车、电力机车、客车起动、照明之动力

储能用蓄电池：主要用于风力、太阳能等发电用电能储存

2、按铅酸蓄电池极板结构分类：有形成式、涂膏式和管式

3、按铅酸蓄电池盖的结构分类：有开口式、排气式、防酸隔爆式和密封阀控式

4、按铅酸蓄电池维护方式分类：有普通式、少维护式和免维护式

三、蓄电池的命名

1、国家标准蓄电池命名：以型号6-QA(W)-54a的蓄电池为例，说明如下：

 6表示由6个单格电池组成，每个单格电池电压为2V，即额定电压为12V

 Q表示蓄电池的用途，Q为汽车启动用蓄电池、M为摩托车用蓄电池、JC为船舶用蓄电池、HK为航空用蓄电池、D表示电动车用蓄电池、F表示阀控型蓄电池。

 A和W表示蓄电池的类型，A表示干荷型蓄电池，W表示免维护型蓄电池，若不标表示普通型蓄电池

 54表示蓄电池的额定容量为54Ah（充足电的蓄电池，在常温以20h率放电电流放电20h蓄电池对外输出的电量）

 角标a表示对原产品的第一次改进，名称后加角标b表示第二次改进，依次类推。

注：①型号后加D表示低温启动性能好，如6-QA-110D ②型号后加HD表示高抗振型 ③型号后加DF表示低温反装，如6-QA-165DF

铅酸蓄电池设计---方法一

铅酸蓄电池设计

本文以用于电动自行车能源的铅酸蓄电池设计为例，介绍有关设计中的计算和步骤，虽然针对铅酸电池系列，但其中的某些原则和方法，对其它系列的电池设计也有一定的参考价值。

设计要求：

电池用途和要求：电动自行车能源，行程50公里，时速20公里。

工作电压：24V 工作电流：9A 循环寿命：250个周期

电池组外形尺寸：233×133×204 单腔内格尺寸：60×33×178

设计：

一、确定单体电池数目：

单体电池数目 = 工作电压/单体电池额定电压 = 24/2 = 12（只）

另外根据给定的外形尺寸和内腔尺寸，确定电池组应由12个单元格组成双排结构。

二、单体电池的设计与计算：

1.电池容量的确定：提高电性能的途径就是改善限制电极的性能因素，而降低成本则是降低非限制电极因素的用量！

(1)额定容量：根据给定条件，电池额定容量为： 工作电流 × （行程/时速）= 9A×（50km/20kmH-1）=22.5AH≒23AH

(2)设计容量：1.1×额定容量=1.1×23=25.3（AH）

2.单体电池极板尺寸与数目的确定：

1)根据给定的内腔尺寸，确定极板尺寸为：

正极板（板栅）：164×58×2.0； 负极板（板栅）：164×58×1.4

值得注意的是极板的厚度设计。由于极板厚度直接影响着活物质的利用率。极板放电产物PbSO4的比容较大，随着放电过程的加深，极板孔率下降，使H2SO4的扩散发生困难，因而极板越厚，活物质的利用率就越低，所以在选择极板厚度时应全面考虑用户提出的性能要求和使用条件。首先应保证电池的性能指标，这样可能会影响到一些次要的性能指标，如对电池主要要求大功率，低温起动，则设计极板应薄些，然而相应地电池寿命可能就会降低。反之，如对电池主要须耐较强冲击振动和较长的寿命，则就要设计极板厚些。另外，负极板厚度至少为正极板的70～80％以上才适宜。

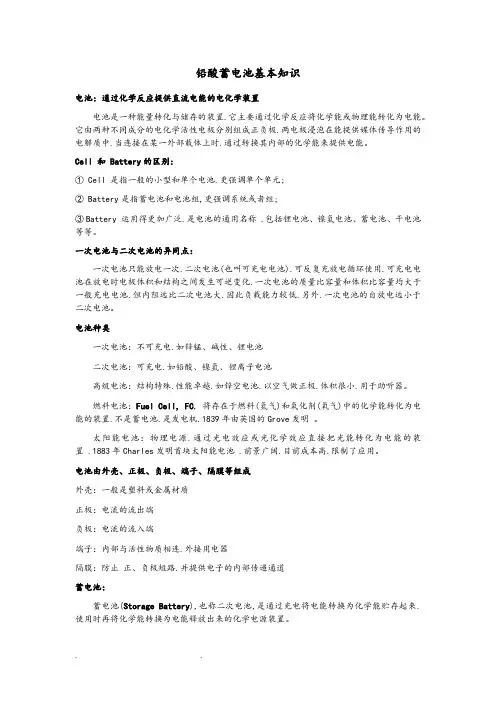

. . 铅酸蓄电池基本知识

电池：通过化学反应提供直流电能的电化学装置

电池是一种能量转化与储存的装置.它主要通过化学反应将化学能或物理能转化为电能。它由两种不同成分的电化学活性电极分别组成正负极.两电极浸泡在能提供媒体传导作用的电解质中.当连接在某一外部载体上时.通过转换其内部的化学能来提供电能。

Cell 和 Battery的区别：

① Cell 是指一般的小型和单个电池.更强调单个单元;

② Battery是指蓄电池和电池组,更强调系统或者组;

③ Battery 运用得更加广泛.是电池的通用名称 .包括锂电池、镍氢电池、蓄电池、干电池等等。

一次电池与二次电池的异同点：

一次电池只能放电一次.二次电池(也叫可充电电池).可反复充放电循环使用.可充电电池在放电时电极体积和结构之间发生可逆变化.一次电池的质量比容量和体积比容量均大于一般充电电池.但内阻远比二次电池大.因此负载能力较低.另外.一次电池的自放电远小于二次电池。

电池种类

一次电池：不可充电.如锌锰、碱性、锂电池

二次电池：可充电.如铅酸、镍氢、锂离子电池

高级电池：结构特殊.性能卓越.如锌空电池.以空气做正极.体积很小.用于助听器。

燃料电池：Fuel Cell, FC, 将存在于燃料(氢气)和氧化剂(氧气)中的化学能转化为电能的装置.不是蓄电池.是发电机.1839年由英国的Grove发明 。

太阳能电池：物理电源.通过光电效应或光化学效应直接把光能转化为电能的装置 .1883年Charles发明首块太阳能电池 .前景广阔.目前成本高.限制了应用。

电池由外壳、正极、负极、端子、隔膜等组成

外壳：一般是塑料或金属材质

正极：电流的流出端

负极：电流的流入端

端子：内部与活性物质相连.外接用电器

隔膜：防止 正、负极短路.并提供电子的内部传递通道

蓄电池：

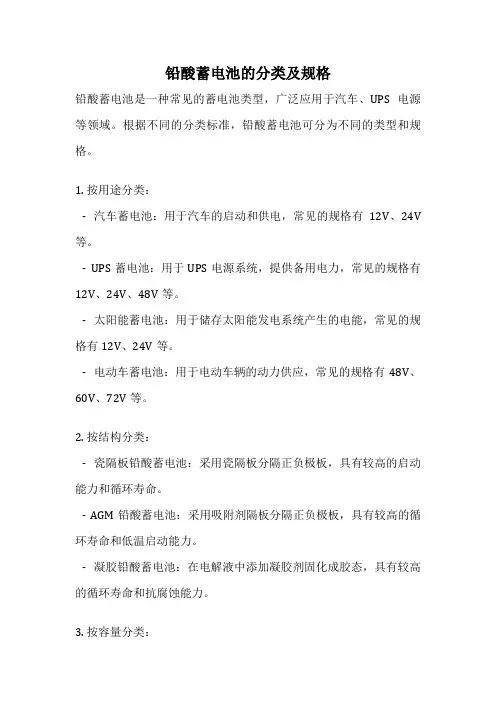

铅酸蓄电池的分类及规格

铅酸蓄电池是一种常见的蓄电池类型，广泛应用于汽车、UPS电源等领域。根据不同的分类标准，铅酸蓄电池可分为不同的类型和规格。

1. 按用途分类：

- 汽车蓄电池：用于汽车的启动和供电，常见的规格有12V、24V等。

- UPS蓄电池：用于UPS电源系统，提供备用电力，常见的规格有12V、24V、48V等。

- 太阳能蓄电池：用于储存太阳能发电系统产生的电能，常见的规格有12V、24V等。

- 电动车蓄电池：用于电动车辆的动力供应，常见的规格有48V、60V、72V等。

2. 按结构分类：

- 瓷隔板铅酸蓄电池：采用瓷隔板分隔正负极板，具有较高的启动能力和循环寿命。

- AGM铅酸蓄电池：采用吸附剂隔板分隔正负极板，具有较高的循环寿命和低温启动能力。

- 凝胶铅酸蓄电池：在电解液中添加凝胶剂固化成胶态，具有较高的循环寿命和抗腐蚀能力。

3. 按容量分类： - 小型铅酸蓄电池：容量一般在1Ah以下，常用于遥控器、电子产品等。

- 中型铅酸蓄电池：容量一般在1Ah-100Ah之间，常用于汽车、UPS等。

- 大型铅酸蓄电池：容量一般在100Ah以上，常用于太阳能发电系统、电动车等。

4. 按品牌分类：

- 东芝铅酸蓄电池：日本知名品牌，产品质量可靠，广泛应用于不同领域。

- 美国特斯拉铅酸蓄电池：特斯拉公司自主研发的电动车蓄电池，具有高能量密度和长寿命特点。

- 中国华电铅酸蓄电池：中国国家电力公司旗下品牌，产品性能稳定，被广泛使用。

铅酸蓄电池具有成本低、可靠性高、循环寿命长等优点，但也存在充电时间长、自放电率高等缺点。在选择铅酸蓄电池时，需要根据具体的应用场景和需求来确定合适的分类和规格。通过了解铅酸蓄电池的分类及规格，可以更好地选购和使用蓄电池，提高电力供应的效率和可靠性。
