单片机控制4位时钟数码管的方法如下：
连接硬件：将4位数码管的共阳（或共阴）引脚连接到单片机的I/O口，连接数码管的段选引脚到单片机的另外4个I/O口。同时，连接一个晶振和相关的电容电阻到单片机的时钟输入引脚和地。
设置引脚：在代码中定义每个数码管引脚对应的I/O口为输出模式，用于控制数码管的显示。
编写代码：使用单片机的定时器功能，通过编程计算出每个数码管显示的数字对应的段选编码，并在定时器中断服务程序中更新数码管的显示。
调试程序：将程序下载到单片机中，通过观察数码管的显示效果，调整程序中的参数或代码，以达到预期的显示效果。
需要注意的是，具体的实现方式可能因单片机的型号和数码管的类型而有所不同，需要根据实际情况进行相应的调整。

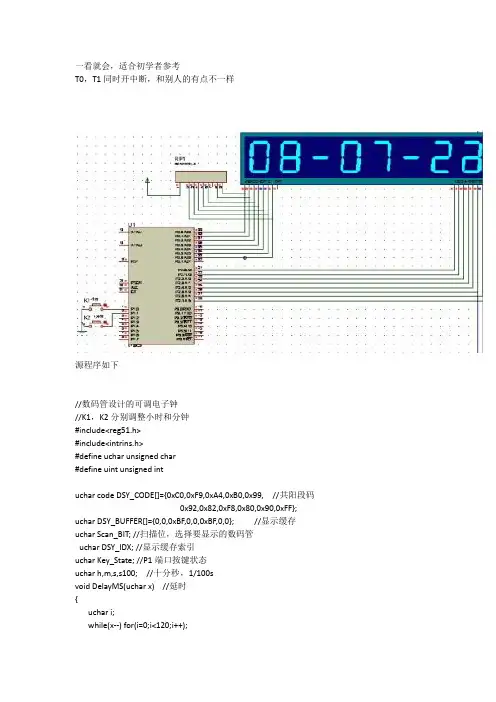

一看就会，适合初学者参考
T0，T1同时开中断，和别人的有点不一样
源程序如下
//数码管设计的可调电子钟
//K1，K2分别调整小时和分钟
#include
#include
#define uchar unsigned char
#define uint unsigned int
uchar code DSY_CODE[]={0xC0,0xF9,0xA4,0xB0,0x99, //共阳段码
0x92,0x82,0xF8,0x80,0x90,0xFF};
uchar DSY_BUFFER[]={0,0,0xBF,0,0,0xBF,0,0}; //显示缓存
uchar Scan_BIT; //扫描位，选择要显示的数码管
uchar DSY_IDX; //显示缓存索引
uchar Key_State; //P1端口按键状态
uchar h,m,s,s100; //十分秒 ，1/100s
void DelayMS(uchar x) //延时
{
uchar i;
while(x--) for(i=0;i<120;i++); }
void Increase_Hour() //小时处理函数
{
if(++h>23)h=0;
DSY_BUFFER[0]=DSY_CODE[h/10];
DSY_BUFFER[1]=DSY_CODE[h%10];
}
void Increase_Minute()//分钟处理函数
{
if(++m>59)
{
m=0;Increase_Hour();
}
DSY_BUFFER[3]=DSY_CODE[m/10];
DSY_BUFFER[4]=DSY_CODE[m%10];
}
void Increase_Second() //秒处理函数
{
if((++s>59))
{
.
Word文档 8位数码管显示电子时钟c51单片机程序
时间：2012-09-10 13:52:26 来源： 作者：
/*
8位数码管显示 时间格式 05—50—00 标示05点50分00秒
S1 用于小时加1操作
S2 用于小时减1操作
S3 用于分钟加1操作
S4 用于分钟减1操作
*/
#include
sbit KEY1=P3^0; //定义端口参数
sbit KEY2=P3^1;
sbit KEY3=P3^2;
sbit KEY4=P3^3;
sbit LED=P1^2; //定义指示灯参数
code unsigned char tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //共阴极数码管0—9
unsigned char StrTab[8]; //定义缓冲区
unsigned char minute=19,hour=23,second; //定义并初始化为 12:30:00
void delay(unsigned intt)
{
while(--cnt);
}
/******************************************************************/
/* 显示处理函数
*/
/******************************************************************/
void Displaypro(void)

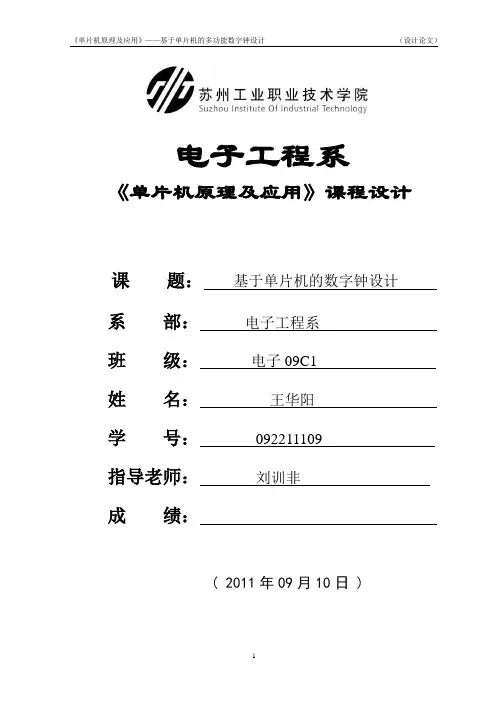

《单片机原理及应用》——基于单片机的多功能数字钟设计 （设计论文）
1
电子工程系
《单片机原理及应用》课程设计
课 题： 基于单片机的数字钟设计
系 部： 电子工程系
班 级： 电子09C1
姓 名： 王华阳
学 号： 092211109
指导老师： 刘训非
成 绩：
( 2011年09月10日 ) 《单片机原理及应用》——基于单片机的多功能数字钟设计 （设计论文）
2 目 录
第1节 引 言„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3
第2节 设计方案的选择与论证„„„„„„„„„„„„„„„„„„„„„„4
第3节 系统原理设计„„„„„„„„„„„„„„„„„„„„„„„„„5
3.1 设计思想„„„„„„„„„„„„„„„„„„„„„„„„„„„5
3.2 系统框图„„„„„„„„„„„„„„„„„„„„„„„„„„„5
第4节 硬件设计„„„„„„„„„„„„„„„„„„„„„„„„„„„6
4.1元器件分析表 „„„„„„„„„„„„„„„„„„„„„„„„„6
4.2电路设计及其工作原理„„„„„„„„„„„„„„„„„„„„„„7
4.2.1控制部分„„„„„„„„„„„„„„„„„„„„„„„„„„7
4位拨动开关控制数码管显⽰系统设计
务书
设计题⽬4位拨动开关控制数码管显⽰系统设计
学⽣姓名
设计要求：
1.电源电路具有电源开关及指⽰灯，有复位按键；
2.⾼4位开关屏蔽；
3.⽤4位拨码开关为输⼊，控制数码管显⽰器的输出；
4.实现功能：通电复位后数码管全显即显“8”，数码管对应4位DIP开关的⼆进制输⼊显⽰⼗六进制全部字符即从“0”到“F”。
学⽣应完成的⼯作：
1.了解单⽚机系统的设计⽅法，设计步骤；
2.查找并收集相关资料书籍；
3.完成硬件原理图设计；
4.完成软件和流程图的设计；
5.对系统进⾏仿真；
6.焊接电路板，调试系统；
7.认真撰写课程设计报告。
8.孙晓界同学主要负责软件设计
参考⽂献阅读：
[1] 张毅刚，彭喜元，彭宇. 单⽚机原理及应⽤[M]. 北京：⾼等教育出版社，2009.
[2] 杜树春. 单⽚机C语⾔和汇编语⾔混合编程实例详解[M]. 北京：北京航空航天⼤学出版社，2006.
[3] 童诗⽩，华成英. 模拟电⼦技术基础（第四版）[M]. 北京:⾼等教育出版社，2006.
[4] 林志琦. 基于Proteus的单⽚机可视化软硬件仿真[M]. 北京:北京航空航天⼤学出版社,2006. ⼯作计划：
5⽉6⽇：查阅相关资料，拟定⽅案；
5⽉7⽇：进⾏⽅案论证，完善设计⽅案；
5⽉8⽇：完成硬件设计；
5⽉9⽇：设计程序流程图；
5⽉10⽇：完成软件设计，并进⾏仿真和调试；
5⽉13⽇：进⾏焊接；
5⽉14⽇：烧写程序；
5⽉15⽇：调试电路；
5⽉16⽇：与辅导⽼师交流，写课程设计报告；
5⽉17⽇：上交课程设计报告及实物。
任务下达⽇期：2013 年5⽉ 6 ⽇
任务完成⽇期：2013 年5⽉17 ⽇
指导教师（签名）：学⽣（签名）：
4位拨动开关控制数码管显⽰系统设计
摘要：⽤AT89S52单⽚机作为核⼼，利⽤晶振，共阳极数码管，7805，桥堆2w10等器件进⾏设计，由电源电路、复位电路、时钟电路、输⼊输出电路等设计⼀个控制电路。利⽤汇编编写控制程序，程序使⽤查表法进⾏编写。设计⼀个由4位拨动开关控制共阳极数码管的系统。它以9V交流电源供电，⽤拨动开关作为输⼊，控制输出端数码管的输出。使⽤Proteus软件进⾏仿真，系统能够实现如下功能：通电复位后数码管全显即显“8”，数码管对应4位拨动开关的⼆进制输⼊显⽰⼗六进制全部字符即从“0”到“F”。
