挠度检测仪

挠度检测仪又称位移传感器、挠度计或位移计，是一种测量物体变形的仪器。在工程实验和设计中，通常用于测量物体的变形情况，从而分析物体的力学性能和结构安全性。挠度检测仪广泛应用于桥梁、建筑和机械等各行业。

原理

挠度检测仪的测量原理是利用静电绝缘或电阻应变原理，将位移转换为电信号，并经过放大、滤波等处理后，输出为位移值或带有物理意义的工程量。

静电绝缘式挠度检测仪是利用平行的导电板作为测量体结构，在其中夹有被测物体，当被测物体发生变形时，导电板之间的静电场强度也会发生变化，从而产生电信号。

电阻应变式挠度检测仪是将应变片作为测量体结构，应变片的电阻值会随着物体变形而发生变化，从而产生电信号。

特点

挠度检测仪的特点包括以下方面：

测量精度高

挠度检测仪是一种高精度、高分辨率的位移检测设备，通常能够达到微米级别的测量精度。可以测量物体在不同载荷下的变形情况，从而分析物体的结构性能、变形特征等。

安装方便

挠度检测仪通常体积小、重量轻、安装简便，可以方便地安装在被测物体上。同时，还支持无线传输数据，可以实现遥测监测。

适用范围广

挠度检测仪适用于各种静态和动态的测量场合，如实验室、工地、车间、桥梁、隧道、水利电力等各种工程领域。同时，挠度检测仪广泛用于结构健康监测、振动分析、失稳分析、疲劳寿命预测、载荷试验等方面。

数据处理能力强

挠度检测仪不仅可以输出位移值，还可以通过软件进行数据处理，如计算变形量、速度、加速度等物理量。同时还可以绘制实时变形曲线、FFT谱分析等。 应用实例

桥梁结构监测

桥梁是公路、铁路、水路等交通运输的关键设施，其安全性和稳定性对于交通运输的安全和畅通至关重要。挠度检测仪在桥梁结构监测领域广泛应用，可以实时监测桥梁结构的变形情况，及时预警并采取措施，保障桥梁的安全性。

建筑物位移监测

随着城市化进程的加快，高楼大厦、地下车库和地铁隧道等建筑物的安全性得到越来越多关注。挠度检测仪可以对建筑物的变形情况进行实时监测，及时发现并解决问题，保证建筑物的安全性。

风力机叶片振动检测

挠度检测仪还可以应用于风力机叶片的振动检测，可以监测叶片的振动情况及其对设备的影响，提升其可靠性和稳定性。

结语

挠度检测仪以其高精度、方便安装、适用范围广、数据处理能力强等特点，在工程实验和设计中得到广泛应用。在未来，随着科技的不断发展和应用范围的不断扩大，挠度检测仪有望在更多的领域发挥更加重要的作用。

合集下载

测量挠度的仪器和方法

测量挠度的仪器和方法

测量挠度的仪器和方法

挠度是在垂直于轴线（或构件轴线）的方向上，构件承受的垂直于轴线（或构件轴线）的力作用下产生的挠曲变形的大小。测量挠度的方法有多种，下面是其中两种常见的方法：

1.

百分表测量法：将测杆固定在挠度测点处，测杆上的读数装置（百分表）可直接读出挠度的最大值。此方法需要用到百分表、测杆和支撑架等设备，适用于较长的构件或桥梁的挠度测量。

2.

光学仪器测量法：使用光学仪器（如经纬仪、光学水准仪等）测量构件的挠度。将光学仪器固定在测点处，通过望远镜或光学水准仪等设备，可以读出挠度的最大值。此方法需要用到光学仪器、支架和支撑架等设备，适用于高精度的测量要求。

需要注意的是，测量挠度时需要考虑到构件的弹性变形和塑性变形等因素，以及环境温度、湿度等因素对测量结果的影响。在实际应用中，需要根据具体情况选择合适的测量方法和仪器。

挠度理论值

挠度理论值

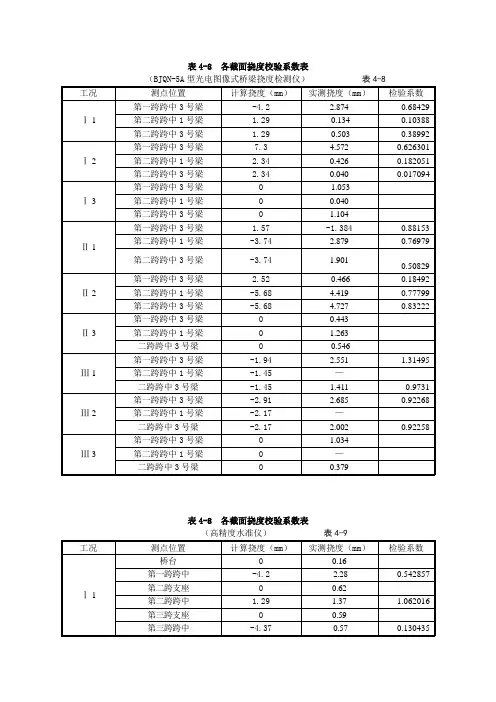

表4-8 各截面挠度校验系数表

（BJQN-5A型光电图像式桥梁挠度检测仪） 表4-8

工况 测点位置 计算挠度（mm） 实测挠度（mm） 检验系数

Ⅰ-1 第一跨跨中3号梁 -4.2 2.874 -0.68429

第二跨跨中1号梁 1.29 -0.134 -0.10388

第二跨跨中3号梁 1.29 -0.503 -0.38992

Ⅰ-2 第一跨跨中3号梁 7.3 4.572 0.626301

第二跨跨中1号梁 2.34 0.426 0.182051

第二跨跨中3号梁 2.34 0.040 0.017094

Ⅰ-3 第一跨跨中3号梁 0 -1.053 -

第二跨跨中1号梁 0 0.040 -

第二跨跨中3号梁 0 1.104 -

Ⅱ-1 第一跨跨中3号梁 1.57 -1.384 -0.88153

第二跨跨中1号梁 -3.74 2.879 -0.76979

第二跨跨中3号梁 -3.74 1.901 -0.50829

Ⅱ-2 第一跨跨中3号梁 2.52 -0.466 -0.18492

第二跨跨中1号梁 -5.68 4.419 -0.77799

第二跨跨中3号梁 -5.68 4.727 -0.83222

Ⅱ-3 第一跨跨中3号梁 0 0.443 -

第二跨跨中1号梁 0 1.263 -

二跨跨中3号梁 0 -0.546 -

Ⅲ-1 第一跨跨中3号梁 -1.94 2.551 -1.31495

第二跨跨中1号梁 -1.45 — -

二跨跨中3号梁 -1.45 1.411 -0.9731

Ⅲ-2 第一跨跨中3号梁 -2.91 2.685 -0.92268

第二跨跨中1号梁 -2.17 — -

二跨跨中3号梁 -2.17 2.002 -0.92258

Ⅲ-3 第一跨跨中3号梁 0 1.034 -

第二跨跨中1号梁 0 — -

二跨跨中3号梁 0 0.379 -

挠度仪使用手册

挠度仪使用手册

挠度仪手册

1

桥梁挠度检测仪说明书

挠度仪手册

2 目录

★ 一、请先阅读 ................................................................................................ 4

★ 二、仪器特点 ................................................................................................ 4

★ 三、主要技术参数 ........................................................................................ 4

★ 四、预备事项 ................................................................................................ 5

（一）预防事项 .......................................................................................................................... 5

（二）主机部件名称 .................................................................................................................. 5

（三）主机关键部件功能说明 .................................................................................................. 6

BJND系列桥梁挠度简介

BJND系列桥梁挠度简介

百度文库 - 让每个人平等地提升自我

1 BJND-6型 桥梁挠度检测仪

一、 仪器用途

BJND-6型桥梁挠度检测仪广泛用于桥梁施工控制监测、现有桥梁动静载实验、桥梁竣工验收、鉴定、军用浮桥、吊桥等特殊桥梁检测、大跨度结构的梁、柱的变形监测、大型结构低频震动监测、高层建筑的变形及位移监测、大坝、码头的变形及震动位移监测、大型墩台、钻井平台等震动变形检测、起重机械臂及吊杆荷载位移检测等领域。

二、仪器特点：

1、光电转换原理检测，不受现场环境及桥型限制，适应能力强

2、非接触、远距离、精度高，设计原理科学高效

3、动态精度及量程，适应各类桥型、现场及不同客户需要

4、高速专用高精工业面阵CCD，单次即可实现两维挠度测量

5、一靶双灯，适应不同检测距离及恶劣环境需要，自动标定，避免人为误差，节约人力

6、测量数据实时显示，自动保存，高度智能化

7、采用进口高速面阵CCD，图像数据传输速率可达400M字节/秒，可同时实现两维测量

8、无线遥控靶标，现场无需充电，采用4节5号干电池供电，高效轻松检测

9、主机与面阵CCD完全采用可组装/可拆卸的设计，现场可根据需要安装上高速面阵CCD，即可轻松实现挠度检测；当把CCD拆卸下来后，主机完全和电子经纬仪一样，真正实现一机两用，工作方便高效。

三、技术参数：

1、 检测方式：光电图象法

2、 测量参量：单点动、静态（两维），两维多点静态（测量点数不限）

3、 检测距离：10m-500m

4、 检测量程：0~

5、 分 辨 率：测量范围的1‰

6、 测量精度：±（30m距离动态测量）

7、 角度精度：2秒

8、 角度测量范围：【0°～360°(全范围)】

9、 采样频率：0~300Hz

10、频率响应：0~100 Hz

11、记录时间：可设置任意时间

12、控制方式：笔记本(选配件)

13、传输接口：

14、标定方式：自标定

15、靶标配置：遥控、采用4节5号干电池供电
