编码器工作原理

编码器原理

(1)光电编码器

光电编码器是一种二进制光电位置指示器，其基本原理是由不同等分的明暗相间的条纹，通过光电元件取得角度位置的二进制数字信号，最后进行解码取得角度位置的绝对值或相对值。绝对编码器的码形总是唯一的，这种码形给出了长度或角度的位置。光电编码器由光源，码盘和光电接收器所组成。码盘是编码器中的最重要的器件。图3.17是一个八位编码器的码盘和编码器的工作原理图。这里的码盘是一种自然码盘。绝对编码器的码形有多种形式。一种叫做格瑞码

的码盘特别适用于光学编码器（见图3.18(a)）。这种码盘每进一格仅改变一个数码，不易产生错码现象。

图 3.18 (a) 格瑞码的码盘和(b)增量编码器的码盘

图 3.19 增量编码器码盘脉冲信息细分的工作原理，图中z表示零位

光电编码器的另一类是增量编码器。增量编码器的码盘如图3.18(b)所示。它的码盘是由明暗相间的条纹所构成。一般来讲同样分辨精度的增量编码器要比绝对编码器便宜得多。增量编码器还有一些提高分辨精度的方法。通常增量光栅码盘有四个刻道，其中两个是明暗相间的条纹码，另外两个是电源亮度指示码。这两个条纹码之间相互错开，这样这种码盘的编码器就不但可以给出码盘运动的角度和大小，而且可以给出码盘运动的方向。同时当光栅码盘的方波脉冲信息输入到顺时针 和逆时针

的增减计数器中时，这种两个条纹码的方波信息就可以分解为一倍、两倍或四倍的精细信号以提高编码器的分辨本领。如果光栅码盘的质量好，这种精细的四倍的信号可以精确到每一个信号脉冲的二分之一。

为了获得更为精细的分辨本领一种用光栅读头的方法可以达到这个目的。（见图3.20）这时在旋转光栅的后面加上了一个小的子光栅。当相干光照射在光栅盘上时，在子光栅面上的光强为(leki,1999)：

(3.58)

图 3.20 增量编码器中子光栅码盘细分的工作原理图(leki,1999)

式中 是光栅的投射率。如果第一个光栅的周期是 ，第二个光栅的周期也是 。用 作为在焦面上的空间频率，则在焦面上的光能量为：

绝对值编码器的工作原理

引言概述：

绝对值编码器是一种常用的数字信号处理器，用于将摹拟信号转换为数字信号。它广泛应用于各种领域，如通信、图象处理和音频处理等。本文将详细介绍绝对值编码器的工作原理，并分为五个部份进行阐述。

一、绝对值编码器的定义和基本概念

1.1 绝对值编码器的定义：绝对值编码器是一种将摹拟信号转换为数字信号的设备，它通过将输入信号的绝对值映射到数字编码上来实现。

1.2 基本概念：绝对值编码器的输入信号可以是连续的摹拟信号，输出信号则是离散的数字编码。常见的绝对值编码器有单极性绝对值编码器和双极性绝对值编码器。

二、单极性绝对值编码器的工作原理

2.1 输入信号的采样：单极性绝对值编码器首先对输入信号进行采样，通常采用模数转换器（ADC）将连续的摹拟信号转换为离散的数字信号。

2.2 绝对值计算：采样后的信号经过绝对值计算模块，将其转换为正值。这是因为绝对值编码器只关注信号的幅值，而不考虑其正负性。

2.3 数字编码：经过绝对值计算后的信号通过编码器转换为数字编码。常见的编码方式有二进制编码、格雷码等。

三、双极性绝对值编码器的工作原理

3.1 输入信号的采样：双极性绝对值编码器同样需要对输入信号进行采样，采用模数转换器将摹拟信号转换为数字信号。 3.2 绝对值计算：与单极性绝对值编码器不同的是，双极性绝对值编码器在绝对值计算模块中将信号转换为正负值。这样可以更准确地表示输入信号的幅值。

3.3 数字编码：双极性绝对值编码器同样需要通过编码器将信号转换为数字编码，常见的编码方式有二进制编码、格雷码等。

四、绝对值编码器的应用领域

4.1 通信领域：绝对值编码器在通信领域中被广泛应用，用于将摹拟信号转换为数字信号，以便进行传输和处理。

4.2 图象处理领域：图象处理中往往需要将摹拟图象信号转换为数字信号进行处理，绝对值编码器可以实现这一转换。

4.3 音频处理领域：音频信号的处理同样需要将摹拟信号转换为数字信号，绝对值编码器可以实现音频信号的数字化。

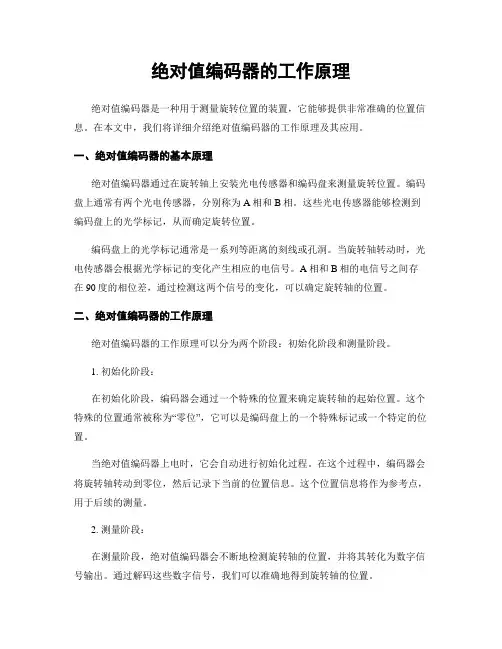

绝对值编码器的工作原理

绝对值编码器是一种用于测量旋转位置的装置，它能够提供非常准确的位置信息。在本文中，我们将详细介绍绝对值编码器的工作原理及其应用。

一、绝对值编码器的基本原理

绝对值编码器通过在旋转轴上安装光电传感器和编码盘来测量旋转位置。编码盘上通常有两个光电传感器，分别称为A相和B相。这些光电传感器能够检测到编码盘上的光学标记，从而确定旋转位置。

编码盘上的光学标记通常是一系列等距离的刻线或孔洞。当旋转轴转动时，光电传感器会根据光学标记的变化产生相应的电信号。A相和B相的电信号之间存在90度的相位差，通过检测这两个信号的变化，可以确定旋转轴的位置。

二、绝对值编码器的工作原理

绝对值编码器的工作原理可以分为两个阶段：初始化阶段和测量阶段。

1. 初始化阶段：

在初始化阶段，编码器会通过一个特殊的位置来确定旋转轴的起始位置。这个特殊的位置通常被称为“零位”，它可以是编码盘上的一个特殊标记或一个特定的位置。

当绝对值编码器上电时，它会自动进行初始化过程。在这个过程中，编码器会将旋转轴转动到零位，然后记录下当前的位置信息。这个位置信息将作为参考点，用于后续的测量。

2. 测量阶段：

在测量阶段，绝对值编码器会不断地检测旋转轴的位置，并将其转化为数字信号输出。通过解码这些数字信号，我们可以准确地得到旋转轴的位置。 绝对值编码器的输出通常是一个二进制码，它可以表示旋转轴的绝对位置。这个二进制码可以通过解码器进行解码，得到一个具体的位置值。

三、绝对值编码器的应用

绝对值编码器广泛应用于各种领域，包括机械工程、自动化控制、机器人技术等。它们在这些领域中起着至关重要的作用。

1. 机械工程：

在机械工程中，绝对值编码器常用于测量机械设备的旋转位置。例如，它们可以用于测量机床的刀具位置，以确保切削过程的精度和稳定性。

2. 自动化控制：

在自动化控制系统中，绝对值编码器被广泛用于反馈控制。通过测量旋转位置，控制系统可以实时监测设备的运动状态，并作出相应的控制动作。

编码器的工作原理

编码器是一种数字电子器件，其工作原理是将输入信号转换为对应的数字编码输出。它在通信系统、自动控制、数字电路和计算机系统等领域中得到广泛应用。本文将介绍编码器的工作原理以及常见的编码器类型。

一、编码器的工作原理：

1.信号采样：

在编码器中，输入信号通常是模拟信号或数字信号。在信号采样阶段，输入信号会被周期性地采样，将连续的信号转换为离散的信号。采样的频率取决于实际应用的要求以及系统的采样率。

2.编码处理：

在信号采样后，采样的信号需要被编码成数字形式的编码输出。编码过程是将离散信号映射为二进制编码的过程。编码器根据特定的编码规则将信号的不同状态映射为二进制编码。常见的编码规则有格雷码、二进制编码等。

二、编码器的分类：

编码器根据信号特性和应用领域的不同，可以分为多种类型。常见的编码器有以下几种。

1.绝对值编码器：

绝对值编码器将每个位置上的输入信号映射为唯一的编码输出。常见的绝对值编码器有二进制编码器和格雷码编码器。二进制编码器将每个位置上的输入信号映射为二进制数，例如4位二进制编码器可以表示0-15的数字。格雷码编码器是一种独特的编码方式，相邻的任意两个编码仅有一个位数发生变化，以减少误差和问题。

2.相对值编码器：

相对值编码器将信号的变化状态编码为相对于前一状态的变量。常见的相对值编码器有增量式编码器和霍尔效应编码器。增量式编码器将每个位置上的输入信号与上一状态进行比较，以计算输出信号的变化量。霍尔效应编码器通过利用霍尔传感器感测磁场的变化来实现编码。

三、编码器的应用：

1.通信系统：

在通信系统中，编码器用于将模拟信号转换为数字信号，以便传输和处理。例如，音频编码器用于将声音信号编码为数字信号，以便在数字音频播放器和计算机上播放。

2.自动控制系统：

在自动控制系统中，编码器用于检测和测量旋转的位置和速度。例如，在机械系统中，旋转编码器用于测量电机的角度和速度，并将其转换为数字信号，以便控制系统对电机进行精确控制。
