双向可控硅控制电路

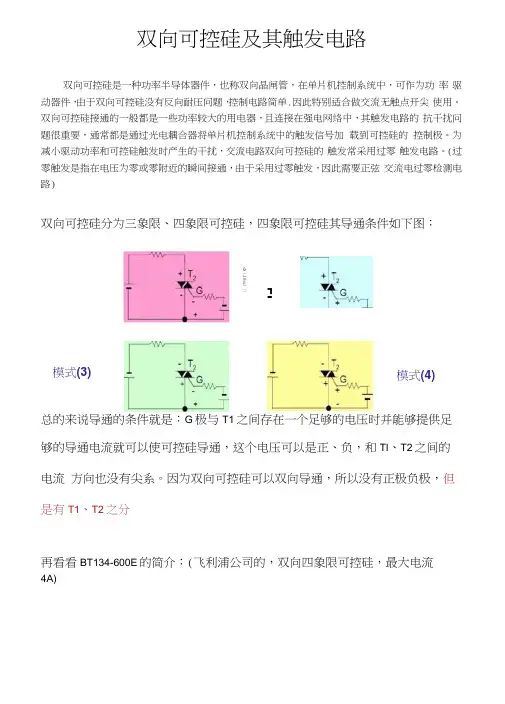

双向可控硅及其触发电路

双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功 率 驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单.因此特别适合做交流无触点开尖 使用。双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的 抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加 载到可控硅的 控制极。为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的 触发常采用过零 触发电路。(过零触发是指在电压为零或零附近的瞬间接通，由于采用过零触发，因此需要正弦 交流电过零检测电路)

双向可控硅分为三象限、四象限可控硅，四象限可控硅其导通条件如下图：

总的来说导通的条件就是：G极与T1之间存在一个足够的电压时并能够提供足

够的导通电流就可以使可控硅导通，这个电压可以是正、负，和Tl、T2之间的

电流 方向也没有尖系。因为双向可控硅可以双向导通，所以没有正极负极，但

是有T1、T2之分

再看看BT134-600E的简介：(飞利浦公司的，双向四象限可控硅，最大电流

4A) 2)

TL

模式(3) 模式(4) •J

二 PINNING-SOT82

PIN CONFIGURATION SYMBOL

PIN DESCRIPTION

1 main terminal 1

2 main terminal 2

3 gate

tab mam terminal 2

LIMITING VALUES

bmrting values in accordanee with the Absolute Maximum System (I EC 134)

SYMBOL PARAMETER CONDITIONS MIN. MAX. UNIT

Repetitive peak off-state

voyages

X

・600

600- $00

800

RMS oo-state current Non-repetitive peak full sine wave. J < 107 TC full sine wave; T =25 *C prior to 4

双向可控硅调光电路图大全（四款模拟电路设计原理图详解）

双向可控硅

“双向可控硅”：是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。

构造原理

尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向可控硅一般采用塑料封装，有的还带散热板。典型产品有BCMlAM（1A/600V）、BCM3AM（3A/600V）、2N6075（4A/600V），MAC218-10（8A/800V）等。

大功率双向可双向可控硅控硅大多采用RD91型封装。双向可控硅属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向可控硅由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。

双向可控硅的特点及应用

双向可控硅可被认为是一对反并联连接的普通可控硅的集成，工作原理与普通单向可控硅相同。双向可控硅有两个主电极T1和T2，

一个门极G， 门极使器件在主电极的正反两个方向均可触发导通，所以双向可控硅在第1和第3象限有对称的伏安特性。双向可控硅门极加正、负触发脉冲都能使管子触发导通，因此有四种触发方式。双向可控硅应用为正常使用双向可控硅，需定量掌握其主要参数，对双向可控硅进行适当选用并采取相应措施以达到各参数的要求。

1、耐压级别的选择： 通常把VDRM（断态重复峰值电压）和 VR

R M（反向重复峰值电压）中较小的值标作该器件的额定电压。 选用时，额定电压应为正常工作峰值电压的2~3倍，作为允许的操作过电压裕量。

双向可控硅调速电路原理

双向可控硅调速电路是一种广泛应用于交流调速系统的电路，其原理基于双向可控硅的特性。

双向可控硅是一种电子器件，可以将交流电信号转化为可控的直流电信号，从而实现对交流电的调节。它具有开关状态和导通状态两种工作状态，可以通过控制信号来切换工作状态。

在双向可控硅调速电路中，通过控制信号的变化，可以调节双向可控硅的导通角度，从而改变输出电压的大小。当控制信号为零时，双向可控硅处于关断状态，输出电压为零；当控制信号增大时，双向可控硅的导通角度增大，输出电压逐渐增大；当控制信号减小时，双向可控硅的导通角度减小，输出电压逐渐减小。

双向可控硅调速电路的原理就是通过控制信号的变化，实现对双向可控硅的导通角度的控制，从而调节输出电压的大小，实现交流电的调速。这种电路广泛应用于交流调速领域，如电动机调速、风力发电机组调速等。

双向可控硅mac97a6详解及其的应用电路

引言:

双向可控硅mac97a6是一种常用的功率半导体器件，它在电力控制和调节中扮演着重要的角色。它具有双向触发特性，可以用来控制交流电路中的功率开关。在本文中，我们将深入探讨双向可控硅mac97a6的基本原理、特性及其在电路中的应用。

一、双向可控硅mac97a6的基本原理

1. 双向可控硅mac97a6的结构：

双向可控硅mac97a6是由两个晶闸管反向并联组成，其结构简单而有效。它的触发特性使得它能够在正负半周均能进行导通和关断。

2. 双向可控硅mac97a6的工作原理：

当双向可控硅mac97a6的控制端处于导通状态时，只有当施加的触发脉冲正负半周达到一定电压时，双向可控硅mac97a6才能导通，实现功率的控制和变换。

3. 双向可控硅mac97a6的特性：

双向可控硅mac97a6具有较高的工作频率、耐高压、低功耗等特点，使得它在电路中具有广泛的应用前景。

二、双向可控硅mac97a6的应用电路

1. 交流电路中的应用：

双向可控硅mac97a6常常被用在交流电路中，如交流调压器、交流调速器等。它通过对电压进行控制，使得交流电路在不同负载条件下能够自动调节输出电压和频率，实现电力的高效利用。

2. 电磁场中的应用：

双向可控硅mac97a6还可以被应用在电磁场控制中，如变压器、感应加热等设备中。通过对电路的控制，可以实现电磁场的精确调节，保证设备的稳定运行。

三、个人观点和理解

双向可控硅mac97a6作为一种重要的功率半导体器件，在电力控制和调节领域具有重要的地位。它的双向触发特性使得它能够适用于不同的电路和场合，实现精确的功率控制和调节。在未来，随着电力电子技术的不断发展，双向可控硅mac97a6的应用领域将会进一步拓展，为电力系统的稳定运行和高效利用提供更多可能。

总结

本文从双向可控硅mac97a6的基本原理、特性到其在电路中的应用进行了全面的阐述，希望能够为读者提供一个深入了解和掌握这一重要器件的机会。双向可控硅mac97a6在电力控制领域有着广泛的应用前景，相信随着技术的进步，它将会在未来的领域中发挥更加重要的作用。
