稳压器芯片

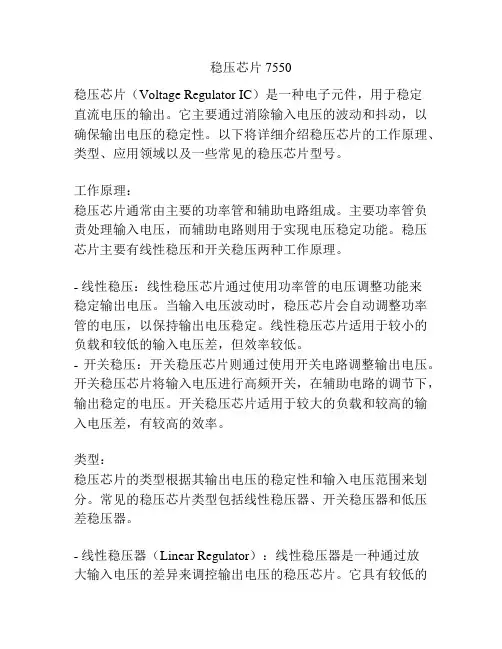

稳压芯片7550

稳压芯片（Voltage Regulator IC）是一种电子元件，用于稳定直流电压的输出。它主要通过消除输入电压的波动和抖动，以确保输出电压的稳定性。以下将详细介绍稳压芯片的工作原理、类型、应用领域以及一些常见的稳压芯片型号。

工作原理：

稳压芯片通常由主要的功率管和辅助电路组成。主要功率管负责处理输入电压，而辅助电路则用于实现电压稳定功能。稳压芯片主要有线性稳压和开关稳压两种工作原理。

- 线性稳压：线性稳压芯片通过使用功率管的电压调整功能来稳定输出电压。当输入电压波动时，稳压芯片会自动调整功率管的电压，以保持输出电压稳定。线性稳压芯片适用于较小的负载和较低的输入电压差，但效率较低。

- 开关稳压：开关稳压芯片则通过使用开关电路调整输出电压。开关稳压芯片将输入电压进行高频开关，在辅助电路的调节下，输出稳定的电压。开关稳压芯片适用于较大的负载和较高的输入电压差，有较高的效率。

类型：

稳压芯片的类型根据其输出电压的稳定性和输入电压范围来划分。常见的稳压芯片类型包括线性稳压器、开关稳压器和低压差稳压器。

- 线性稳压器（Linear Regulator）：线性稳压器是一种通过放大输入电压的差异来调控输出电压的稳压芯片。它具有较低的噪音和较高的输出稳定性，适用于低功耗和低噪声应用。常见的线性稳压器芯片有LM317、LM7805等。

- 开关稳压器（Switching Regulator）：开关稳压器是一种通过高频开关操作来调节输出电压的稳压芯片。它具有较高的效率和较大的输入电压范围，适用于高功率和高效率应用。常见的开关稳压器芯片有LM2576、LM2596等。

- 低压差稳压器（Low Dropout Regulator，LDO）：低压差稳压器是一种输出电压和输入电压之间压差较小的稳压芯片。它能在较低的输入电压下实现较高的输出电压稳定性，适用于对性能要求较高的应用。常见的低压差稳压器芯片有LD1086、LP2985等。

1117稳压芯片的识别

1117稳压芯片是一种常见的电子元件，用于稳定直流电压输出。本文将介绍1117稳压芯片的基本特点、工作原理以及几种常见的识别方法。

一、1117稳压芯片的基本特点

1117稳压芯片是一种线性稳压芯片，可提供稳定的电压输出。它的特点主要包括以下几个方面：

1. 输入电压范围广：1117稳压芯片的输入电压范围通常为4.2V至20V，这使得它适用于各种电源输入条件。

2. 输出电压稳定：1117稳压芯片具有很高的稳定性，输出电压的波动范围很小，一般在0.01V以内。

3. 输出电流能力强：1117稳压芯片的输出电流能力通常在800mA至1A，可以满足多种不同的应用需求。

4. 超低静态功耗：1117稳压芯片在工作时的静态功耗很低，有效减少了能源的浪费。

5. 超低压差：1117稳压芯片的输出电压与输入电压之间的压差很小（一般为0.6V），从而提供更稳定的输出电压。

二、1117稳压芯片的工作原理

1117稳压芯片的工作原理是基于线性稳压器的原理，即将输入电压通过内部的稳压电路转换为稳定的输出电压。其主要工作原理如下：

1. 参考电压源：1117稳压芯片内部会有一个参考电压源（通常为1.25V），用来提供一个稳定的参考电压。

2. 参考电压比较：芯片会将输入电压与参考电压进行比较，根据比较结果判断输出电压是否稳定。 3. 反馈调节：如果输出电压偏离稳定值，芯片会通过反馈电路作出调整，使输出电压维持在稳定值。

4. 调节元件：1117稳压芯片内部有一组调节电阻或者电流源，通过它们来调整输出电压的稳定程度。

三、1117稳压芯片的识别方法

在实际应用中，正确识别1117稳压芯片是非常重要的。以下是几种常见的识别方法：

1. 芯片标识：1117稳压芯片通常在表面上都有标识，可以通过肉眼观察或者放大镜下观察芯片的标识来确定其型号和制造厂商。

2. 数据手册：通过查询芯片的数据手册，可以找到1117芯片的详细规格和特性参数，进而确认是否为1117稳压芯片。

稳压电源常用芯片

稳压电源常用的芯片有很多种，以下是其中一些常见的：

LM317/LM337： 这是一对经典的线性稳压器芯片，可以提供可调输出电压。LM317用于正稳压，而LM337用于负稳压。

LM7805/LM7812/LM7912： 这些是常用的三端固定输出电压的线性稳压器芯片，分别提供5V、12V和-12V的稳定输出。

LM2940/LM2941： 这是一系列低压差线性稳压器芯片，适用于输入电压较高但需要稳定输出的应用。

LM317HV： 这是高电压版本的LM317芯片，适用于需要更高输出电压的应用。

LM78XX/LM79XX： 这是一系列具有固定输出电压的线性稳压器芯片，例如LM7805/LM7812/LM7912等。

LM431： 这是一种可编程精密基准源芯片，可用于构建精密稳压器或者过压保护电路。

LT1083/LT1084/LT1085： 这是一系列具有低压降和高稳定性的线性稳压器芯片，适用于高电流的应用。

TL431： 这是一种可编程精密基准源芯片，类似于LM431，可以用于构建精密稳压器或者过压保护电路。

AMS1117： 这是一种低压差线性稳压器芯片，具有较低的失调电流和较高的纹波抑制能力。

TPS系列（例如TPS7A05/TPS7A30）： 这是德州仪器（TI）公司的一系列低压差线性稳压器芯片，具有低功耗和高精度的特点。 这些芯片在不同的应用场景中具有不同的优势和特点，选择合适的稳压器芯片取决于具体的需求，如输入电压范围、输出电流要求、输出电压精度等。

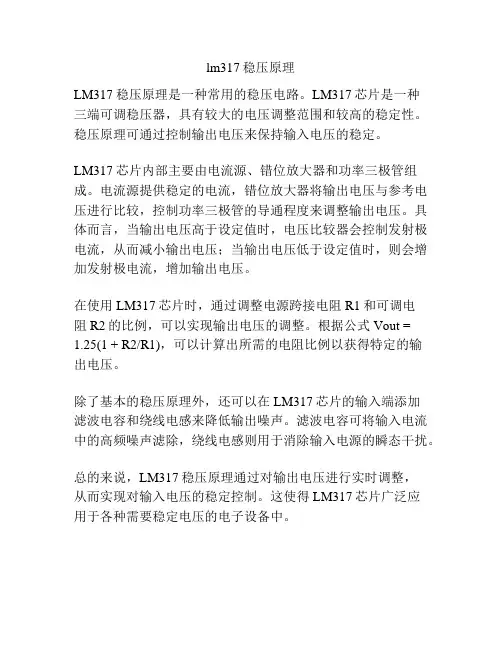

lm317稳压原理

LM317稳压原理是一种常用的稳压电路。LM317芯片是一种三端可调稳压器，具有较大的电压调整范围和较高的稳定性。稳压原理可通过控制输出电压来保持输入电压的稳定。

LM317芯片内部主要由电流源、错位放大器和功率三极管组成。电流源提供稳定的电流，错位放大器将输出电压与参考电压进行比较，控制功率三极管的导通程度来调整输出电压。具体而言，当输出电压高于设定值时，电压比较器会控制发射极电流，从而减小输出电压；当输出电压低于设定值时，则会增加发射极电流，增加输出电压。

在使用LM317芯片时，通过调整电源跨接电阻R1和可调电阻R2的比例，可以实现输出电压的调整。根据公式Vout =

1.25(1 + R2/R1)，可以计算出所需的电阻比例以获得特定的输出电压。

除了基本的稳压原理外，还可以在LM317芯片的输入端添加滤波电容和绕线电感来降低输出噪声。滤波电容可将输入电流中的高频噪声滤除，绕线电感则用于消除输入电源的瞬态干扰。

总的来说，LM317稳压原理通过对输出电压进行实时调整，从而实现对输入电压的稳定控制。这使得LM317芯片广泛应用于各种需要稳定电压的电子设备中。
