音调控制电路

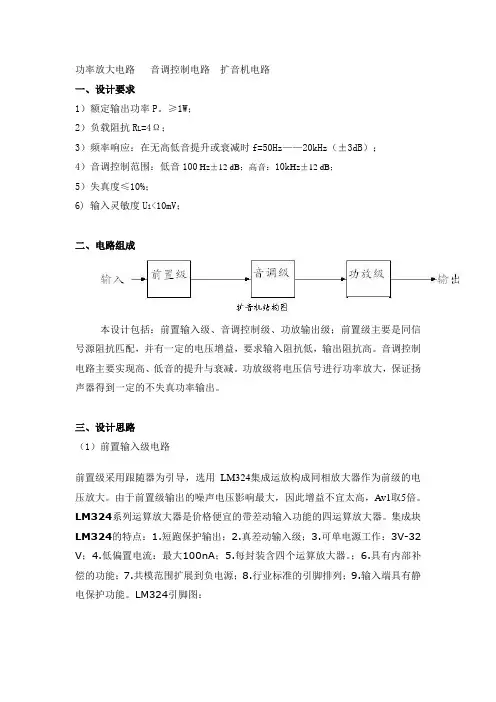

功率放大电路 音调控制电路 扩音机电路

一、设计要求

1）额定输出功率P。≥1W；

2）负载阻抗RL=4Ω；

3）频率响应：在无高低音提升或衰减时f=50Hz——20kHz（±3dB）；

4）音调控制范围：低音100 Hz±12 dB；高音：10kHz±12 dB；

5）失真度≤10%；

6) 输入灵敏度Ui<10mV；

二、电路组成

本设计包括：前置输入级、音调控制级、功放输出级；前置级主要是同信号源阻抗匹配，并有一定的电压增益，要求输入阻抗低，输出阻抗高。音调控制电路主要实现高、低音的提升与衰减。功放级将电压信号进行功率放大，保证扬声器得到一定的不失真功率输出。

三、设计思路

（1）前置输入级电路

前置级采用跟随器为引导，选用LM324集成运放构成同相放大器作为前级的电压放大。由于前置级输出的噪声电压影响最大，因此增益不宜太高，Av1取5倍。LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。集成块LM324的特点：1.短跑保护输出；2.真差动输入级；3.可单电源工作：3V-32V；4.低偏置电流：最大100nA；5.每封装含四个运算放大器。；6.具有内部补偿的功能；7.共模范围扩展到负电源；8.行业标准的引脚排列；9.输入端具有静电保护功能。LM324引脚图：

（2）音调控制电路

本设计的音调控制电路选用反馈型电路。虽然调节范围较小，但其失真小。电路图如上，调节W1、W2即可控制高音、低音的提升和衰减。

（3）功放输出电路

采用TBA820功放集成电路。该电路由差分输入级，中间推动级，互补推挽功率放大输出级，恒流源偏置电路等组成，集成电路具有工作电压范围宽（Vcc=3-16V）静态电流小，外接元件少，电源滤波抑制比高的特点。TBA820M是单片集成的音频放大器,8引线双列直插式塑料封装。电源电压范围：3V-16V；主要特点是：最低工作电源电压为3V，低静态电流，无交叉失真，低功率消耗。在9V时的输出功率为1.2W 。TBA820各管脚功能：

几款品质极佳的音调电路图介绍

功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。其中以 LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选

LM4610N。

图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。

图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。正是如此很多发烧友都爱玩电子分频功放。

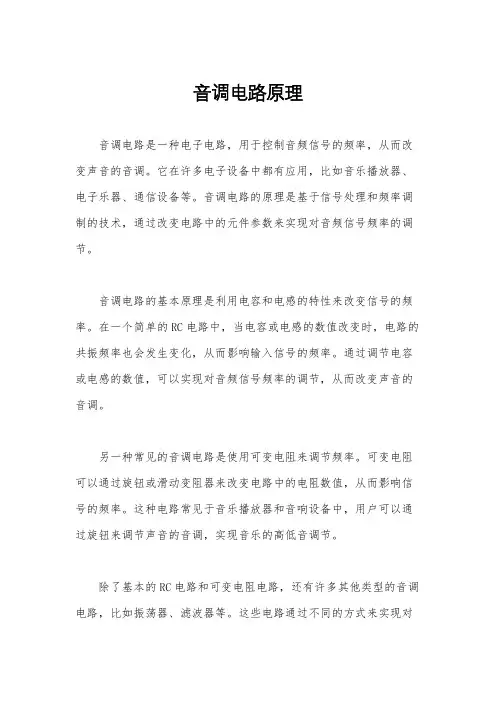

音调电路原理

音调电路是一种电子电路，用于控制音频信号的频率，从而改变声音的音调。它在许多电子设备中都有应用，比如音乐播放器、电子乐器、通信设备等。音调电路的原理是基于信号处理和频率调制的技术，通过改变电路中的元件参数来实现对音频信号频率的调节。

音调电路的基本原理是利用电容和电感的特性来改变信号的频率。在一个简单的RC电路中，当电容或电感的数值改变时，电路的共振频率也会发生变化，从而影响输入信号的频率。通过调节电容或电感的数值，可以实现对音频信号频率的调节，从而改变声音的音调。

另一种常见的音调电路是使用可变电阻来调节频率。可变电阻可以通过旋钮或滑动变阻器来改变电路中的电阻数值，从而影响信号的频率。这种电路常见于音乐播放器和音响设备中，用户可以通过旋钮来调节声音的音调，实现音乐的高低音调节。

除了基本的RC电路和可变电阻电路，还有许多其他类型的音调电路，比如振荡器、滤波器等。这些电路通过不同的方式来实现对音频信号频率的调节，从而达到改变声音音调的效果。在电子音乐乐器中，这些音调电路常常被用于创造各种不同的音色和音效。

在实际应用中，音调电路通常会与放大器、滤波器等其他电路组合在一起，以实现更丰富的声音效果。通过合理设计和调节这些电路的参数，可以实现各种不同的音色和音效，满足不同音乐风格和个人喜好的需求。

总的来说，音调电路是一种通过改变电路参数来调节音频信号频率的电子电路，它在许多电子设备中都有重要应用。通过合理设计和调节，可以实现各种不同的音色和音效，为人们的生活和娱乐带来更丰富的体验。希望本文对音调电路的原理有所帮助，谢谢阅读！

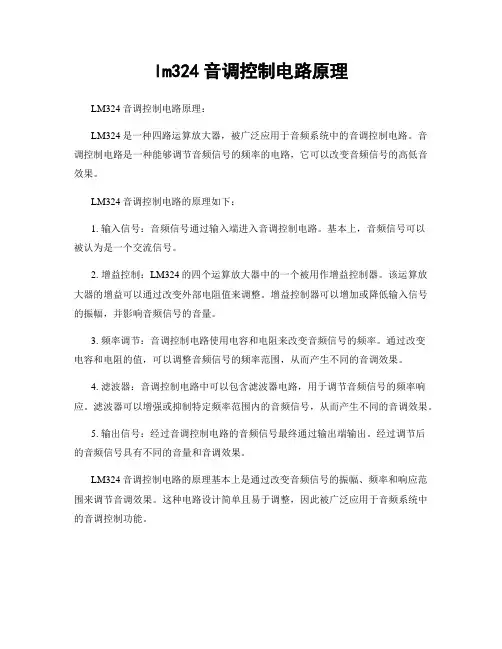

lm324音调控制电路原理

LM324音调控制电路原理：

LM324是一种四路运算放大器，被广泛应用于音频系统中的音调控制电路。音调控制电路是一种能够调节音频信号的频率的电路，它可以改变音频信号的高低音效果。

LM324音调控制电路的原理如下：

1. 输入信号：音频信号通过输入端进入音调控制电路。基本上，音频信号可以被认为是一个交流信号。

2. 增益控制：LM324的四个运算放大器中的一个被用作增益控制器。该运算放大器的增益可以通过改变外部电阻值来调整。增益控制器可以增加或降低输入信号的振幅，并影响音频信号的音量。

3. 频率调节：音调控制电路使用电容和电阻来改变音频信号的频率。通过改变电容和电阻的值，可以调整音频信号的频率范围，从而产生不同的音调效果。

4. 滤波器：音调控制电路中可以包含滤波器电路，用于调节音频信号的频率响应。滤波器可以增强或抑制特定频率范围内的音频信号，从而产生不同的音调效果。

5. 输出信号：经过音调控制电路的音频信号最终通过输出端输出。经过调节后的音频信号具有不同的音量和音调效果。

LM324音调控制电路的原理基本上是通过改变音频信号的振幅、频率和响应范围来调节音调效果。这种电路设计简单且易于调整，因此被广泛应用于音频系统中的音调控制功能。
