常见的密封形式

阀盖密封类型

阀盖密封类型有以下几种常见的形式：

1. 压盖密封（Bolted Bonnet Seal）：这是最常见的阀盖密封类型，采用螺栓将阀盖与阀体紧密连接，常见于大型和高压阀门。通过调节螺栓的紧固程度，确保提供良好的密封性能。

2. 螺纹密封（Threaded Seal）：这种密封类型使用阀盖和阀体上的螺纹进行连接，并配合密封垫圈。通常适用于小型和低压阀门，如一些家用水龙头和小型阀门。

3. 焊接密封（Welded Seal）：此类型的阀盖密封将阀盖和阀体直接焊接在一起，形成一个密封的焊接接头。这种密封方法通常适用于高温和高压的应用，以确保较高的密封性。

4. 平面密封（Flat Seal）：这是一种简单的密封形式，阀盖与阀体之间的接触面采用平坦的密封结构。通常使用密封垫圈或垫片来提供密封性能。

5. 堵头密封（Plug Seal）：这种密封类型在阀盖上使用一个堵头或塞子，通过与阀体上的孔洞配合，形成密封。这种密封方式通常应用于旋塞阀等特定类型的阀门。

以上是一些常见的阀盖密封类型，每种类型都有其适用的应用场景和特点。在选择适合的阀门时，需要考虑工作条件、压力等级、介质特性和操作要求，以确保获得良好的密封性能。具体的密封类型应根据具体的阀门设计和制造标准来确定。

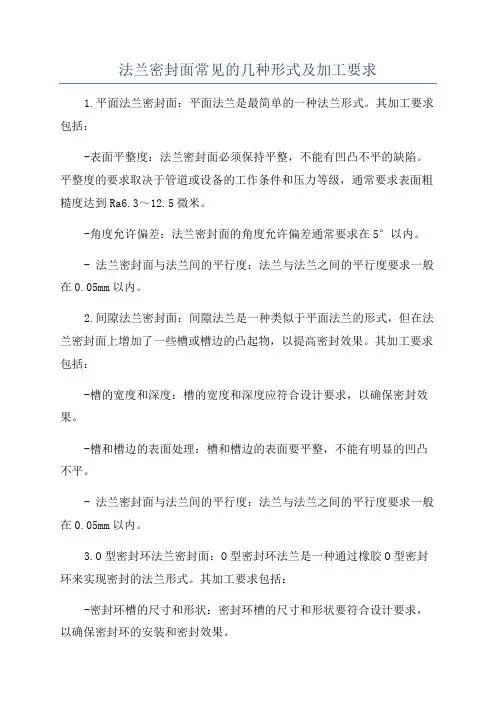

法兰密封面常见的几种形式及加工要求

1.平面法兰密封面：平面法兰是最简单的一种法兰形式。其加工要求包括：

-表面平整度：法兰密封面必须保持平整，不能有凹凸不平的缺陷。平整度的要求取决于管道或设备的工作条件和压力等级，通常要求表面粗糙度达到Ra6.3～12.5微米。

-角度允许偏差：法兰密封面的角度允许偏差通常要求在5°以内。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

2.间隙法兰密封面：间隙法兰是一种类似于平面法兰的形式，但在法兰密封面上增加了一些槽或槽边的凸起物，以提高密封效果。其加工要求包括：

-槽的宽度和深度：槽的宽度和深度应符合设计要求，以确保密封效果。

-槽和槽边的表面处理：槽和槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

3.O型密封环法兰密封面：O型密封环法兰是一种通过橡胶O型密封环来实现密封的法兰形式。其加工要求包括：

-密封环槽的尺寸和形状：密封环槽的尺寸和形状要符合设计要求，以确保密封环的安装和密封效果。 -密封环槽和密封环的表面处理：密封环槽和密封环的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

4.溢流槽法兰密封面：溢流槽法兰是一种通过溢流槽来实现泄压或泄漏的法兰形式。其加工要求包括：

-溢流槽的尺寸和形状：溢流槽的尺寸和形状要根据设计要求进行加工，以满足泄压或泄漏的要求。

-溢流槽和溢流槽边的表面处理：溢流槽和溢流槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

以上是法兰密封面常见的几种形式及其加工要求。不同形式的法兰密封面加工要求不同，但都需要保持表面平整度，确保与法兰之间的平行度，并符合设计要求的尺寸和形状。加工过程中要注意避免出现明显的凹凸不平的情况，并进行适当的表面处理，以提高密封效果。

法兰密封面的常见形式

1. 平面密封面（Flat face）

平面密封面是最简单的一种法兰密封面形式，通常用于中低压和一般温度条件下。它的密封效果优劣主要取决于密封垫片的材料和压力。

2. 凸缘密封面（Raised face）

凸缘密封面是在平面密封面上加工出一定高度的凸起，通常为2-7mm。凸缘密封面与搭配的垫片配合，能够提供额外的密封压力，因此适用于高压、高温和重要的密封场合。

3. 突出环密封面（Tongue and groove）

突出环密封面由一个半圆形的凸起和一个对应的槽构成，这种形式的密封面适用于高压、高温、易于产生振动和冲击的场合。它能够提供更好的密封效果，并具有一定的自紧效应。

4. 波形密封面（Spiral wound）

波形密封面是一种由金属波纹垫片构成的法兰密封面形式，具有良好的密封性能和耐高温的特点。波纹垫片的结构决定了它的压缩性和恢复性，能够承受较大的压力差和温度变化。

5. 网纹密封面（Grooved）

网纹密封面是将法兰密封面加工成一系列环形的网状溝槽，搭配同样形状的金属垫片使用。网纹密封面由于具有较大的接触面积和一定的自紧效应，能够提供较好的密封性能。

6. 真空密封面（Vacuum） 真空密封面是专门设计用于真空系统的一种法兰密封面形式。它通常采用O形密封圈作为密封媒介，能够有效防止气体泄漏和进入。

除了以上常见的法兰密封面形式，还有一些特殊用途的法兰密封面，例如锥形密封面、球囊密封面等。不同的密封面形式适用于不同的工作条件和要求，选择合适的法兰密封面对于保证设备的正常运行和安全性至关重要。

液压密封件的材质通常选材质.

合成橡胶合成橡胶是目前应用最广泛的密封材料，其品种繁多，但液压缸中广泛应用的则是丁晴橡胶和聚氨酯橡胶。

１：丁晴橡胶丁晴橡胶具有良好的耐油性、耐热性、耐寒性、耐压性和耐水性，并具有适宜的耐磨性，通常的使用温度大致为－４０℃～＋１２０℃，易于用金属模压成任意形状的液压密封件，因此丁晴橡胶最适宜于制作工作压力不大于３２Ｍｐａ的液压缸用密封件。

２：聚氨酯橡胶聚氨酯橡胶是抗拉强度最高的一种合成橡胶，它具有优良的耐油性、耐热性、耐寒性、耐压性和耐磨性，通常的使用温度为－４０℃～＋８０℃，聚氨酯橡胶的常温密封性能比丁晴橡胶优越，它特别适宜于制作中压、高压及超高压液压缸用密封件。

我们希望密封件在其寿命周期内保持良好的密封性能，同时又具有较低的摩擦和磨损，并希望在恶劣的工作环境下也具有良好的性能。为了满足上述各方面的不同的要求，我们应该更合理的选择密封件。由于很多因素都会对密封件的选择造成影响，所以在选择密封件时必须要对油缸的应用环境进行了解，并对其性能的要求进行分析研究后作出选择。

当我们选择密封件时，着重要考虑下列重要的因素： 压力

压力的高低，压力循环周期变化的长短，对密封件损坏（如挤出）有很大的影响。压力越高，其它的因素对密封件的性能影响越大，如温度，速度，密封件的材料，活塞和缸筒之间的间隙，活塞和缸头之间的间隙。

温度

对一种密封件材料的最高使用温度和最低使用温度进行描述是比较困难的，因为这是一系列因素综合影响的结果。对于活塞和活塞杆的工作温度都不同，要对它们进行区别选择。

摩擦力

密封件和密封表面的摩擦力取决于很多因素：表面粗糙度，表面的特性，压力，介质，温度，密封件的材料，密封件的型式和运动速度。

表面处理

经验表明，油缸活塞和活塞杆表面的特性对密封件的寿命有着非常大的影响。表面特性常用表面粗糙度Ra的值来定义，Ra是表面形状偏离中心线绝对值的算术平均值。但些数值并不能完全表示表面情况对密封件的影响，这是因为即使在同样的粗糙度下，不同的表面形状特征可以导致对密封件不同程度的密封件磨损。 对以上几点进行分析，选择更科学的选择密封件，对整个液压系统起到了致关重要的作用。
