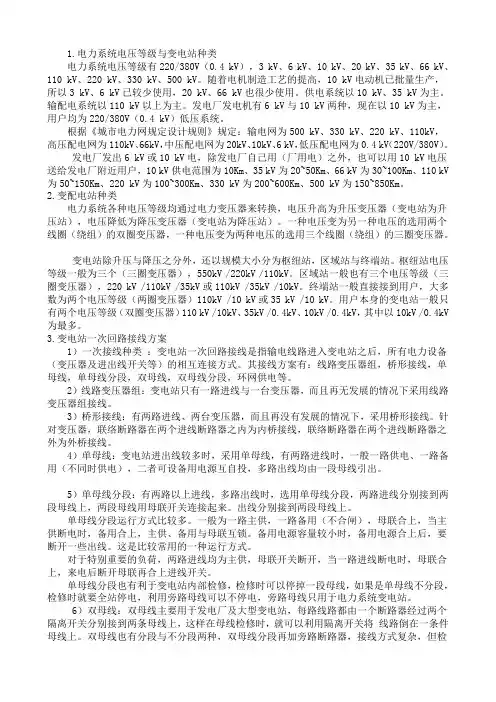

电力电压等级的分类

1.电力系统电压等级与变电站种类

电力系统电压等级有220/380V（0.4kV），3kV、6kV、10kV、20kV、35kV、66kV、

110kV、220kV、330kV、500kV。随着电机制造工艺的提高，10kV电动机已批量生产，

所以3kV、6kV已较少使用，20kV、66kV也很少使用。供电系统以10kV、35kV为主。

输配电系统以110kV以上为主。发电厂发电机有6kV与10kV两种，现在以10kV为主，

用户均为220/380V（0.4kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500kV、330kV、220kV、110kV，

高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV（220V/380V）。

发电厂发出6kV或10kV电，除发电厂自己用（厂用电）之外，也可以用10kV电压

送给发电厂附近用户，10kV供电范围为10Km、35kV为20~50Km、66kV为30~100Km、110kV

为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。

2.变配电站种类

电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升

压站），电压降低为降压变压器（变电站为降压站）。一种电压变为另一种电压的选用两个

线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压

等级一般为三个（三圈变压器），550kV/220kV/110kV。区域站一般也有三个电压等级（三

圈变压器），220kV/110kV/35kV或110kV/35kV/10kV。终端站一般直接接到用户，大多

数为两个电压等级（两圈变压器）110kV/10kV或35kV/10kV。用户本身的变电站一般只

有两个电压等级（双圈变压器）110kV/10kV、35kV/0.4kV、10kV/0.4kV，其中以10kV/0.4kV

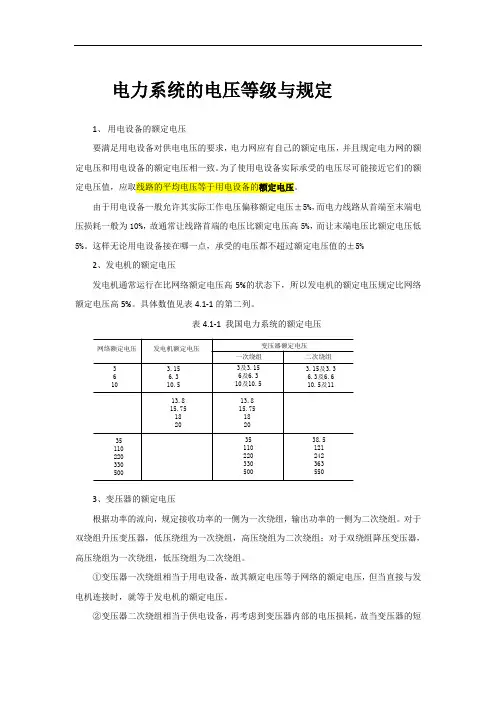

电力系统的电压等级与规定

1、 用电设备的额定电压

要满足用电设备对供电电压的要求，电力网应有自己的额定电压，并且规定电力网的额定电压和用电设备的额定电压相一致。为了使用电设备实际承受的电压尽可能接近它们的额定电压值，应取线路的平均电压等于用电设备的额定电压。

由于用电设备一般允许其实际工作电压偏移额定电压±5%，而电力线路从首端至末端电压损耗一般为10%，故通常让线路首端的电压比额定电压高5%，而让末端电压比额定电压低5%。这样无论用电设备接在哪一点，承受的电压都不超过额定电压值的±5%

2、发电机的额定电压

发电机通常运行在比网络额定电压高5%的状态下，所以发电机的额定电压规定比网络额定电压高5%。具体数值见表4.1-1的第二列。

表4.1-1 我国电力系统的额定电压

网络额定电压发电机额定电压变压器额定电压一次绕组二次绕组36103.156.310.53及3.156及6.310及10.53.15及3.36.3及6.610.5及1113.815.75182013.815.751820351102203305003511022033050038.5121242363550

3、变压器的额定电压

根据功率的流向，规定接收功率的一侧为一次绕组，输出功率的一侧为二次绕组。对于双绕组升压变压器，低压绕组为一次绕组，高压绕组为二次绕组；对于双绕组降压变压器，高压绕组为一次绕组，低压绕组为二次绕组。

①变压器一次绕组相当于用电设备，故其额定电压等于网络的额定电压，但当直接与发电机连接时，就等于发电机的额定电压。

②变压器二次绕组相当于供电设备，再考虑到变压器内部的电压损耗，故当变压器的短

路电压小于7%或直接与用户连接时，则二次绕组额定电压比网络的高5%；当变压器的短路电压大于等于7%时，则二次绕组额定电压比网络的高10%。

4、我国电力系统的平均额定电压

电力系统的平均额定电压1.05avNNUU,并适当取整，具体为3.15kV、6.3kV、10.5kV、37kV、115kV、230kV、345kV、525kV。

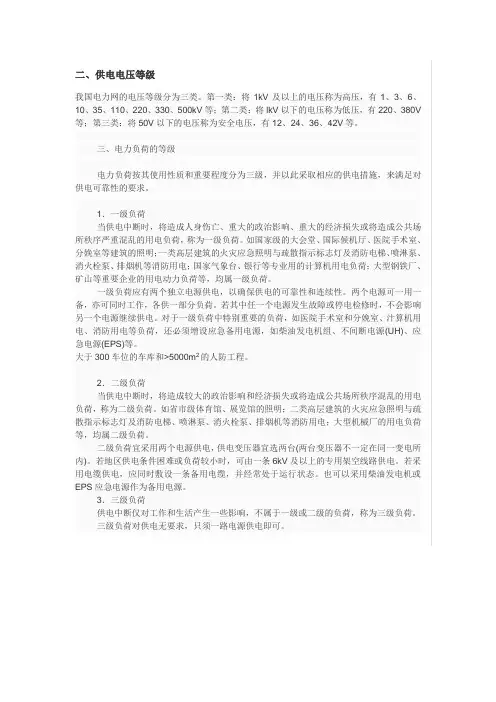

二、供电电压等级

我国电力网的电压等级分为三类。第一类：将1kV及以上的电压称为高压，有1、3、6、10、35、110、220、330、500kV等；第二类：将lkV以下的电压称为低压，有220、380V等；第三类：将50V以下的电压称为安全电压，有12、24、36、42V等。

三、电力负荷的等级

电力负荷按其使用性质和重要程度分为三级，并以此采取相应的供电措施，来满足对供电可靠性的要求。

1．一级负荷

当供电中断时，将造成人身伤亡、重大的政治影响、重大的经济损失或将造成公共场所秩序严重混乱的用电负荷，称为一级负荷。如国家级的大会堂、国际候机厅、医院手术室、分娩室等建筑的照明；一类高层建筑的火灾应急照明与疏散指示标志灯及消防电梯、喷淋泵、消火栓泵、排烟机等消防用电；国家气象台、银行等专业用的计算机用电负荷；大型钢铁厂、矿山等重要企业的用电动力负荷等，均属一级负荷。

一级负荷应有两个独立电源供电，以确保供电的可靠性和连续性。两个电源可一用一备，亦可同时工作，各供一部分负荷。若其中任一个电源发生故障或停电检修时，不会影响另一个电源继续供电。对于一级负荷中特别重要的负荷，如医院手术室和分娩室、汁算机用电、消防用电等负荷，还必须增设应急备用电源，如柴油发电机组、不间断电源(UH)、应急电源(EPS)等。

大于300车位的车库和>5000m2的人防工程。

2．二级负荷

当供电中断时，将造成较大的政治影响和经济损失或将造成公共场所秩序混乱的用电负荷，称为二级负荷。如省市级体育馆、展览馆的照明；二类高层建筑的火灾应急照明与疏散指示标志灯及消防电梯、喷淋泵、消火栓泵、排烟机等消防用电；大型机械厂的用电负荷等，均属二级负荷。

二级负荷宜采用两个电源供电，供电变压器宜选两台(两台变压器不一定在同一变电所内)。若地区供电条件困难或负荷较小时，可由一条6kV及以上的专用架空线路供电。若采用电缆供电，应同时敷设一条备用电缆，并经常处于运行状态。也可以采用柴油发电机或EPS应急电源作为备用电源。

中国的电压分类标准：高压、中压、低压、安全电压

高、中、低等电压等级的分法较为复杂，不仅应用场合不同有可能存在差异，而且交流电和直流电的等级也有不同。如在电气工程中，220V和380V都属于低压。而在安全用电方面，220V和380V则都属于高压。至于中压，其界限相对较为模糊。

在电力工业或电气工程中，由于低压电器被定义为用于交流电压1200V及以下或直流电压1500V及以下的电器。因此，通常交流1200V以下或直流1500以下都称为低压，交流1200V以上或直流1500以上则称为高压。

在安全用电方面，高压和低压的概念与电力工业或电气工程中的概念有一定的区别，通常将最高安全电压以下对人体比较没有伤害的电压称为低压，将高于安全电压及以上称为高压。

我国规定，安全电压则根据发生触电危险的环境条件不同，将安全电压分为三个等级：

1、特别危险(潮湿、有腐蚀性蒸气或游离物等)的建筑物中，安全电压为12V；

2、高度危险(潮湿、有导电粉末、炎热高温、金属品较多)的建筑物中，安全电压为36V；

3、没有高度危险(干燥、无导电粉末、非导电地板、金属品不多等)的建筑物，安全电压为65V。
