伸缩缝安装工程施工方案

目 录

工程开工申请报批单 ................................................... 错误!未定义书签。

进场人员报验单 ........................................................... 错误!未定义书签。

进场设备报验单 ........................................................... 错误!未定义书签。

大清河故道中桥伸缩缝施工方案 ............................... 错误!未定义书签。

一、工程概况： .......................................................................................... 2

二、主要材料用量表 .................................................................................. 2

三、施工过程 .............................................................................................. 2

四、质量保证措施 ...................................................................................... 6

五、安全保证措施: .................................................................................... 6

六、文明施工、环境保护 .......................................................................... 7 —

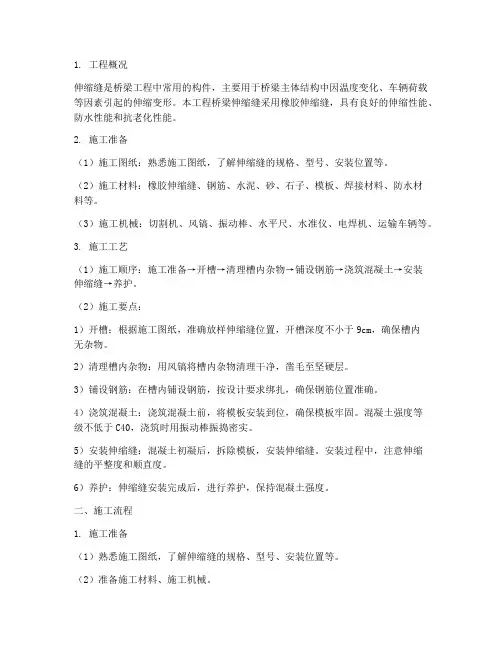

1. 工程概况

伸缩缝是桥梁工程中常用的构件，主要用于桥梁主体结构中因温度变化、车辆荷载等因素引起的伸缩变形。本工程桥梁伸缩缝采用橡胶伸缩缝，具有良好的伸缩性能、防水性能和抗老化性能。

2. 施工准备

（1）施工图纸：熟悉施工图纸，了解伸缩缝的规格、型号、安装位置等。

（2）施工材料：橡胶伸缩缝、钢筋、水泥、砂、石子、模板、焊接材料、防水材料等。

（3）施工机械：切割机、风镐、振动棒、水平尺、水准仪、电焊机、运输车辆等。

3. 施工工艺

（1）施工顺序：施工准备→开槽→清理槽内杂物→铺设钢筋→浇筑混凝土→安装伸缩缝→养护。

（2）施工要点：

1）开槽：根据施工图纸，准确放样伸缩缝位置，开槽深度不小于9cm，确保槽内无杂物。

2）清理槽内杂物：用风镐将槽内杂物清理干净，凿毛至坚硬层。

3）铺设钢筋：在槽内铺设钢筋，按设计要求绑扎，确保钢筋位置准确。

4）浇筑混凝土：浇筑混凝土前，将模板安装到位，确保模板牢固。混凝土强度等级不低于C40，浇筑时用振动棒振捣密实。

5）安装伸缩缝：混凝土初凝后，拆除模板，安装伸缩缝。安装过程中，注意伸缩缝的平整度和顺直度。

6）养护：伸缩缝安装完成后，进行养护，保持混凝土强度。

二、施工流程

1. 施工准备

（1）熟悉施工图纸，了解伸缩缝的规格、型号、安装位置等。

（2）准备施工材料、施工机械。 2. 开槽

（1）根据施工图纸，准确放样伸缩缝位置。

（2）用切割机切割沥青混凝土路面，开槽深度不小于9cm。

3. 清理槽内杂物

（1）用风镐将槽内杂物清理干净。

（2）凿毛至坚硬层。

4. 铺设钢筋

（1）在槽内铺设钢筋。

（2）按设计要求绑扎钢筋。

5. 浇筑混凝土

（1）安装模板，确保模板牢固。

（2）浇筑混凝土，强度等级不低于C40。

6. 安装伸缩缝

（1）混凝土初凝后，拆除模板。

（2）安装伸缩缝，注意平整度和顺直度。

7. 养护

（1）保持混凝土强度。

（2）伸缩缝安装完成后，进行养护。

一、工程概况

桥面伸缩缝是桥梁工程的重要组成部分，其主要作用是满足桥面在温度变化、荷载作用等条件下产生的伸缩变形，保证桥梁结构的稳定性和行车舒适性。本方案针对桥面伸缩缝的安装施工进行详细规划。

二、施工准备

1. 施工材料：伸缩缝材料、混凝土、钢筋、模板、防水密封胶、泡沫板、纤维板等。

2. 施工工具：切割机、振动棒、直尺、扳手、撬杠、砂轮等。

3. 施工人员：技术人员、施工人员、监理人员等。

4. 施工现场：施工现场应平整、宽敞，具备排水条件。

三、施工步骤

1. 安装准备

（1）检查梁端间的缝隙及预埋件情况，清理梁端、顶面，确保梁端平整。

（2）修整梁端不平齐处，设置两端模板。

（3）用水冲洗梁体顶面，确保干净。

2. 立两端模板、样板

（1）两端模板中间用硬质泡沫塑料板挤紧，顶部与安置橡胶板的设计底面高程平行。

（2）检查是否有漏浆缝隙，及时进行处理和垫补。

（3）按算定的安装定位值制作样板，钻孔并固定M18锚固螺栓。

（4）螺栓之间的位置偏差应小于1mm，不得有累积偏差。

（5）样板面高程应与桥面设计标高一致，焊接好加强角钢等结构件。

3. 浇筑混凝土

（1）浇筑伸缩装置底部的混凝土。

（2）同时浇筑两侧500mm范围内的混凝土过渡段，混凝土强度等级不应低于C40。 （3）浇筑时需振捣密实，防止结构中产生空洞和夹灰现象。

4. 拆除样板及两端模板

（1）混凝土初凝后，将样板取出。

（2）将两端模板中间的硬质泡沫塑料板凿除。

（3）用强度等级较高的砂浆找平，安装橡胶板部位。

5. 安装橡胶板

（1）混凝土干燥后，在安装平面涂布防水密封胶。

（2）按定位值将橡胶板进行预压缩。

6. 伸缩缝胶条安装

（1）清理伸缩缝间隙，确保无杂物。

（2）将橡胶密封带伸展开，平顺到型钢缝隙中。

（3）利用撬杠拨动橡胶密封带顶部，使之嵌入型钢的凹槽中。

（4）必要时涂抹少许肥皂水，以便嵌入。

四、质量控制

1. 伸缩缝材料应符合国家标准，规格满足设计图纸要求。

伸缩缝更换施工方案

伸缩缝是指建筑物或桥梁中为了消除因热胀冷缩、地震作用、沉降沉稳等原因而产生的变位，使用硅胶等材料做成的可伸缩缝，可分为露缝和隐缝两种类型。随着时间的推移，伸缩缝可能会出现老化、破损或失效的情况，此时需要进行更换施工。下面是一种针对伸缩缝更换的施工方案。

首先，进行施工前的准备工作，包括安全防护准备、材料和设备准备等。施工现场要设立警示标志，确保施工区域的安全。然后对原有的伸缩缝进行检查、评估和测量。检查伸缩缝的材料是否老化、破损，是否能够正常伸缩。评估伸缩缝的使用寿命和更换的必要性。测量伸缩缝的宽度和长度，为更换材料的准备尺寸。

其次，进行拆除旧材料的工作。根据测量的数据和材料的状况，确定拆除的范围和方式。一般情况下，可以使用机械工具如锤子、扁铲等拆除旧材料。在进行拆除的同时，要注意保护周围的建筑物或设施，以防损坏。

然后，进行新材料的安装。根据测量的尺寸，选购合适的硅胶材料。先清理伸缩缝的基础，确保表面平整和无杂物。然后根据伸缩缝的具体形状和要求，确定硅胶材料的安装方式。将硅胶材料按照正确的规格切割成合适的尺寸，然后用专用的胶水将其粘贴在伸缩缝的两侧。

最后，进行施工后的清理和验收工作。清理施工现场，清除拆除和安装过程中产生的废弃材料和垃圾。验收施工质量，对伸缩缝的安装情况进行检查，确保安装无误。如果需要，可以进行性能测试，确保伸缩缝的伸缩功能正常。

需要注意的是，伸缩缝的更换施工是一项专业性较强的工作，需要由经验丰富的施工人员进行操作。在进行施工过程中，要注意保护周围建筑物和设施的安全，确保施工质量。同时，施工过程中要遵循相关的施工规范和安全操作规程，以确保施工的顺利进行。
