柱钢筋偏位处理方案

柱钢筋偏位处理方案

1.检测与评估：首先需要进行钢筋偏位的检测与评估。通过现场测量和试验，确定柱钢筋的偏位情况和对于结构安全性的影响程度。

2.重新设计：根据检测与评估的结果，重新设计柱子的钢筋布置。优化钢筋间距和截面面积，使其符合结构设计要求。

3.预处理：在进行重新布置钢筋前，需要对原有的钢筋进行处理。如果钢筋断面面积不足，可以考虑增加钢筋数量或者采用大直径的钢筋来保证柱子的强度。

4.拆除与修复：根据重新设计的要求，对原有的钢筋进行拆除与修复。拆除原有钢筋时需要注意避免对混凝土产生过大的破坏，以免影响柱子的整体强度。

5.新钢筋安装：根据重新设计的钢筋布置方案，进行新钢筋的安装工作。在安装过程中需要注意钢筋的位移和偏差控制，确保新钢筋与柱子的连接牢固。

6.焊接与翻修：钢筋安装完成后，需要进行焊接和翻修工作。焊接工作主要是为了增强钢筋的连接性和整体强度，翻修工作则是为了修复因施工过程中产生的损坏或缺陷。

7.质量验收：完成钢筋偏位处理后，进行质量验收工作。验收包括对柱子的钢筋偏位情况、焊缝的质量和柱子的强度等进行检验，确保柱子的结构安全性和稳定性。

在进行柱钢筋偏位处理时，需要注意以下几个问题： 1.工期控制：柱钢筋偏位处理需要对原有的结构进行拆除和修复，施工工期较长。因此，在施工过程中需要合理安排施工进度，避免对整体工程进度造成影响。

2.施工安全：在进行柱钢筋偏位处理时，需要注意施工安全。特别是在进行钢筋拆除和焊接工作时，要严格遵守安全操作规程，采取必要的安全保护措施，确保施工人员的安全。

3.质量控制：柱钢筋偏位处理是一项精细的工作，对施工质量要求较高。因此，在施工过程中需要严格按照施工图纸和规范要求进行操作，进行质量控制，确保施工质量。

总结以上所述，柱钢筋偏位处理方案包括检测与评估、重新设计、预处理、拆除与修复、新钢筋安装、焊接与翻修以及质量验收等步骤，在处理过程中需要注意工期控制、施工安全和质量控制等问题。通过科学合理的处理方法，能够有效修复柱钢筋偏位问题，保证柱子的结构安全性和稳定性。

第 1 页 共 4 页

新星宇和润·A区

（6#楼钢筋偏位整改方案）

日期：2013.9.19

第 2 页 共 4 页 一、钢筋存在质量问题

6#楼底板砼浇筑浇捣完成后，经过轴线测量放线，检查发现部分柱钢筋存在偏移。

钢筋偏移产生原因分析：

1.底板砼浇筑之前框架柱钢筋未固定牢固。

2．砼振捣时，未在框架柱四周均匀振捣或振捣时振捣柱筋。

二、钢筋偏位的处理方法

经过现场检查，针对现场钢筋偏位情况，为了尽量减少对柱结构受力部位的影响。对钢筋偏位质量缺陷采取以下处理方法：

偏移的钢筋先按1:6的坡度进行斜弯调整，然后采用同直径、同规格的L型加强筋调整（如下图），加强筋与两侧竖筋点焊（绑扎）牢固。

第一步：斜弯调整

第一步：斜弯调整

第 3 页 共 4 页

第二步：采用同直径、同规格的L型垫筋与两侧竖筋点焊（绑扎）牢固

项目部派现场技术人员监督整改。在钢筋工进行操作整改时，严格按照施工工艺进行操作，且按照规范要求整改，以保证工程质量。

（整改照片附图）

第 4 页 共 4 页

建设单位：长春新星宇房地产开发有限公司

监理单位：吉林正清和工程项目管理有限公司

施工单位：长春新星宇建筑安装有限责任公司

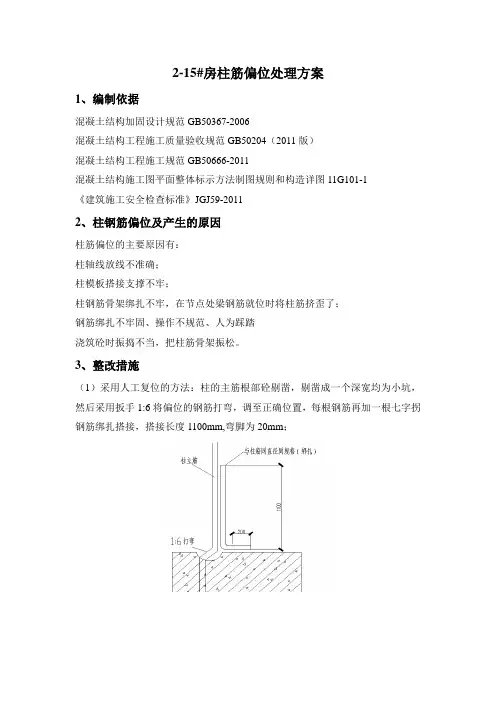

2-15#房柱筋偏位处理方案

1、编制依据

混凝土结构加固设计规范GB50367-2006

混凝土结构工程施工质量验收规范GB50204（2011版）

混凝土结构工程施工规范GB50666-2011

混凝土结构施工图平面整体标示方法制图规则和构造详图11G101-1

《建筑施工安全检查标准》JGJ59-2011

2、柱钢筋偏位及产生的原因

柱筋偏位的主要原因有：

柱轴线放线不准确；

柱模板搭接支撑不牢；

柱钢筋骨架绑扎不牢，在节点处梁钢筋就位时将柱筋挤歪了；

钢筋绑扎不牢固、操作不规范、人为踩踏

浇筑砼时振捣不当，把柱筋骨架振松。

3、整改措施

（1）采用人工复位的方法：柱的主筋根部砼剔凿，剔凿成一个深宽均为小坑，然后采用扳手1:6将偏位的钢筋打弯，调至正确位置，每根钢筋再加一根七字拐钢筋绑扎搭接，搭接长度1100mm,弯脚为20mm；

（2）采用植筋的方法：偏位较大时，在柱框内相同的延伸线上种植同规格的钢筋，处理步骤如下：

1) 构造要求：钻孔直径应大于所植钢筋直径4mm，钻孔深度不小于10d;

2) 钻孔后，应先用空压机或手动气筒彻底吹净孔内碎石和粉尘，保持孔道干燥；

3) 在孔中注入专用胶液，立即插筋，并按顺时针方向边转边插，直至达到深度，然后对植筋进行固定，直到硬化；

4) 与该植筋对应的偏位筋，切除时应预留适当的长度，沿根部表面剔除砼，将柱外部分钢筋打弯并埋入楼面里，余下的部分调整后与新植筋钢筋搭接。

4、预防措施

（1）熟悉图纸，按图纸及施工工艺标准要求，向班组进行技术交底，严格按钢筋绑扎工艺标准进行施工；

（2）做好操平放线工作，弹好水平标高线，柱墙外皮尺寸线，并进行复核；

（3）根据弹好的外皮尺寸线，检查下层预留钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的钢筋；

（4）柱主筋用两个箍筋分别在楼面标高处和楼面上500mm处固定，绑扎牢靠；（5）浇筑砼前详细检查柱筋的位置是否符合设计要求，固定措施是否牢靠。

凤凰苑三期地库工程

柱子钢筋位移后处理方案

江苏华建凤凰城项目部

2005-6-10

柱子钢筋位移后处理方案

1、情况说明

F座5区地下二层12轴/A轴部位的一框架柱在施工过程中发生较大偏位，现需进行处理。以保证上部结构的顺利施工。

2、施工方法

1、将偏位的钢筋根部砼剔凿，剔凿成一个深宽均为5cm的小坑，然后采用拌手1：6将偏位钢筋打弯，调至正确位置，每根钢筋再附加一根七字拐钢筋绑扎搭接，搭接长度1100mm，弯脚为200mm。

2、绑扎到位后用比底板砼强度提高一级的砼浇筑柱子根部。

关于柱子竖向钢筋偏位处理方案内容介绍

1#楼基础部分柱竖向插筋，存在偏位现象，且有部分偏位较大，已超越规范允许的范围，必须采取相应的处理措施，以下方案供贵司根据偏位情况，对照选用。望贵司吸取1#楼相关质量问题的教训。

1：竖向钢筋偏位在规范允许的范围内，适当调整。

2：竖向钢筋向内偏位在20mm左右的，可采取在竖向钢筋外侧加绑扎的形式，予以调整。

3：竖向钢筋向外偏位在20mm左右的，凿除底部砼保护层，按1:6折弯，折弯范围箍筋另加密50%。

钢筋混凝土框架柱基础插筋和楼层柱子纵筋外伸常发生偏位情况，严重者影响结构受力性能。因此，在施工中必须及时进行纠偏处理。

原因分析 ①模板固定不牢，在施工过程中时有碰撞柱模的情况，致使柱子总筋与模板相对位置发生错动；②因箍筋制作误差比较大，内包尺寸不符合要求，造成柱纵筋偏位，甚至整个柱子钢筋骨架发生扭曲现象；③不重视混凝土保护层的作用，如垫块强度低被挤碎，垫块设置不均匀，数量少，垫块厚度不一致及与纵筋绑扎不牢等问题影响纵筋偏位。④施工人员随意摇动、踩踏、攀登已绑扎成型的钢筋骨架，使绑扎点松弛，纵筋偏位；⑤浇筑混凝土时，振动棒极易触动箍筋与纵筋，使钢筋受振错位；⑥梁柱节点内钢筋较密，柱筋往往被梁筋挤歪而偏位；⑦施工中，有时将基础柱插筋连同底层柱筋一并绑扎安装，结果因钢筋过长，上部又缺少箍筋约束，整个骨架刚度差而晃动，造成偏位。
