公制螺纹尺寸表标准

一、螺纹种类

本标准适用于圆柱螺纹和圆锥螺纹。

二、螺纹线数

螺纹线数是指形成螺纹的螺旋线的数量，分为单线和多线。单线螺纹是指沿一条螺旋线形成的螺纹，多线螺纹是指沿两条或两条以上螺旋线形成的螺纹。

三、螺纹公差带

螺纹公差带是指在螺纹加工时，为了控制螺纹的尺寸精度，规定的一个公差范围。根据实际需要，螺纹公差带分为内螺纹公差带和外螺纹公差带。

四、螺纹标记

螺纹标记是指在螺纹加工时，为了便于识别和记录，在螺纹的表面或内部规定的标记。根据实际需要，螺纹标记可以包括以下内容：

1. 螺纹种类代号：如M表示圆柱螺纹，Tr表示圆锥螺纹。

2. 螺纹公差带代号：如H表示内螺纹公差带代号，g表示外螺纹公差带代号。

3. 螺纹旋合长度代号：如S表示短旋合长度，L表示长旋合长度。

4. 旋向代号：如右旋省略不写，左旋用“LH”表示。

5. 其他附加标记：如密封性要求等。

五、螺纹尺寸

螺纹尺寸是指螺纹的基本尺寸，包括大径、中径和小径。大径是指螺纹的最大直径，中径是指螺纹的平均直径，小径是指螺纹的最小直径。根据实际需要，不同种类的螺纹可以有不同的尺寸系列。

六、螺纹螺距

螺纹螺距是指相邻两牙之间的距离，分为粗牙螺距和细牙螺距。粗牙螺距是指标准螺距，细牙螺距是指比标准螺距小的螺距。

七、螺纹牙型高度

螺纹牙型高度是指从底径到顶径之间的垂直高度。根据实际需要，不同种类的螺纹可以有不同的牙型高度。

八、螺纹切削参数

对于加工圆柱螺纹和圆锥螺纹所需的刀具（含割刀）以及粗、精切削所允许之顶针行程、前后座之配合、刀具之安装定位基准等参数，均应依本标准所订定之值选用。

合集下载

螺纹规格对照表

螺纹规格对照表

螺纹底孔径

公制粗牙螺纹 JIS B 0209-1982(单位：mm)

螺纹尺寸 钻头直径

崁合度区分：中(注1)2级(注2)

下孔径

崁合度区分：中(注1)2级(注2)

内螺纹小径

最小直径 最大直径

M 1 0.78 (80%)

0.88 (80%)

0.98 (80%)

1.14 (80%)

1.32 (75%)

1.52 (75%)

2 1.65 (80%)

1.83 (75%)

2.13 (75%)

3 2.59 (75%)

3.01 (75%)

4 3.39 (80%)

3.85 (80%)

5 4.31 (80%)

6 × 1 5 5.13 (80%)

7 × 1 6 6.13 (80%)

8 6.85 (85%)

9 7.85 (85%)

10 8.62 (85%)

11 9.62 (85%)

12 10.40 (85%)

14 × 2 12 12.2 (85%)

16 × 2 14 14.2 (85%)

18 15.7 (85%)

20 17.7 (85%)

22 19.2 (85%)

24 × 3 21 21.2 (85%)

27 × 3 24 24.2 (85%)

30 26.6 (90%)

33 29.6 (90%)

36 × 4 32 32.1 (90%)

39 × 4 35 35.1 (90%)

37.6 (90%)

40.6 (90%)

内螺纹尺寸规格表

内螺纹尺寸规格表

公称直径×螺距 螺纹精度等级 大径 中径 小径

攻丝前钻头直径

最小 最大 最小 最大 最小

M3×

6H

M4×

M5×

M6×

M8×

M8×1

M10×

M10×1

M10×

M12×1

M12×

M12×

M14×1

M14×

M16×1

M16×

M18×1

M18×

M18×2

M20×1

M20×

M20×2

M22×1

M22×

M22×2

M24×1

M24×

M24×2

M27×1

M27×

M27×2

公制螺纹基本尺寸表

公制螺纹基本尺寸表

公制粗牙(普通)螺纹基本尺寸表 螺纹尺寸 底孔直径 螺纹尺寸 底孔直径 M1*0.25 0.75 M8*1.25 6.80 M1.1*0.25 0.85 M9*1.25 7.80 M1.2*0.25 0.95 M10*1.5 8.50 M1.4*0.3 1.10 M11*1.5 9.50 M1.6*0.35 1.25 M12*1.75 10.3 M1.7*0.35 1.35 M14*2.0 12.0 M1.8*0.35 1.45 M16*2.0 14.0 M2*0.4 1.60 M18*2.5 15.5 M2.2*0.45 1.75 M20*2.5 17.5 M2.3*0.4 1.90 M22*2.5 19.5 M2.5*0.45 2.10 M24*3.0 21.0 M2.6*0.45 2.20 M27*3.0 24.0 M3*0.5 2.50 M30*3.5 26.5 M3.5*0.6 2.90 M33*3.5 29.5 M4*0.7 3.30 M36*4.0 32.0 M4.5*0.75 3.80 M39*4.0 35.0 M5*0.8 4.20 M42*4.5 37.5 M6*1.0 5.00 M45*4.5 40.5 M7*1.0 6.00 M48*5 43.0

公制细牙螺纹基本尺寸表 螺纹尺寸 底孔直径 螺纹尺寸 底孔直径 螺纹尺寸 底孔直径 M1*0.2 0.80 M12*1.25 10.8 M27*1.5 25.5 M1.1*02 0.90 M12*1.0 11.0 M27*1.0 26.0 M1.2*0.2 1. M14*1.5 12.5 M28*2.0 26.0 M1.4*0.2 1.20 M14*1.0 13.0 M28*1.5 26.5 M1.6*0.2 1.40 M15*1.5 13.5 M28*1.0 27.0 M1.8*0.2 1.60 M15*1.0 14.0 M30*3.0 27.0 M2*0.25 1.75 M16*1.5 14.5 M30*2.0 28.0 M2.2*0.25 1.95 M16*1.0 15.0 M30*1.5 28.5 M2.5*0.35 2.20 M17*1.5 15.5 M30*1.0 29.0 M3*0.35 2.70 M17*1.0 16. M32*2.0 30.0 M3.5*0.35 3.20 M18*2.0 16. M32*1.5 30.5 M4*0.5 3.5 M18*1.5 16.5 M33*3.0 30.0 M4.5*0.5 4.0 M18*1.0 17.0 M33*20. 31.0 M5*0.5 4.50 M20*2.0 18.0 M33*1.5 31.5 M5.5*0.5 5.00 M20*1.5 18.5 M35*1.5 33.5 M6*0.75 5.3 M20*1.0 19.0 M36*3.0 33.0 M7*0.75 6.3 M22*2.0 20.0 M36*2.0 34.0 M8*1.0 7.00 M22*1.5 20.5 M36*1.5 34.5 M8*0.75 7.3 M22*1.0 21.0 M38*1.5 36.5 M9*1.0 8.0 M24*2.0 22.0 M39*3.0 36.0 M9*0.75 8.3 M24*1.5 22.5 M39*2.0 37.0 M10*1.25 8.8 M24*1.0 23.0 M39*1.5 37.5 M10*1.0 9.0 M25*2.0 23.0 M40*3.0 37.0 M10*0.75 9.3 M25*1.5 23.5 M40*2.0 38.0 M11*1.0 10. M25*1.0 24.0 M40*1.5 38.5 M11*0.75 10.3 M26*1.5 24.5 M12*1.5 10.5 M27*2.0 25.0 企业安全生产费用提取和使用管理办法（全文）

美制英制公制螺纹孔尺寸表

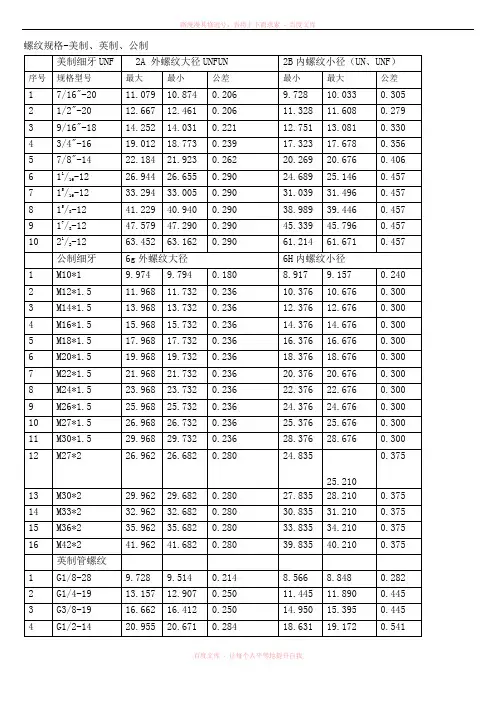

美制英制公制螺纹孔尺寸表

路漫漫其修远兮，吾将上下而求索 - 百度文库

百度文库 - 让每个人平等地提升自我 螺纹规格-美制、英制、公制

美制细牙UNF 2A 外螺纹大径UNFUN 2B内螺纹小径（UN、UNF）

序号 规格型号 最大 最小 公差 最小 最大 公差

1 7/16"-20 11.079 10.874 0.206 9.728 10.033 0.305

2 1/2"-20 12.667 12.461 0.206 11.328 11.608 0.279

3 9/16"-18 14.252 14.031 0.221 12.751 13.081 0.330

4 3/4"-16 19.012 18.773 0.239 17.323 17.678 0.356

5 7/8"-14 22.184 21.923 0.262 20.269 20.676 0.406

6 11/16-12 26.944 26.655 0.290 24.689 25.146 0.457

7 15/16-12 33.294 33.005 0.290 31.039 31.496 0.457

8 15/8-12 41.229 40.940 0.290 38.989 39.446 0.457

9 17/8-12 47.579 47.290 0.290 45.339 45.796 0.457

10 21/2-12 63.452 63.162 0.290 61.214 61.671 0.457

公制细牙 6g外螺纹大径 6H内螺纹小径

1 M10*1 9.974 9.794 0.180 8.917 9.157 0.240

2 M12*1.5 11.968 11.732 0.236 10.376 10.676 0.300
